曲轴的更换
拆卸
1 拆下曲轴后油封。参见 “ 曲轴后油封的更换 ”。
2 拆下发动机裙架。参见 “ 发动机裙架的更换 （带 平衡轴）” 或 “ 发动机裙架的更换（不带平衡轴）”。
3 拆下发动机正时链。参见“发动机正时链的更换”。

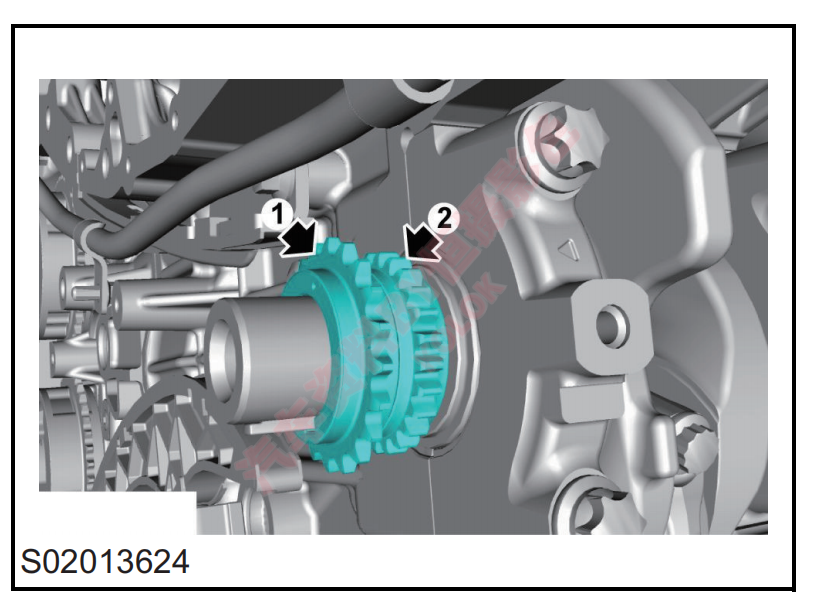

4拆下曲轴链轮 （1）和机油泵链轮 （2）。

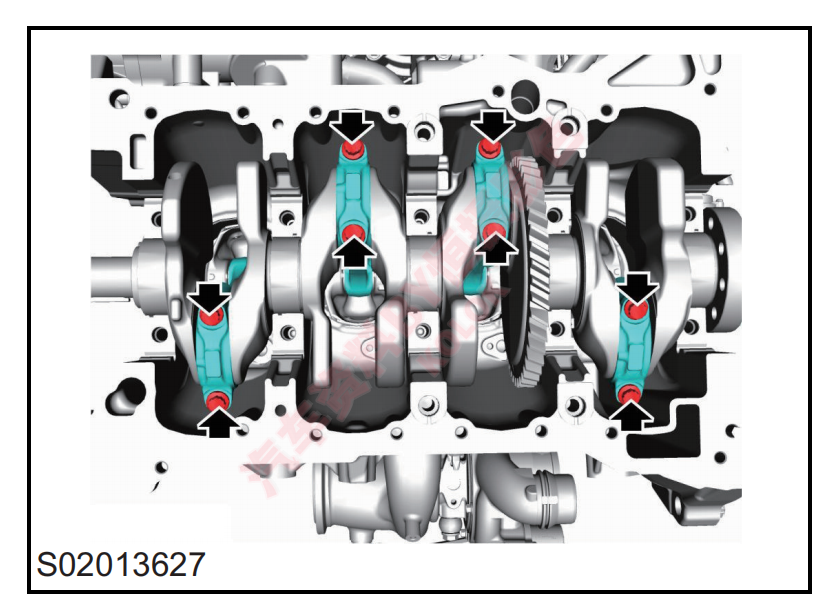

5 拆下连杆大头瓦盖固定到连杆的8个螺栓并废弃。

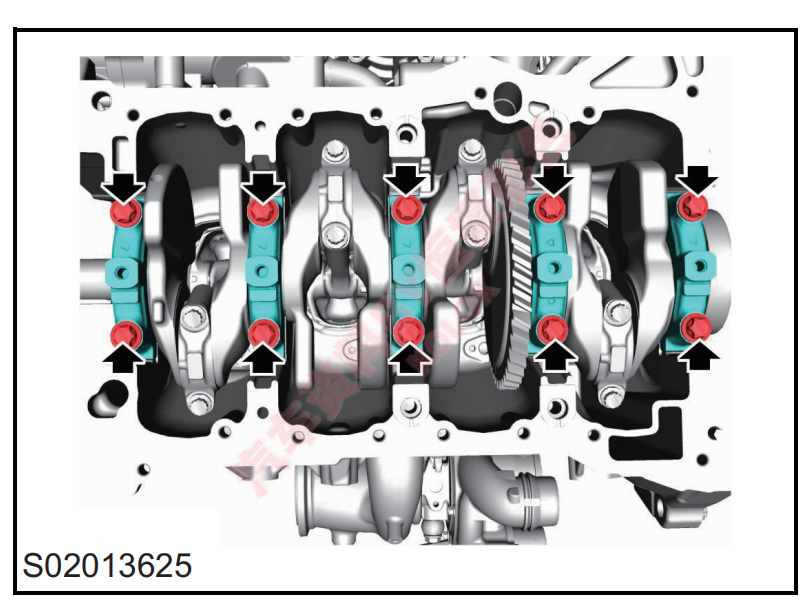

6 拆下主轴承盖固定到缸体的 10 个螺栓，拆下后按 顺序摆放，仔细观察第四主轴承盖和其余轴承盖 的区别 （A）。

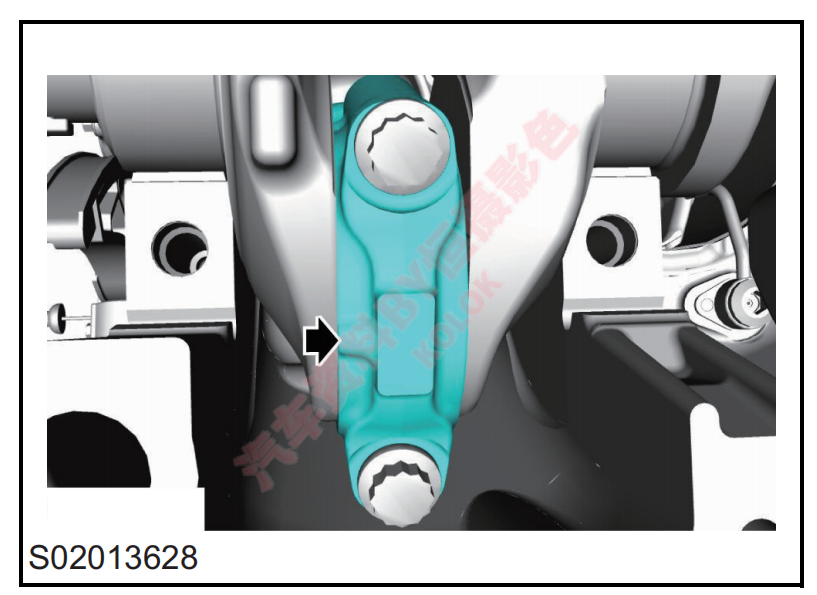

7 拆下连杆大头瓦盖注意前端标示，并按顺序摆放。
8 拆下所有主轴瓦下片（1）和第四主轴承盖止推 片 （2）。
9 拆下连杆上下轴瓦。
10 拆下曲轴。
安装
1 在曲轴端部读取曲轴主轴颈分组。（在曲轴后 端， 第一行 5 位数字在一起，从左至右分别是主 轴颈 1-5 分组号）

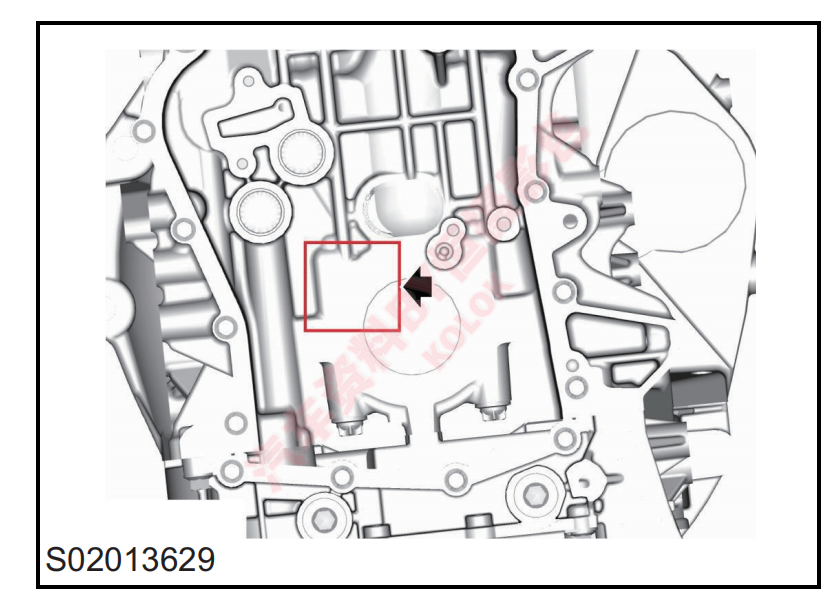

2 从缸体上读取主轴承孔分组。（横着读，第一行 第 一个数字为第一主轴承孔，第一行第二个数字为 第二主轴承孔，以此类推）

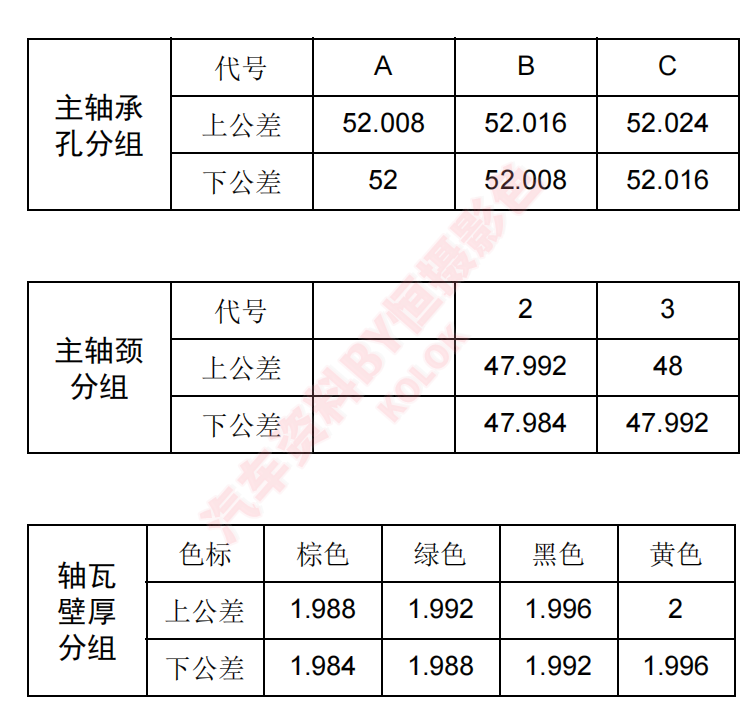

3 根据以下配瓦表，选取合适轴瓦，在曲轴主轴颈 上和上主轴瓦内表面涂油，把曲轴总成放入机体。

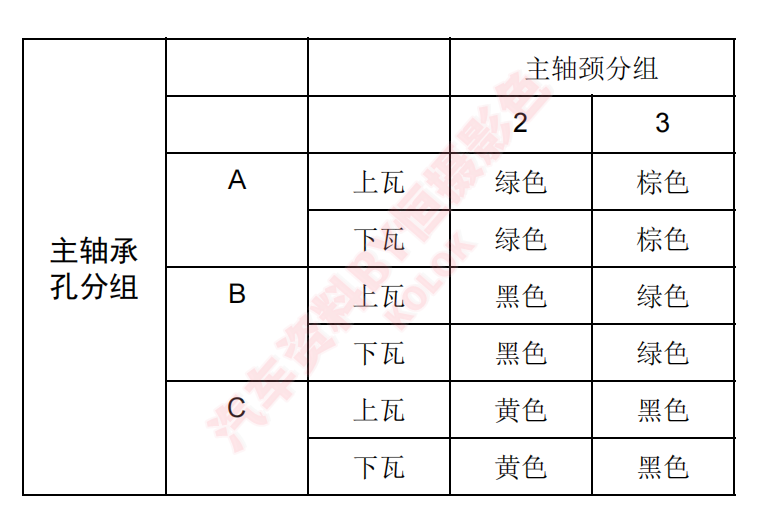

4 主轴瓦分组及配瓦规则：
5 将对应的上、下连杆轴瓦分别装入杆身上及连杆 瓦盖上，确保轴瓦两端突出量尽可能相等。
6 连杆轴瓦表面涂抹润滑油，把活塞连杆总成装上 曲轴。

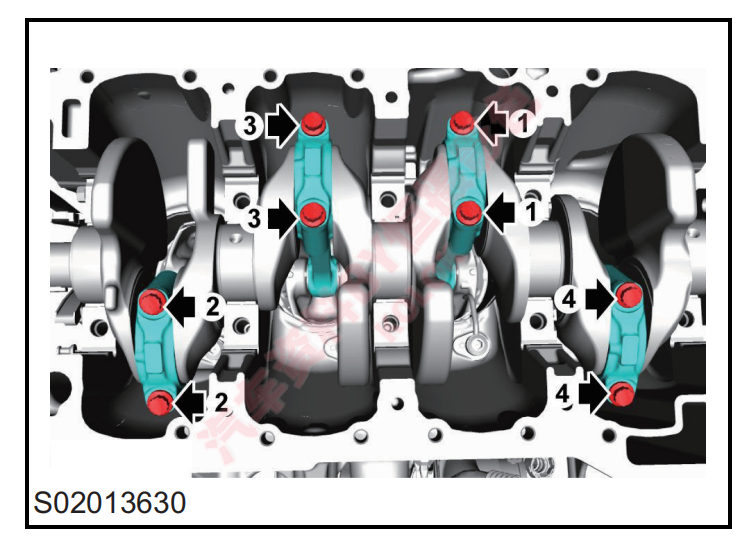

7 按照图示顺序装上连杆大头瓦盖固定到连杆的 8 个 新螺栓，并拧紧至（27-33）牛米*（115-125）°, 检查扭矩。
8 清洁缸体和主轴承盖之间的结合面。
9 将对应的上、下主轴瓦分别装入缸体及主轴承盖 上，确保轴瓦两端突出量尽可能相等、上瓦油孔和 缸体油孔对齐，并分别在主轴瓦内表面涂抹润滑 油润滑轴瓦。
10 止推片合金面涂好润滑油后,将两止推片分别装入 缸体止推档两侧 , 止推片合金面背离缸体安装面。
11 装上主轴承盖，注意主轴承盖上的三角形标记朝 向发动机前端。固定到缸体的 10 个螺栓，并拧紧 至 30 牛米 +90°，分两次拧紧，第一次拧紧至 30 牛米，然 后再转 90°，检查扭矩。
12 装上曲轴链轮和机油泵链轮。
13 测量并记录曲轴回转力矩和轴向串动量,回转扭矩 小于 5.6 牛米，窜动量 0.095-0.275mm。
14 装上发动机正时链。参见“发动机正时链的更换”。
15 装上发动机裙架。参见 “ 发动机裙架的更换 （带 平衡轴）” 或 “ 发动机裙架的更换（不带平衡轴）”。
16 装上曲轴后油封。参见 “ 曲轴后油封的更换 ”。
