涡轮增压器冷却液排液软管的更换

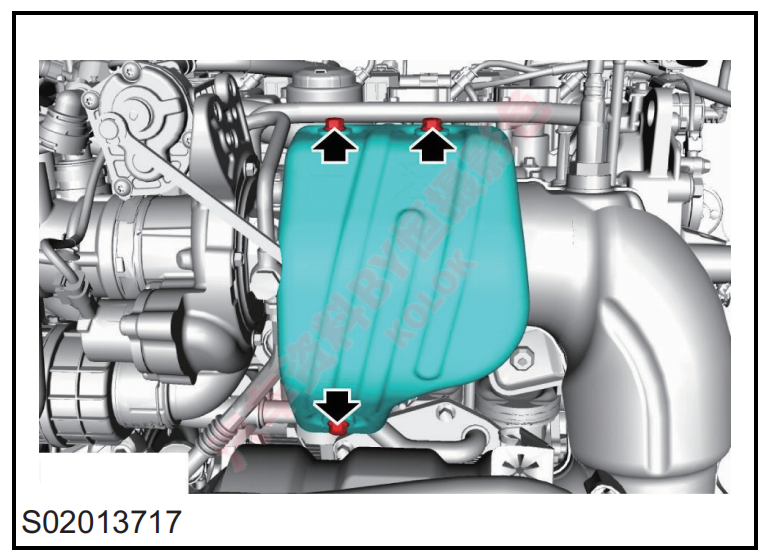

1 拆下涡轮增压器隔热罩固定到涡轮增压器的 3 个 螺 栓。

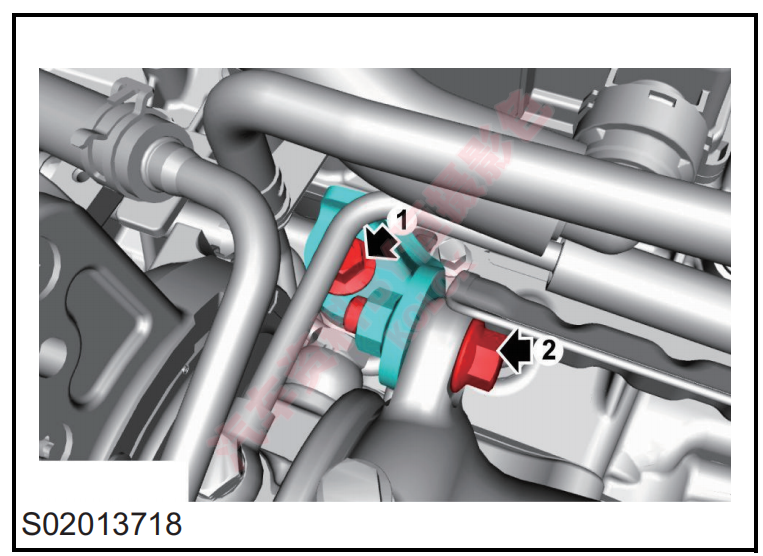

2 拆下涡轮增压器支架固定到发动机的 1 个螺栓 （1）。

3 拆下涡轮增压器支架固定到涡轮增压器的 1 个螺 栓 （2）。

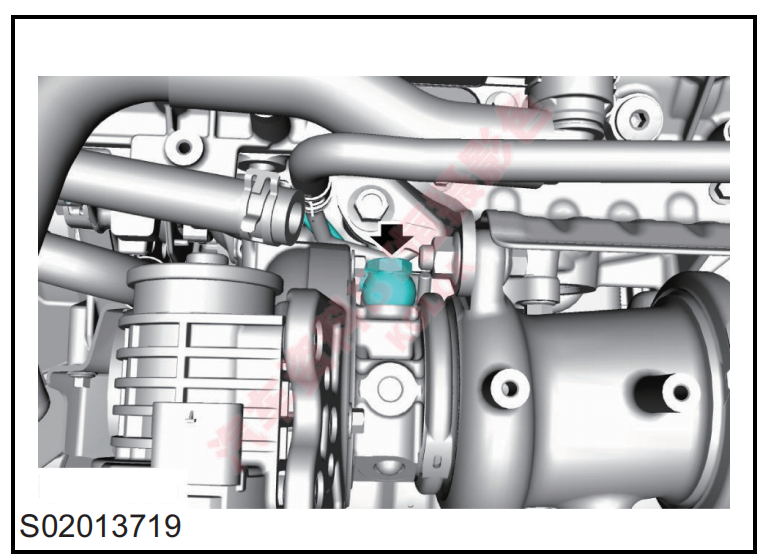

4 拆下涡轮增压器冷却液排液软管固定到涡轮增压 器的 1 个螺栓并废弃螺栓和垫片。

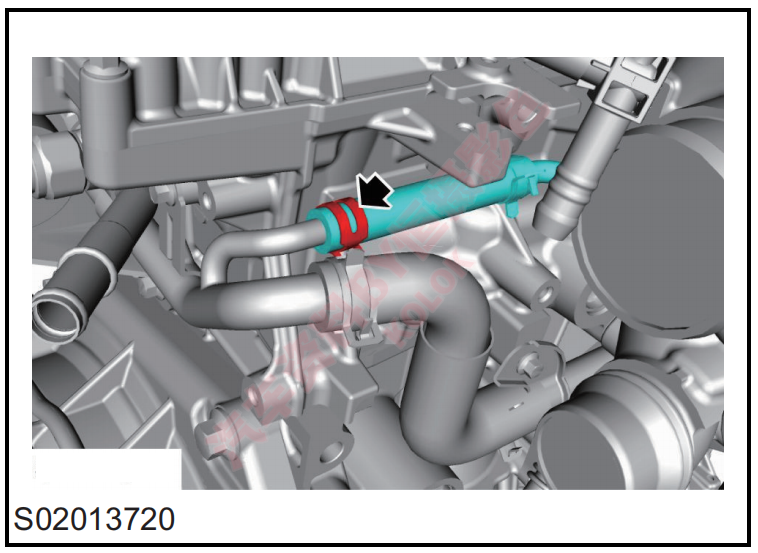

5 断开与出水管总成连接的涡轮增压增压器冷却液 排液软管。

安装

1 连接与出水管总成连接的涡轮增压增压器冷却液 排液软管。

2 装上涡轮增压器冷却液排液软管固定到涡轮增压 器的 1 个新螺栓和新的垫片，并拧紧至 31-39 牛 米，检查扭矩。

3 装上涡轮增压器支架固定到涡轮增压器的 1 个螺 栓，并拧紧至 31-39 牛米，检查扭矩。

4装上涡轮增压器支架固定到发动机的1个螺栓，并 拧紧至 31-39 牛米，检查扭矩。

5 装上涡轮增压器隔热罩固定到涡轮增压器的 3 个 螺 栓，并拧紧至 13-17 牛米，检查扭矩。
