涡轮增压器的更换
拆卸
1 断开蓄电池负极。

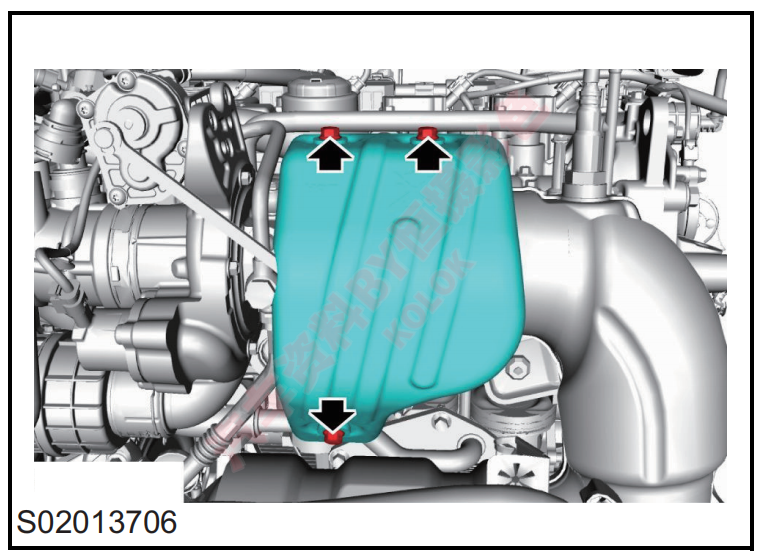

2 拆下涡轮增压器隔热罩固定到涡轮增压器的 3 个 螺栓。

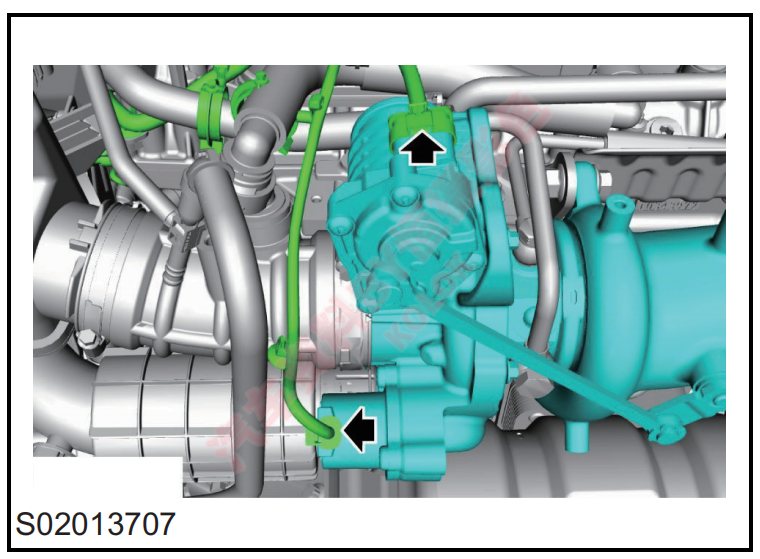

3 断开与涡轮增压器连接的线束。

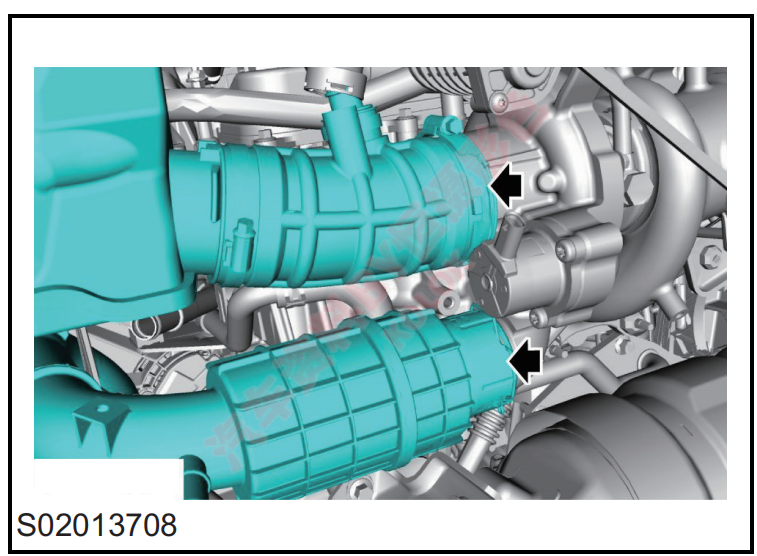

4 断开与涡轮增压器连接的管路。

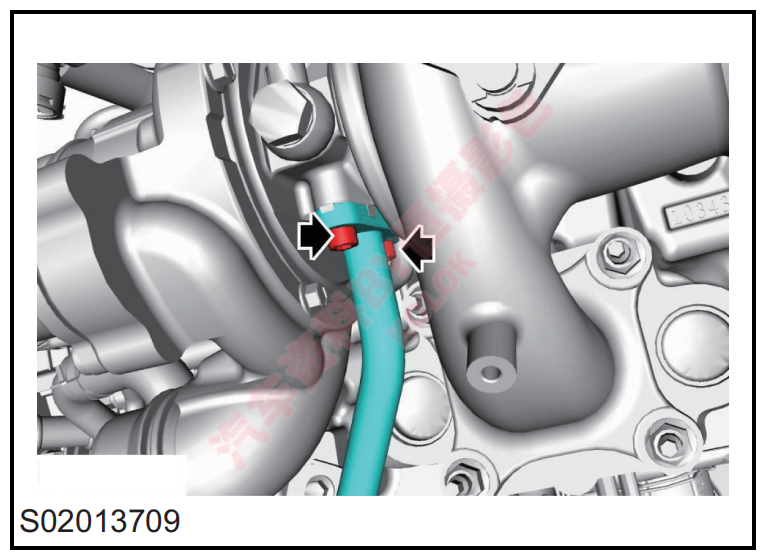

5 拆下涡轮增压器回油管固定到涡轮增压器的 2 个 螺栓并废弃垫片。

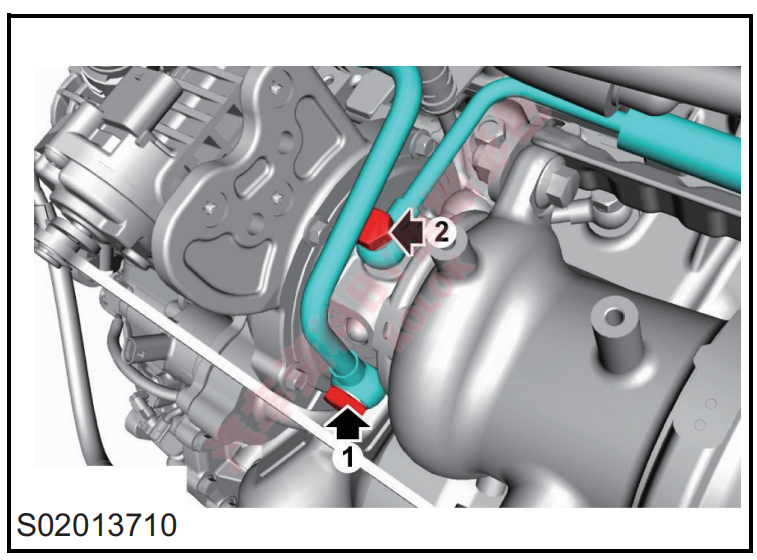

6 拆下涡轮增压器进水管固定到涡轮增压器的 1 个 螺栓并废弃螺栓和垫片 （1）。

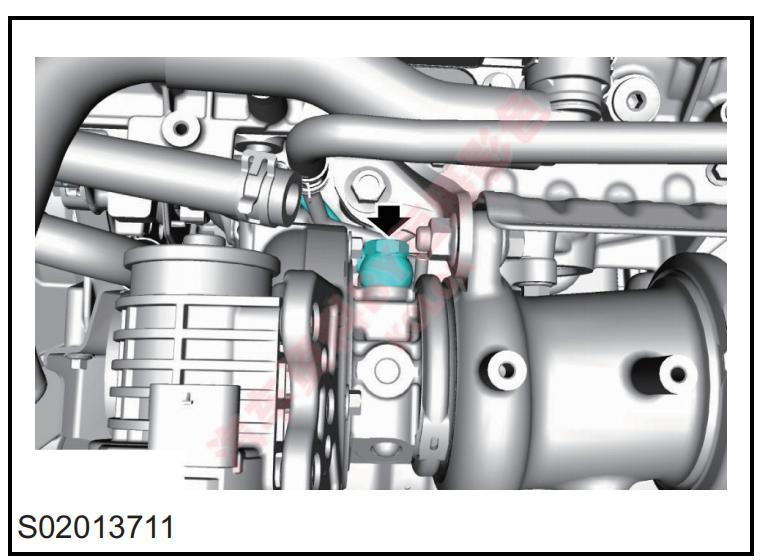

7 拆下涡轮增压器进油管固定到涡轮增压器的 1 个 螺栓并废弃螺栓和垫片 （2）。
8 拆下涡轮增压器出水管固定到涡轮增压器的 1 个 螺 栓并废弃螺栓和垫片。

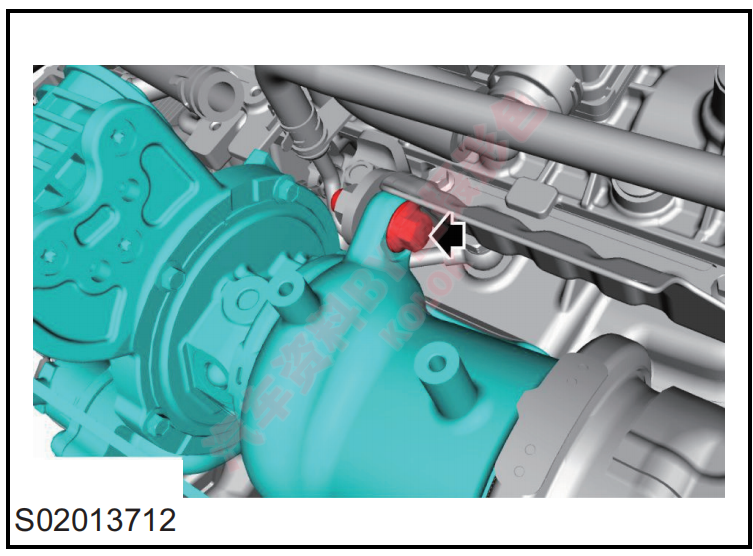

9 拆下涡轮增压器固定到涡轮增压器支架的 1 个螺 栓。

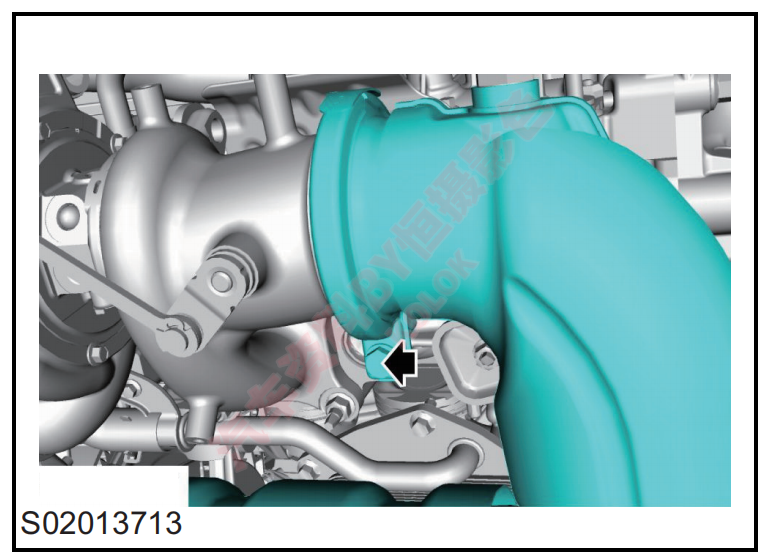

10 拆下三元催化器固定到涡轮增压器金属卡箍的 1 个螺栓。
11 拆下涡轮增压器固定到发动机的 4 个螺母并废弃 垫片。

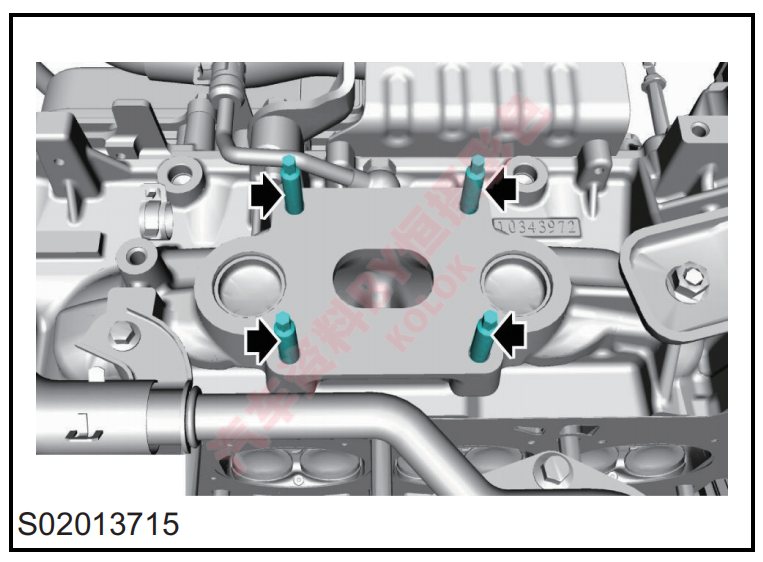

12 拆下固定到气缸盖的 4 个双头螺柱并废弃。
安装
1 禁止用手提增压器推杆搬运增压器。
2 装上固定到气缸盖的 4 个双头螺柱，将螺纹螺纹 长 度较短的一端拧入气缸盖，并拧紧至 8-12 牛 米，检查扭矩。
3 装上新的涡轮增压器垫片。

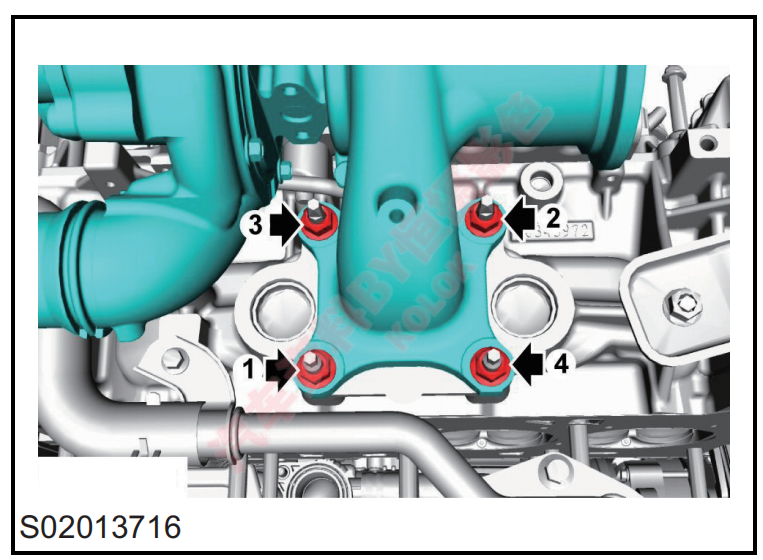

4 按照图示顺序，装上涡轮增压器固定到发动机的 4 个螺母，并拧紧至 26-34 牛米，检查扭矩。
5 装上三元催化器固定到涡轮增压器金属卡箍的 1 个 螺栓，并拧紧至 13.5-16.5 牛米，检查扭矩。
6 装上涡轮增压器固定到涡轮增压器支架的 1 个螺 栓，并拧紧至 31-39 牛米，检查扭矩。
7 装上涡轮增压器出水管固定到涡轮增压器的 1 个 螺 栓和新的垫片，并拧紧至 31-39 牛米，检查扭 矩。
8 装上涡轮增压器进油管固定到涡轮增压器的 1 个 螺 栓和新的垫片，并拧紧至 22-28 牛米，检查扭 矩。
9 装上涡轮增压器进水管固定到涡轮增压器的 1 个 螺 栓和新的垫片，并拧紧至 31-39 牛米，检查扭 矩。
10 装上涡轮增压器回油管固定到涡轮增压器的 2 个 螺 栓和新的垫片，并拧紧至 8-12 牛米，检查扭 矩。
11 连接与涡轮增压器连接的管路。
12 连接与涡轮增压器连接的线束。 13 装上涡轮增压器隔热罩固定到涡轮增压器的 3 个 螺 栓，并拧紧至 13-17 牛米，检查扭矩。 1
4 连接蓄电池负极。
