发动机总成的更换
拆卸
1 排空发动机冷却液。参见 “ 发动机冷却液的排放和 加注 ”。
2 排空燃油箱。
3 排空发动机机油。
4 拆下发动机罩总成。参见 “发动机罩总成的更换”。
5 拆下前风窗流水槽总成。参见 “ 前风窗流水槽总成 的更换 ”。
6 拆下蓄电池托盘。参见 “ 蓄电池托架的更换 ”。
7 拆下空气滤清器总成。参见 “ 空气滤清器总成的更 换 ”。

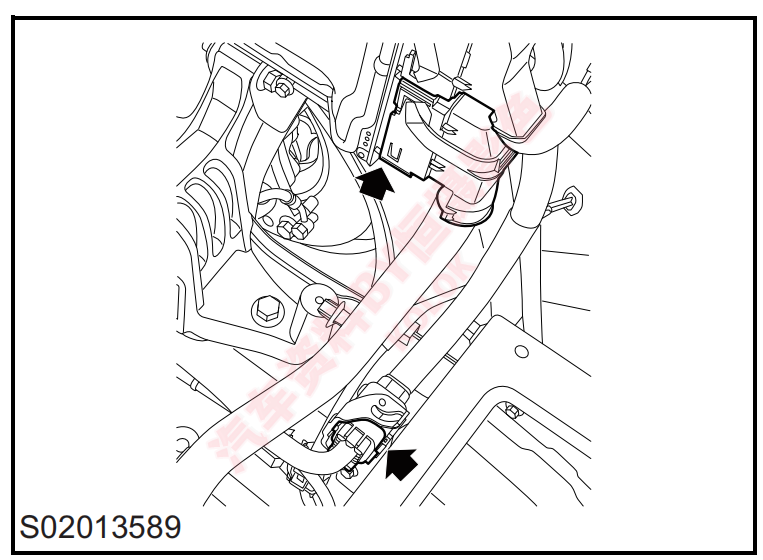

8 断开与发动机控制模块连接的线束。
9 断开与保险丝盒线束连接的线束。
10 断开与变速器连接的线束。
11 断开与中冷器连接的管路。
12 断开发动机线束与发动机的连接。
13 断开与高压油泵连接的管路。
14 断开与碳罐电磁阀连接的管路。
15 断开与发动机连接的冷却水管和除气管。
16 拆下空气滤清器出气管。参见 “ 空气滤清器出气管 的更换 ”。
17 拆下左右前驱动轴总成。参见 “ 前轮驱动半轴的更 换－左侧 ”、 “ 前轮驱动半轴的更换－右侧 ”。
18 拆下压缩机，无需断开管路。参见 “ 空调压缩机总 成的更换 ”。
19 用合适工具发动机吊住发动机。
20 断开前催化器总成与波纹管的连接。
21 拆下后悬置总成固定后悬置支架的螺栓。参见 “ 后 悬置及支架的更换 ”。
22 拆下变速器悬置。参见 “ 变速器悬置的更换 ”。
23 拆下自动变速器。参见 “ 自动变速器的更换 ”。
24 拆下发动机悬置。参见 “ 发动机悬置的更换 ”。
25 拆下发动机总成。
安装
1 安装发动机总成。
2 安装发动机悬置。参见 “ 发动机悬置的更换 ”。
3 安装自动变速器。参见 “ 自动变速器的更换 ”。
4 安装变速器悬置。参见 “ 变速器悬置的更换 ”。
5 安装后悬置总成固定后悬置支架的螺栓。参见 “ 后 悬置及支架的更换 ”。
6 安装前催化器总成与波纹管的连接。
7 安装压缩机，无需断开管路。参见 “ 空调压缩机总 成的更换 ”。
8 安装左右前驱动轴总成。参见 “ 前轮驱动半轴的更 换－左侧 ”、 “ 前轮驱动半轴的更换－右侧 ”。
9 安装空气滤清器出气管。参见 “ 空气滤清器出气管 的更换 ”。
10 安装与发动机连接的冷却水管和除气管。
11 安装与碳罐电磁阀连接的管路。
12 安装与高压油泵连接的管路。
13 安装发动机线束与发动机的连接。
14 安装与中冷器连接的管路。
15 安装与变速器连接的线束。
16 安装与保险丝盒线束连接的线束。
17 安装与发动机控制模块连接的线束。
18 安装空气滤清器总成。参见 “ 空气滤清器总成的更 换 ”。
19 安装蓄电池托盘。参见 “ 蓄电池托架的更换 ”。
20 安装前风窗流水槽总成。参见 “ 前风窗流水槽总成 的更换 ”。
21 安装发动机罩总成。参见 “发动机罩总成的更换”。
22 加注发动机机油。
23 加注燃油。
24 发动机冷却液。参见 “ 发动机冷却液的排放和加注 ”。
