进气歧管的更换

拆卸

1 拆下电子节气门。参见 “ 电子节气门 ”。

2 拆下歧管进气温度压力传感器。参见 “ 歧管进气温 度压力传感器的更换 ”。

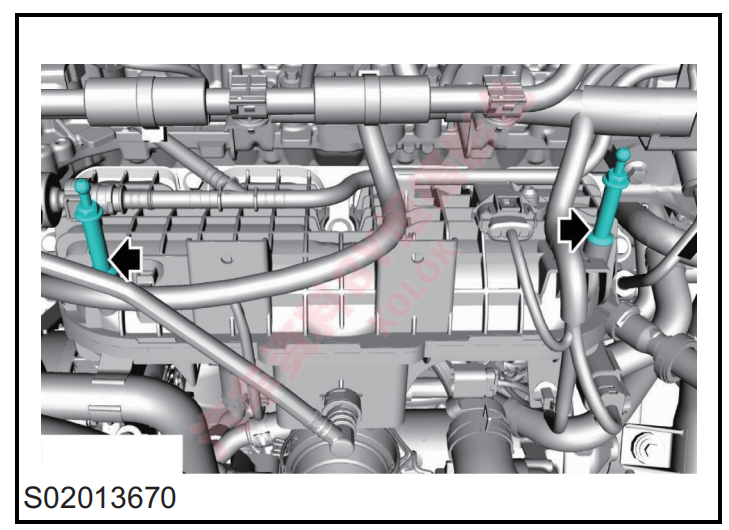

3拆下固定到进气歧管的 2 个双头螺柱。

4 移开固定到进气歧管的线束。

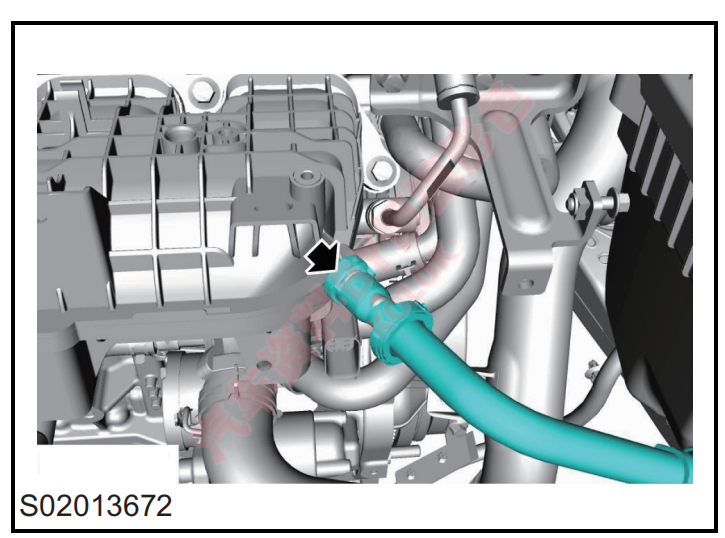

5 断开固定到进气歧管的管路总成-碳罐控制阀到歧管。

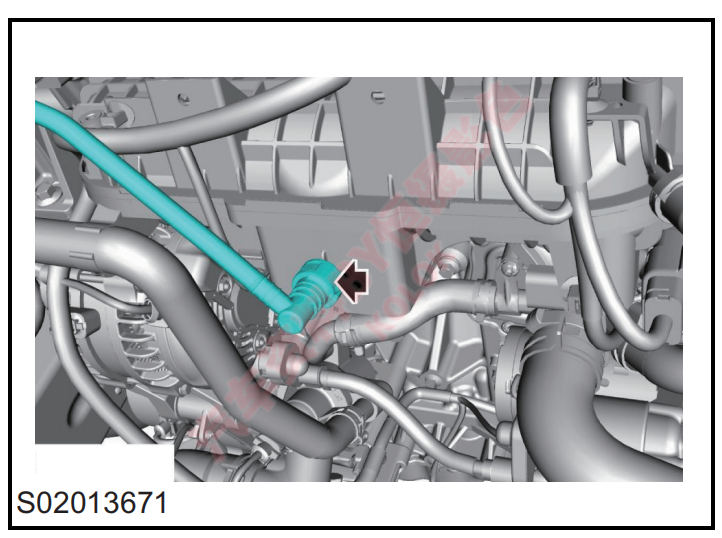

6 断开固定到进气歧管的真空管管路。

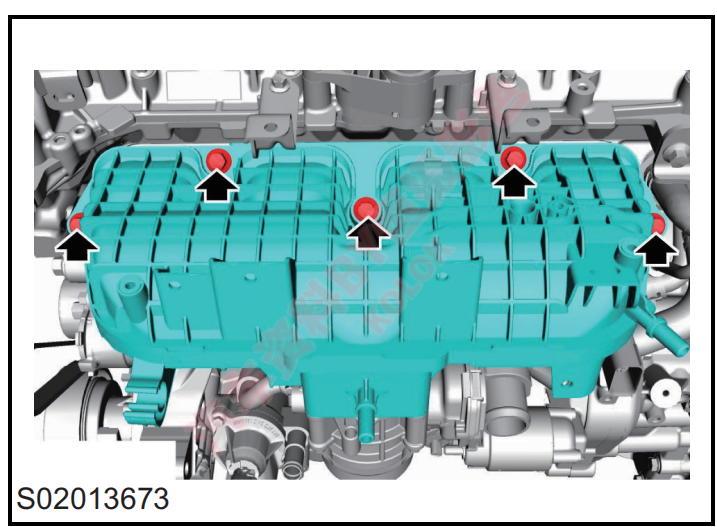

7 拆下进气歧管固定到发动机的 5 个螺栓并废弃垫 片。

安装

1 装上新的垫片。

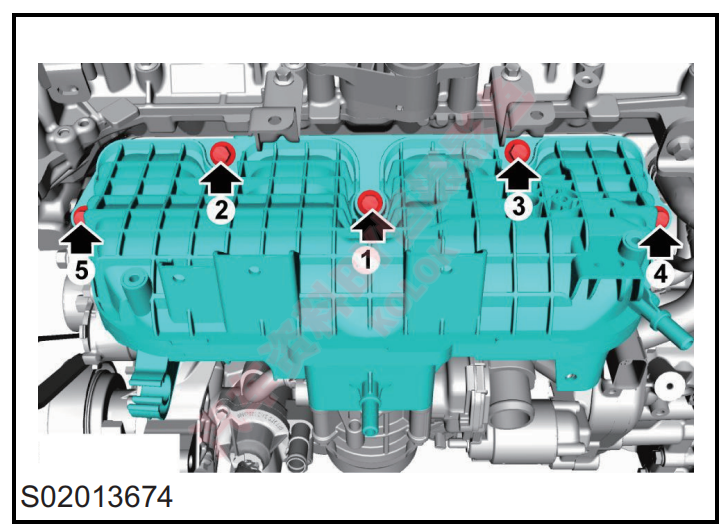

2 按照图示顺序，装上进气歧管固定到发动机的5个 螺栓，并拧紧至 22-28 牛米，检查扭矩。

3 连接固定到进气歧管的真空管管路。

4 连接固定到进气歧管的管路总成-碳罐控制阀到歧管。

5 装上固定到进气歧管的线束。 6 装上固定到进气歧管的 2 个双头螺柱，并拧紧至 9–11 牛米，检查扭矩。

7 装上歧管进气温度压力传感器。参见 “ 歧管进气温 度压力传感器的更换 ”。

8 装上电子节气门。参见 “ 电子节气门 ”。
