凸轮轴的更换
作者：小编
更新时间：2025-08-09
点击数：
拆卸
1 拆下凸轮轴盖。参见 “ 凸轮轴盖的拆装 ”。
2 拆下进气凸轮轴 （带进气调相器）和排气凸轮轴 （带排气调相器）。

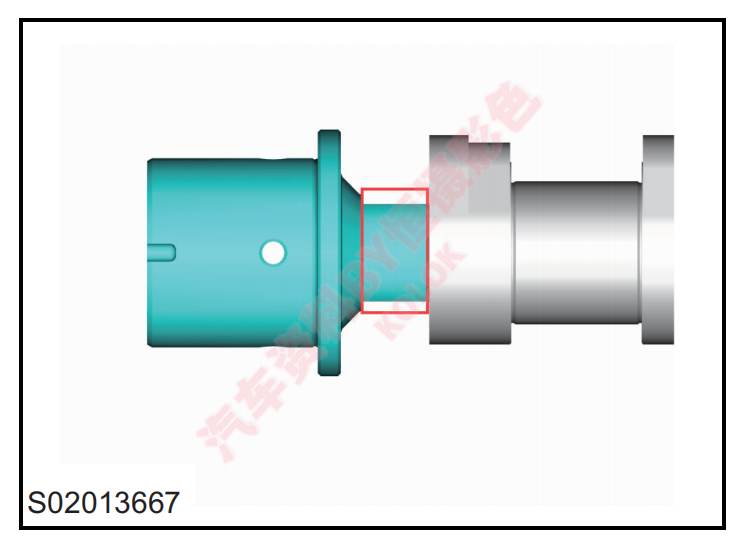

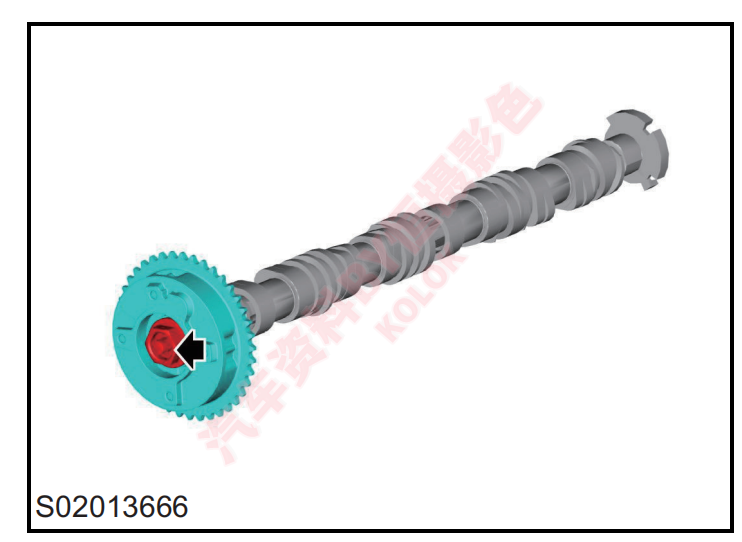

3 利用合适的工具固定进气凸轮轴，拆下进气调相 器固定到进气凸轮轴的 1 个凸轮相位调节器电磁 阀 阀体 ，将凸轮轴和进气调相器分离。
注意：因为排气凸轮轴是中空的，所以只能固定进气 凸 轮轴前端的缺口，不能固定中部和后部 。

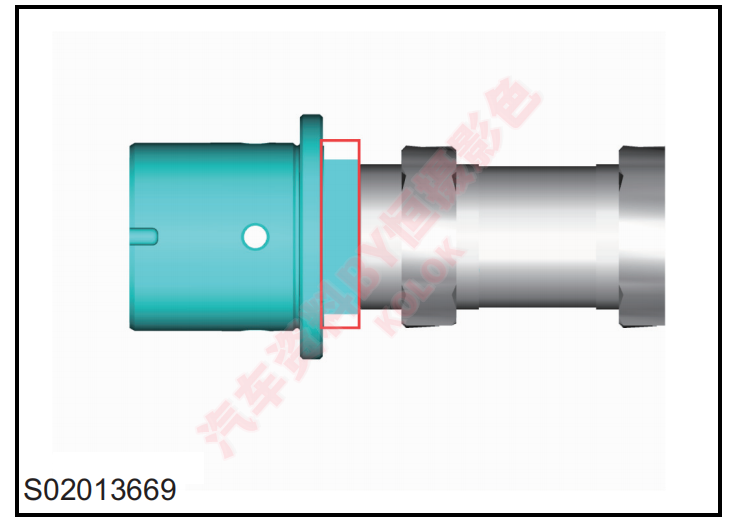

4 利用合适的工具固定排气凸轮轴，拆下排气调相 器固定到排气凸轮轴的 1 个凸轮相位调节器电磁 阀 阀体 ，将凸轮轴和排气调相器分离。排气凸轮 轴只能固定前端豁口，不能固定中部和后部。
安装
1 装配前检查各零件是否有碰伤,油污,锈迹,赃物。 如有碰伤 , 不得使用。如有油污 , 必须擦干净。
2 在凸轮轴罩盖进气侧所有轴承孔及止推面处均匀 涂少量机油。
3 对所有轴颈、凸轮和螺旋槽均匀涂少量机油。
4 将调相器定位销对准凸轮轴前端定位销孔后推 入，旋入螺栓并预紧。

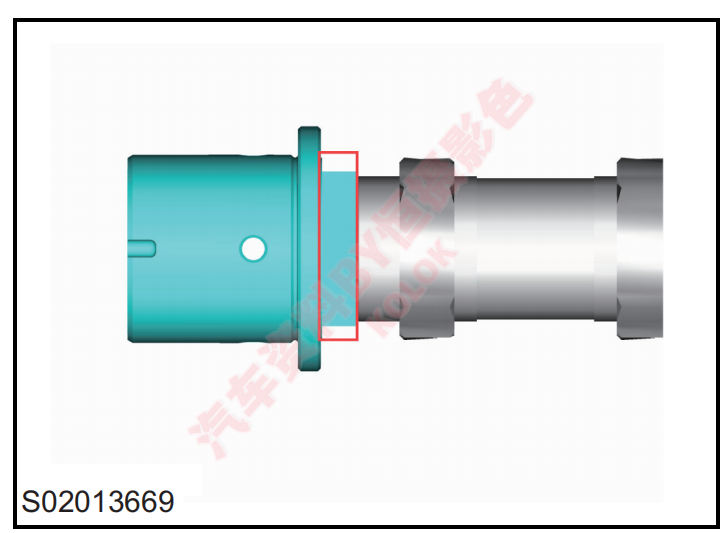

5 用合适的工具夹住排气凸轮轴前端豁口 （图中红 色圈出部分）。

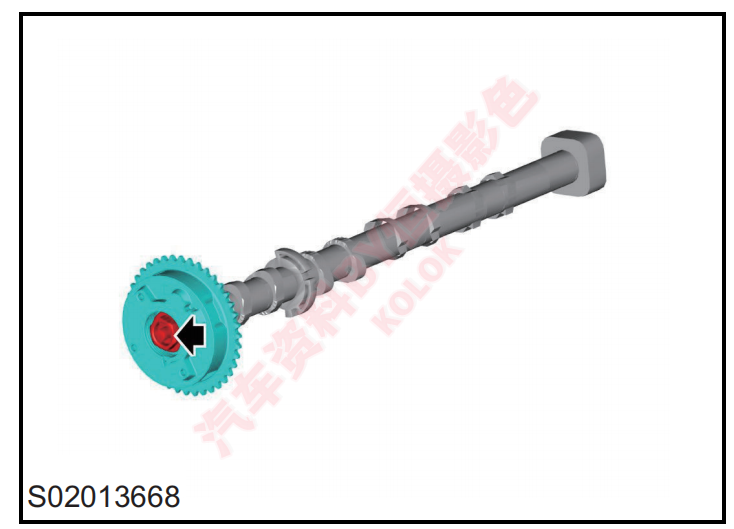

6 装上排气调相器固定到排气凸轮轴的 1 个凸轮相 位 调节器电磁阀阀体 ，并拧紧至 （47.5-52.5） 牛米 + （23-27） °，检查扭矩。

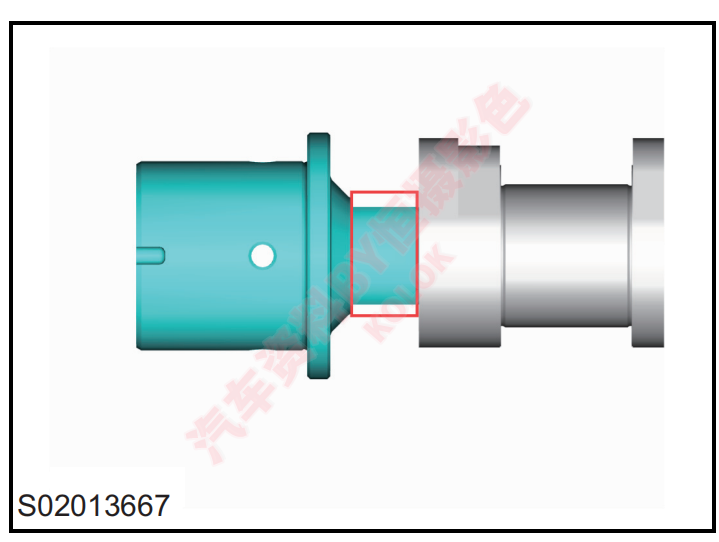

7 用合适的工具夹住进气凸轮轴前端豁口 （图中红 色圈出部分）。
8 装上进气调相器固定到凸轮轴上的 1 个凸轮相位 调 节器电磁阀阀体 ，并拧紧至 （47.5-52.5）牛 米 + （23-27） °。
9 将进气凸轮轴止推环与凸轮轴盖止推槽对齐，并 使凸轮轴二面体处于竖直方向且一缸凸轮桃尖朝 向排气侧，装配到凸轮轴罩盖。
10 装上凸轮轴盖。参见 “ 凸轮轴盖的拆装 ”。
