可变气门升程执行器的更换

 拆卸

1 断开蓄电池负极。

2 拆下发动机罩盖。

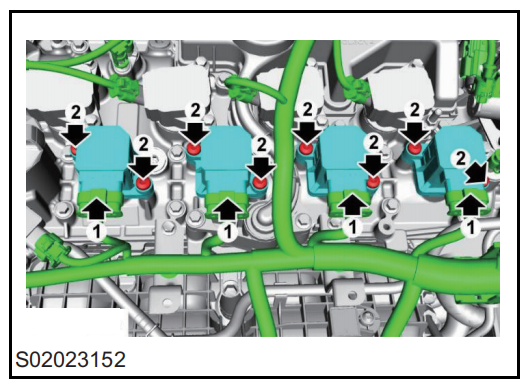

3 拉出线束母端卡扣，拔出与可变气门升程执行器 连接的线束 （1）。

4 拆下可变气门升程执行器固定到凸轮轴盖的 8 个 螺栓并废弃密封圈 （2）。

安装

1 装配新密封圈前，润滑可变气门升程执行器阀体。

2 使用无硅润滑油润滑可变气门升程执行器安装孔 及可变气门升程执行器阀体上的密封圈，将可变 气 门升程执行器阀体垂直压入可变气门升程执行 器安 装孔，使接插件朝向发动机进气侧。

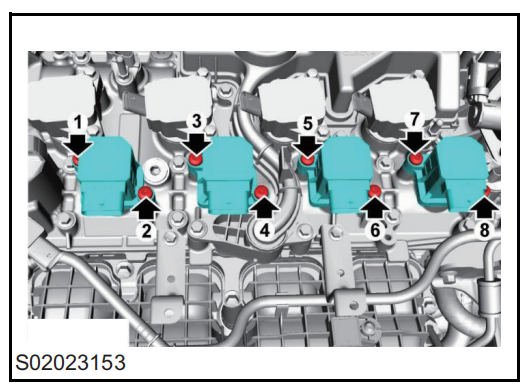

3 按照图示顺序，装上可变气门升程执行器固定到 凸 轮轴盖的 8 个螺栓，并拧紧至 8-12 牛米，检查 扭矩。

4 将线束母端插入可变气门升程执行器接插头内， 直到听到锁紧声，然后将推上卡扣。

5 连接蓄电池负极。

6 装上发动机罩盖。
