油底壳的更换 （带平衡轴）
作者：小编
更新时间：2025-08-09
点击数：
拆卸
1 拆下机油泵。参见 “ 机油泵的更换”。
2 拆下曲轴后油封。参见 “ 曲轴后油封的更换”。
3 拆下平衡轴。参见 “ 平衡轴总成的更换 ”。

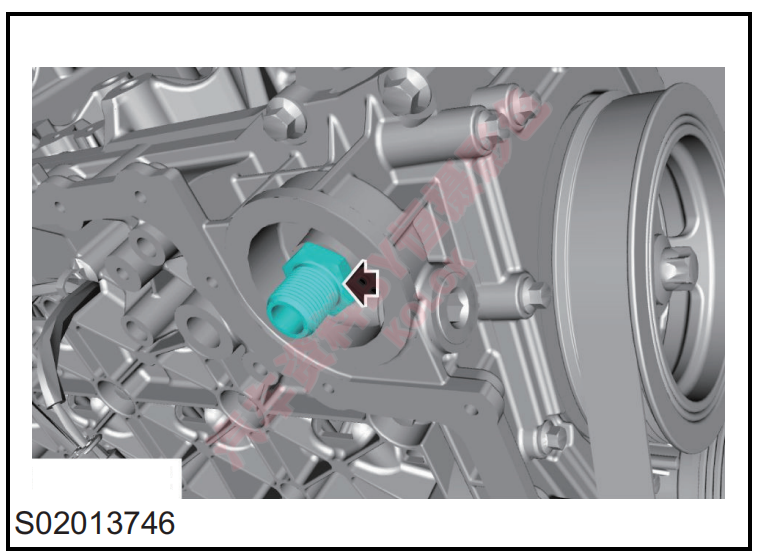

4 拆下固定到发动机裙架的机油螺柱。

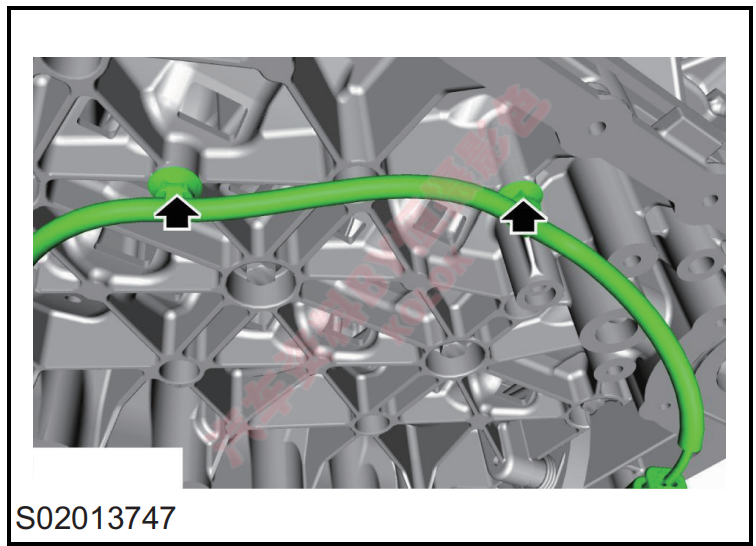

5 拆下固定到发动机裙架的线束。

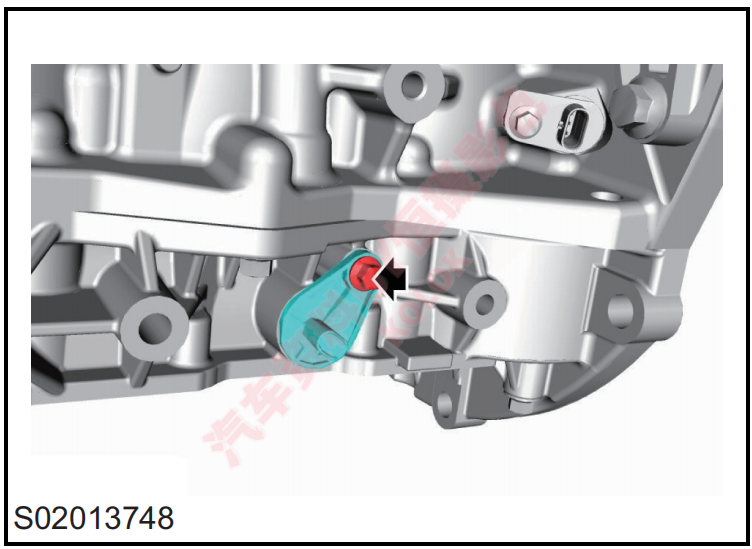

6 拆下机油控制阀线束总成固定到发动机裙架的 1 个螺栓。

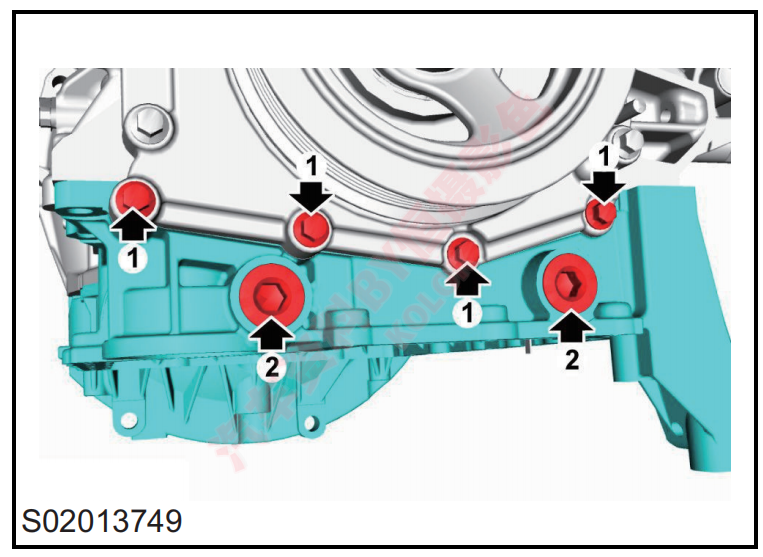

7 拆下发动机前盖固定到发动机裙架的 4 个螺栓 （1）。
8 拆下固定到发动机裙架的 2 个堵塞 （2）。

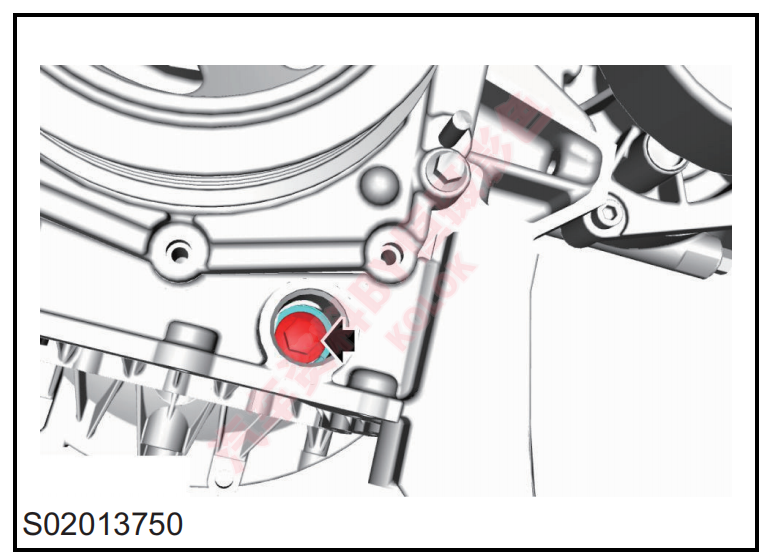

9 拆下机油泵链条张紧器固定到发动机裙架的 1 个 螺 栓。

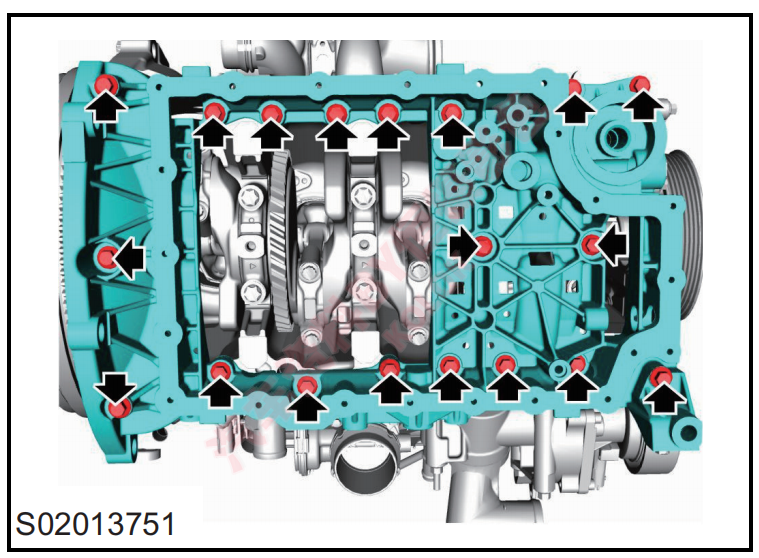

10 拆下发动机裙架固定到缸体的 19 螺栓。
安装

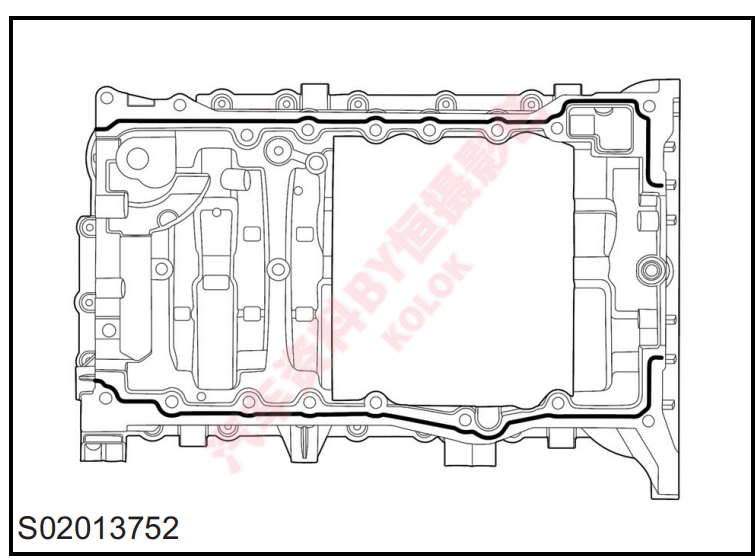

1 按照图 示涂于发动机 裙架表面，胶 条宽度为 4mm，涂胶后 5min 内进行装配。

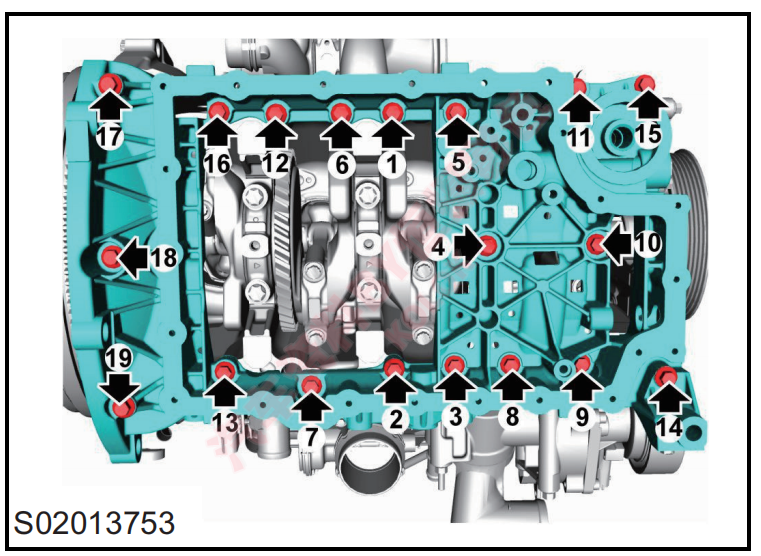

2 按照图示书序装上发动机裙架固定到缸体的 19 个 螺 栓，其中螺栓 （7）为涂胶螺栓，先将螺栓预 紧，最后按照图示顺序拧紧至 22-28 牛米，检查 扭矩。
3 装上机油泵链条张紧器固定到发动机裙架的 1 个 螺 栓，并拧紧至 20–24 牛米，检查扭矩。
4 装上固定到发动机裙架的 2 个堵塞，并拧紧至 60- 70 牛米，检查扭矩。
5 装上发动机前盖固定到发动机裙架的4个螺栓，并 拧紧至 8-12 牛米，检查扭矩。
6 装上机油控制阀线束总成固定到发动机裙架的 1 个 螺栓，并拧紧至 8-12 牛米，检查扭矩。
7 装上固定到发动机裙架的线束。
8 装上固定到发动机裙架的机油螺柱，并拧紧至 37- 44 牛米，检查扭矩。
9 装上平衡轴。参见 “ 平衡轴总成的更换 ”。
10 装上曲轴后油封。参见 “ 曲轴后油封的更换 ”。
11. 装上机油泵。参见 “ 机油泵的更换 ”。
