维修指南

发动机罩总成的更换

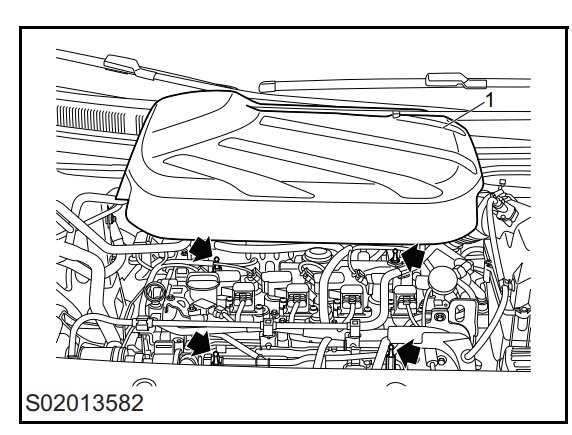

拆卸 1 打开动机舱盖。 2 拆下发动机罩 （1）。 注意：不要用手掰美化罩盖边缘，把手放在固定美化罩 盖的双头螺栓附近，再往上抬起。

安装

1 安装发动机罩到位。

辅助传动带的更换 （单张紧器） 拆卸

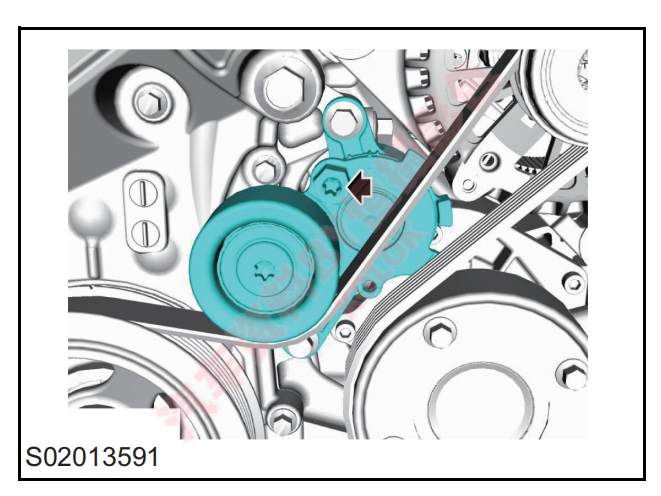

1 拆下右前轮罩。参见 “ 前轮罩衬板的更换 ”。 2 使用工具转动张紧轮。

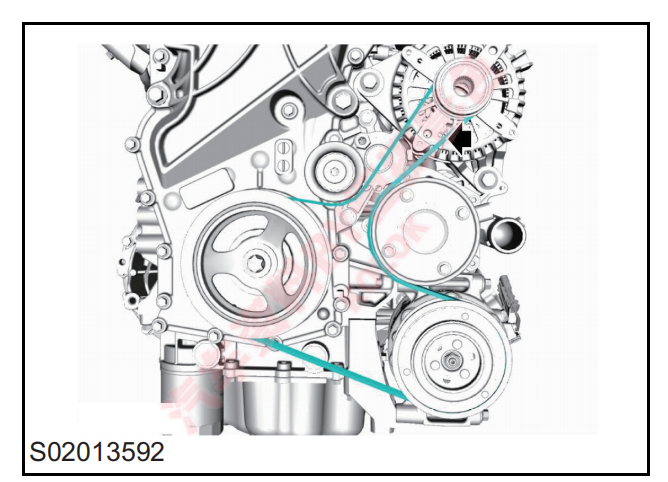

3 拆下辅助传动带。

安装

1 使用工具转动张紧轮。 2 装上辅助传动带。 3 装上右前轮罩。参见 “ 前轮罩衬板的更换 ”。

辅助传动带的更换 （双张紧器） 拆卸

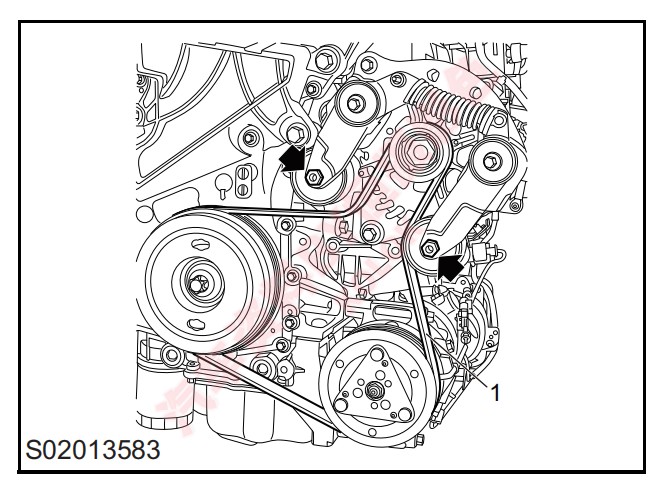

1 拆下发动机下护板。参见“发动机下护板的更换 ”。 2 拆下右前轮罩衬板。参见 “ 前轮罩衬板的更换 ”。 3 使用工具转动张紧轮。 注意：用合适的销钉定位。 4 拆下辅助传动带 （1）。

安装

1 使用工具转动张紧轮。 2 装上辅助传动带。 3 装上右前轮罩衬板。参见 “ 前轮罩衬板的更换 ”。 4 装上发动机下护板。参见“发动机下护板的更换 ”。

自动张紧轮的更换 （单张紧器） 拆卸

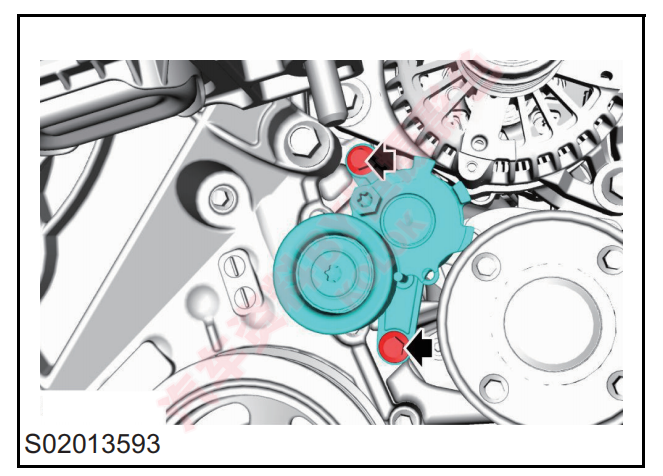

1 拆下辅助传动带。参见 “ 辅助传动带的更换（单张 紧器） ”。 2 拆下自动张紧轮固定到发动机的 2 个螺栓。
