气缸盖的更换
拆卸
1 排空发动机机油。参见 “ 发动机机油和机油滤清器 的更换 ”。
2 排空冷却液。参见 “ 发动机冷却液的排放和加注 ”。
3 拆下气门挺柱。参见 “ 气门挺柱的更换 ” 。
4 拆下进气歧管。参见 “ 进气歧管的更换 ” 。
5 拆下火花塞。参见 “ 火花塞的更换 ”。
6 拆下燃油轨。参见 “ 燃油轨的更换 ”。
7 拆下涡轮增压器。参见 “ 涡轮增压器的更换 ” 。
8 拆下三元催化器。参见 “ 前催化器总成的更换 ” 。
9 拆下机油压力传感器。参见 “ 机油压力传感器的更 换 ” 。
10 拆下发动机后吊装支架固定到气缸盖的2个螺栓。

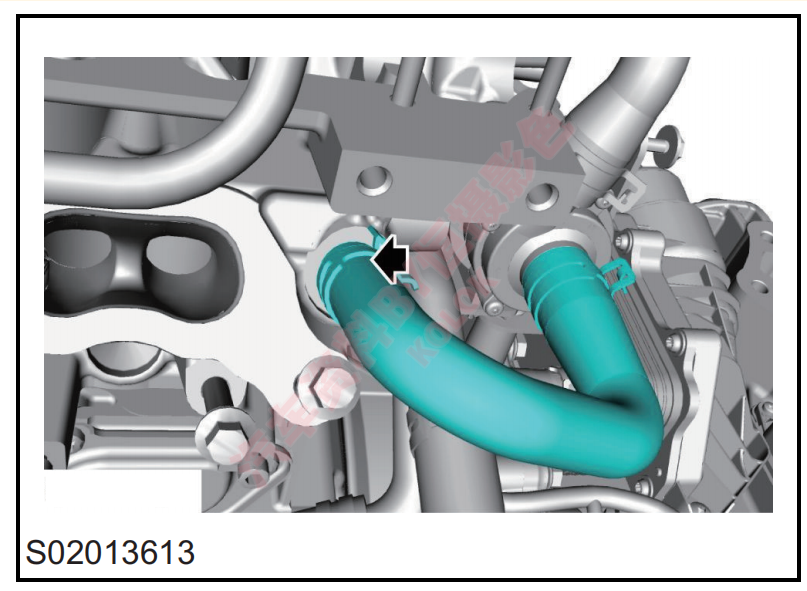

11 断开固定到气缸盖的水管。

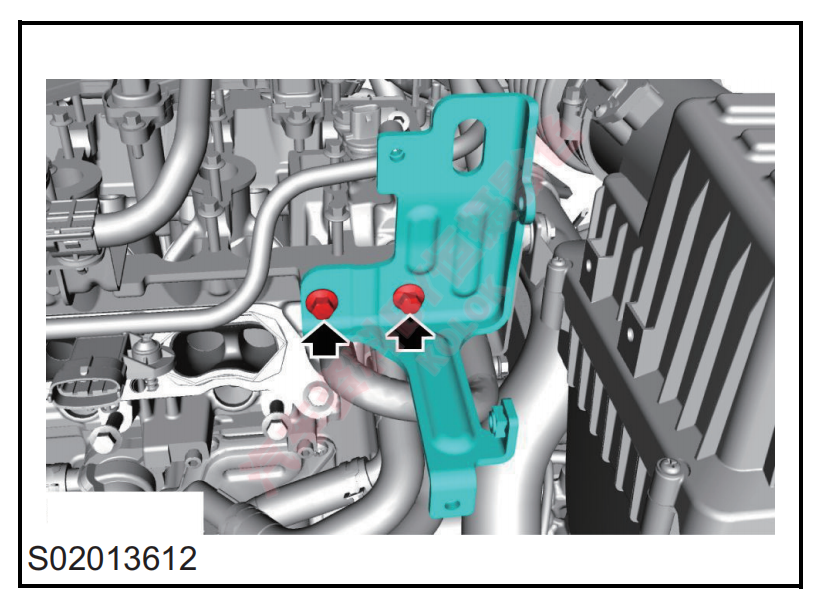

12 拆下电子水泵支架固定到气缸盖的 2 个螺栓。

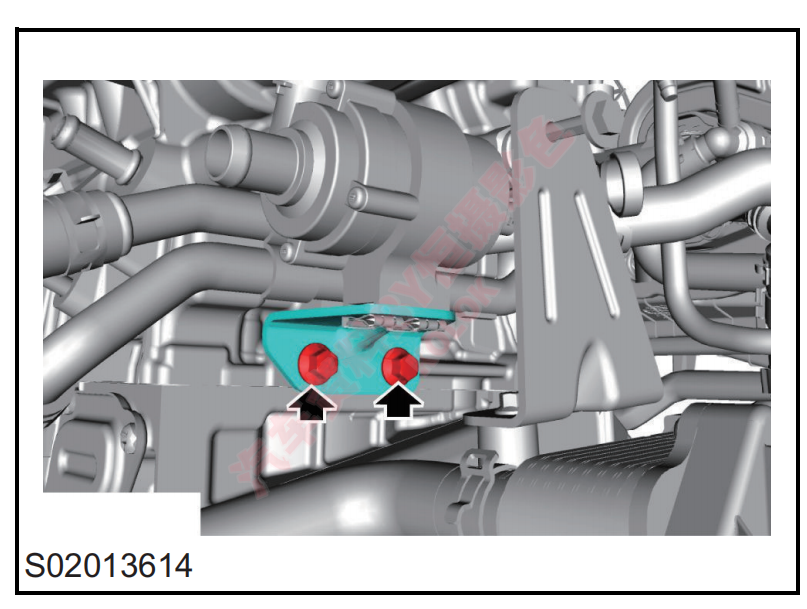

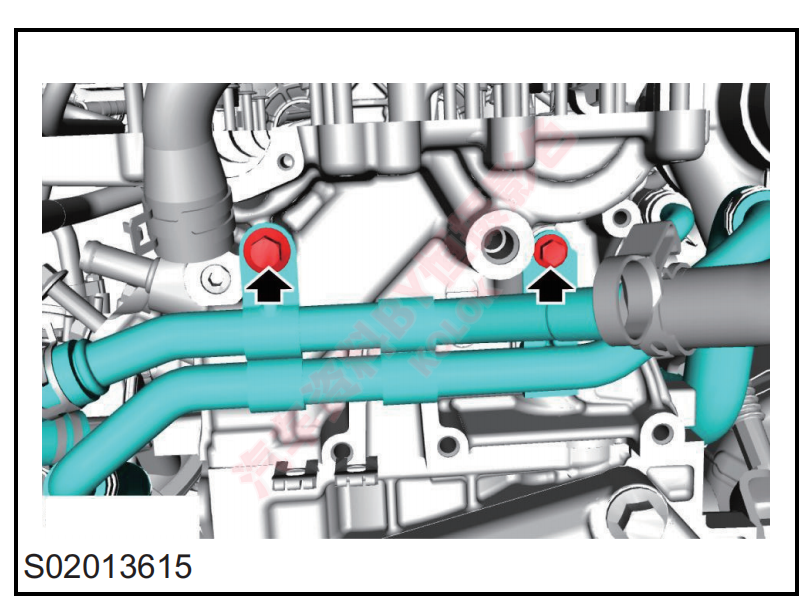

13 拆下机油冷却出水管支架固定到气缸盖的 2 个螺 栓。

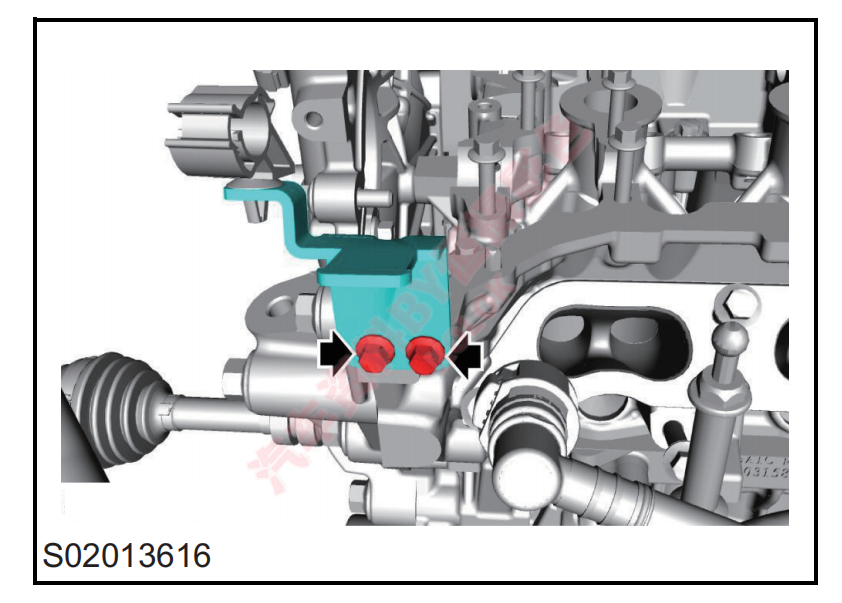

14 拆下炭罐电磁阀支架固定到气缸盖的 2 个螺栓。

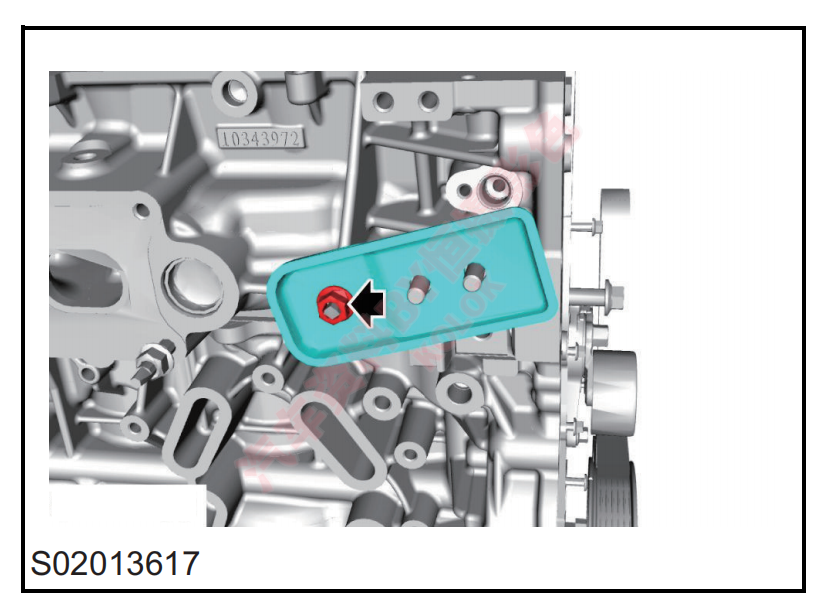

15 拆下三元催化器支架固定到发动机的 1 个螺母。

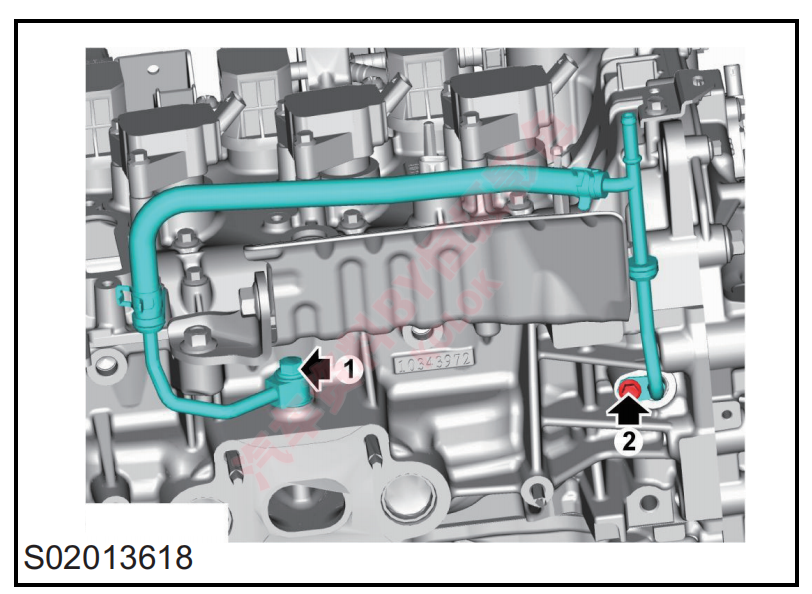

16 拆下发动机冷却溢流管固定到发动机的 1 个空心 螺栓 （1）。
17 拆下发动机冷却溢流管固定到发动机的 1 个螺栓 （2）。

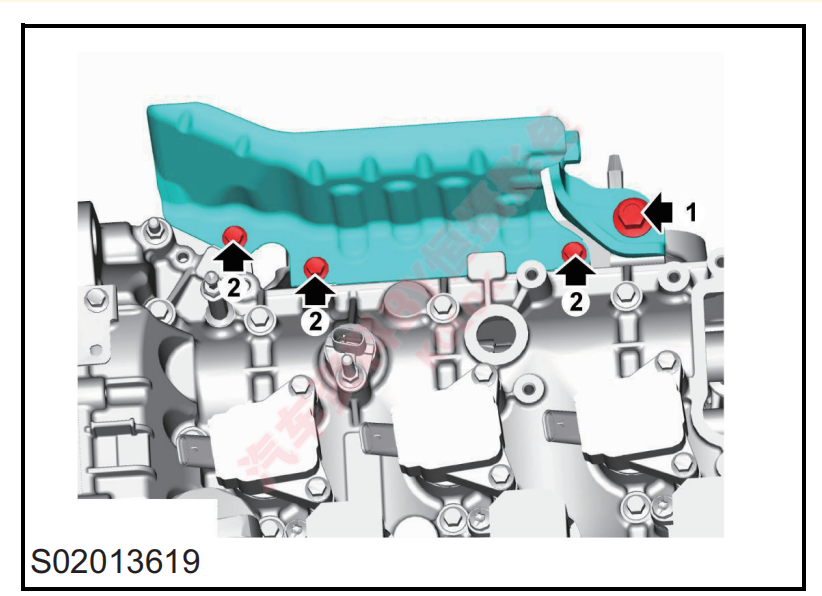

18 拆下涡轮增压器支架固定到发动机的 1 个螺栓 （1）。
19 拆下气缸盖隔热罩固定发动机的 3 个螺栓 （2）。

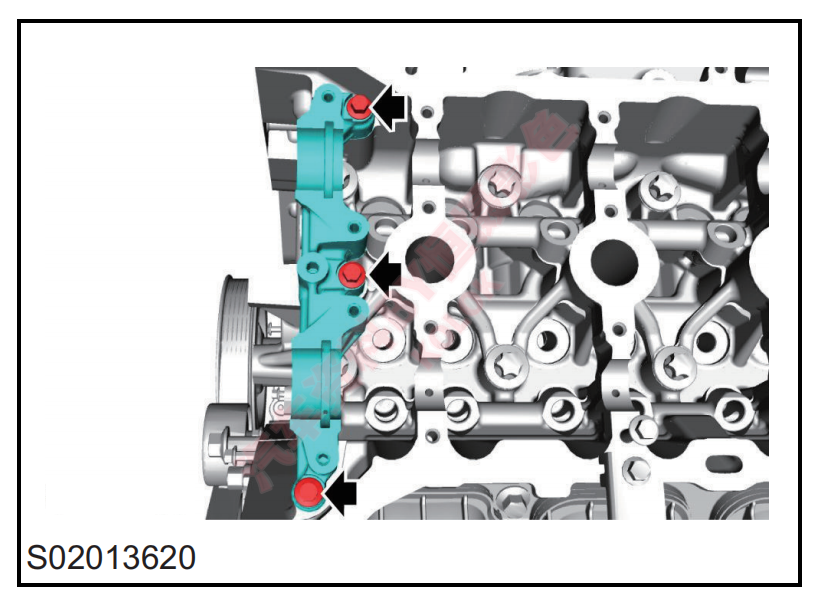

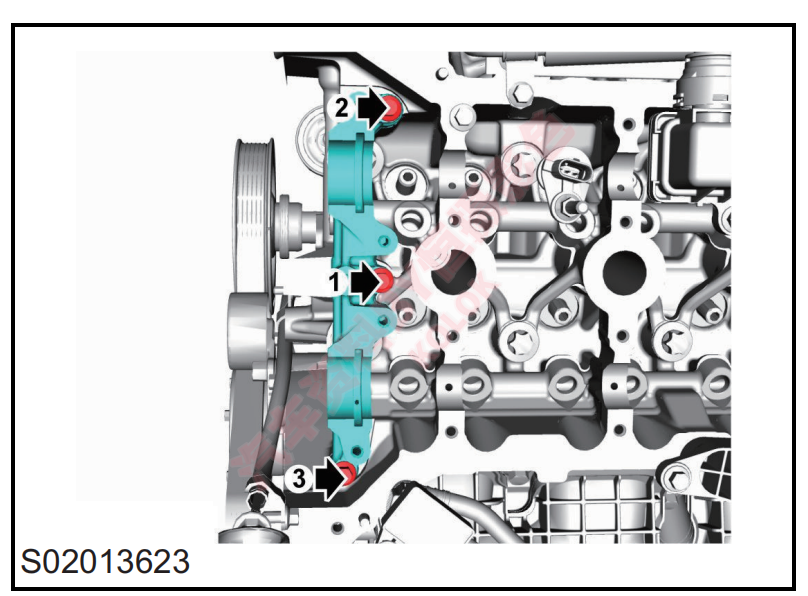

20 拆下一档轴承座固定到气缸盖的 3 个螺栓。

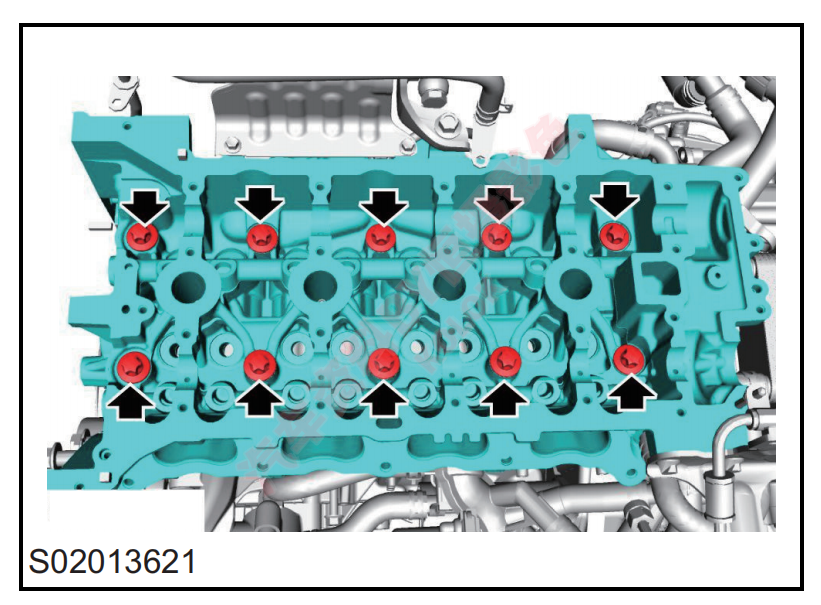

21 拆下气缸盖固定到缸体的 10 个螺栓。
22 拆下气缸盖上的堵塞。 23 拆下气缸盖并废弃气缸垫。
安装
1 装上新的气缸垫。
2 装上固定到气缸盖的堵塞，并拧紧至 13-17 牛米， 检查扭矩。

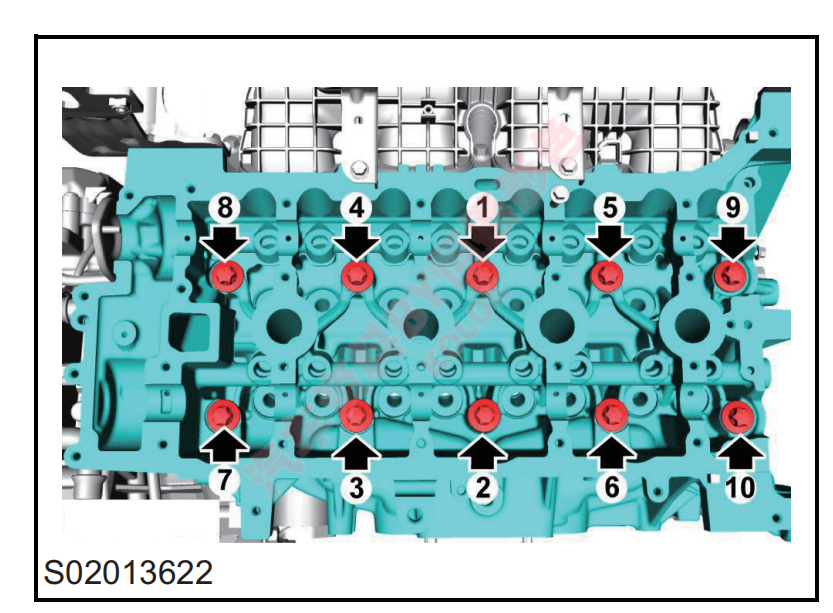

3 按照图示顺序，装上气缸盖固定到缸体的 10 个螺 栓，并拧紧至（26-34）牛米 +（205-215）°，检 查扭矩。
4 按照图示顺序装上主轴承盖固定到气缸盖的 3 个 螺 栓，并拧紧至 8-12 牛米，检查扭矩。
5 装上气缸盖隔热罩固定发动机的 2 个螺栓，并拧 紧至 8-12 牛米，检查扭矩。
6 装上涡轮增压器支架固定到发动机的1个螺栓，并 拧紧至 31-39 牛米，检查扭矩。
7 装上发动机冷却溢流管固定到发动机的1个螺栓， 并拧紧至 8-12 牛米，检查扭矩。
8 装上发动机冷却溢流管固定到发动机的 1 个空心 螺 栓，并拧紧至 18-22 牛米，检查扭矩。
9 装上三元催化器支架固定到发动机的1个螺母，并 拧紧至 32-40 牛米，检查扭矩。
10 装上炭罐电磁阀支架固定到气缸盖的2个螺栓，并 拧紧至 8-12 牛米，检查扭矩。
11 装上机油冷却出水管支架固定到气缸盖的 2 个螺 栓，并拧紧至 8-12 牛米，检查扭矩。
12 装上电子水泵支架固定到气缸盖的 2 个螺栓，并 拧 紧至 22-28 牛米，检查扭矩。
13 连接固定到气缸盖的水管。
14 装上发动机后吊装支架固定到气缸盖的2个螺栓， 并拧紧至 22-28 牛米，检查扭矩。
15 装上机油压力传感器。参见“机油压力传感器的更 换 ” 。
16 装上三元催化器。参见 “ 前催化器总成的更换 ” 。
17 装上涡轮增压器。参见 “ 涡轮增压器的更换 ” 。
18 装上燃油轨。参见 “ 燃油轨的更换 ”。
19 装上火花塞。参见 “ 火花塞的更换 ”。
20 装上进气歧管。参见 “ 进气歧管的更换 ” 。
21 装上气门挺柱。参见 “ 气门挺柱的更换 ” 。
22 加注冷却液。参见 “ 发动机冷却液的排放和加注 ”。
23. 加注发动机机油。参见 “ 发动机机油和机油滤 清器的更换 ”。
