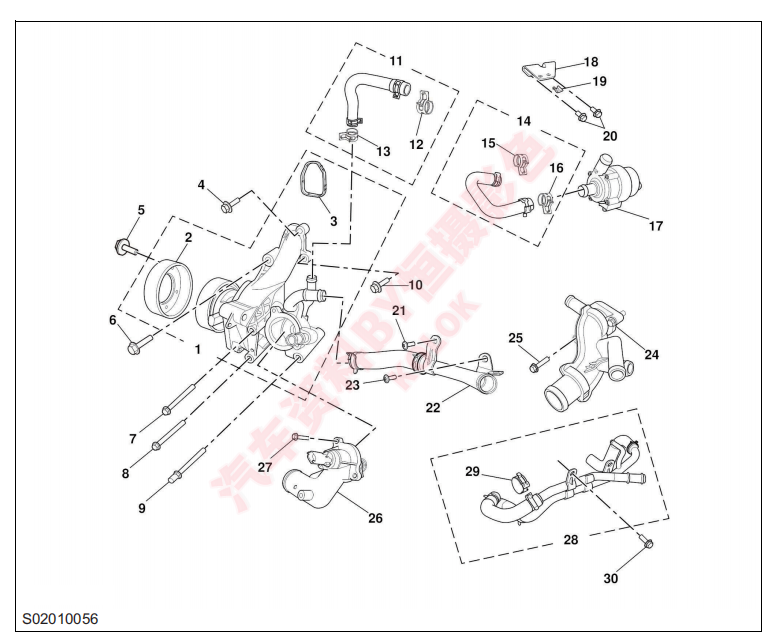

发动机水泵分解图
作者：小编
更新时间：2025-08-09
点击数：
1 2 发动机水泵总成 3 水泵皮带轮 4 垫圈 - 水泵 5 螺栓 - 发动机水泵总成 6 螺栓 - 水泵皮带轮 7 螺栓 - 发动机水泵总成 8 螺栓 - 发动机水泵总成 9 螺栓 - 发动机水泵总成 10 螺栓 - 发动机水泵总成 11 发动机出水管到水泵管路 12 卡箍 - 发动机出水管到水泵管路 13 卡箍 - 发动机出水管到水泵管路 14 电子辅助水泵进水管总成 15 15. 卡箍 - 电子辅助水泵进水管总成 16 卡箍 - 电子辅助水泵进水管总成 17 发动机辅助水泵 18 发动机辅助水泵支架 19 卡夹 - 发动机辅助水泵 20 螺栓 - 发动机辅助水泵支架 21 螺栓 - 暖风出水管到水泵管路 22 管路 - 暖风出水管到水泵 23 螺栓 - 暖风出水管到水泵管路 24 发动机出水管总成 25 螺栓 - 发动机出水管总成 26 节温器总成 27 螺栓 - 节温器总成 28 机油冷却器出水管总成 29 卡箍 - 机油冷却器出水管总成 30 螺栓 - 机油冷却器出水管总成
