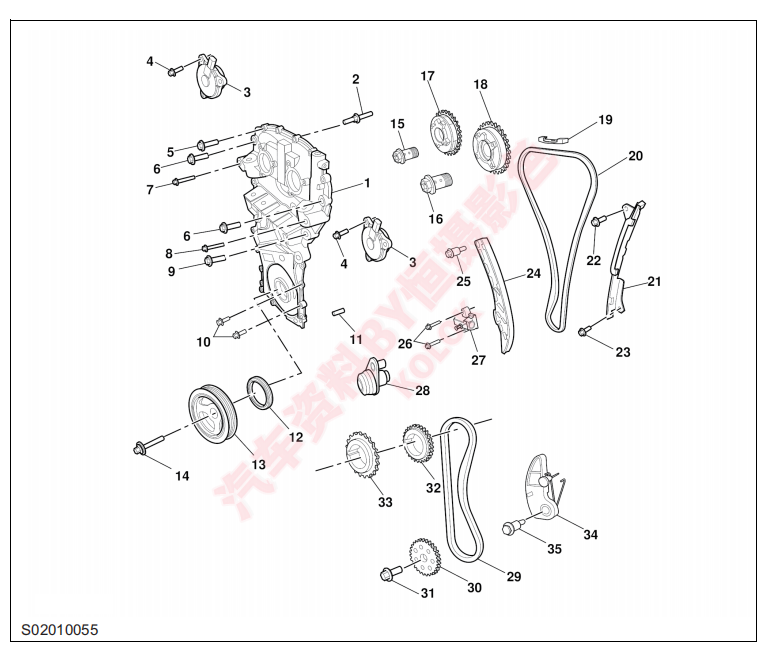

正时链系统分解图
作者：小编
更新时间：2025-08-09
点击数：
1 正时链罩盖总成 2 双头螺栓 - 正时链罩盖总成 3 凸轮轴调相器电磁阀磁铁 4 螺栓 - 凸轮轴调相器电磁阀磁铁 5 螺栓 - 正时链罩盖总成 6 螺栓 - 正时链罩盖总成 7 螺栓 - 正时链罩盖总成 8 螺栓 - 正时链罩盖总成 9 螺栓 - 正时链罩盖总成 10 螺栓 - 正时链罩盖总成 11 定位销 - 正时链罩盖总成 12 曲轴前油封总成 13 曲轴扭振减震器总成 14 螺栓 - 曲轴扭振减震器总成 15 凸轮轴调相器电磁阀阀体 16 凸轮轴调相器电磁阀阀体 17 排气调相器 18 进气调相器 19 正时链导轨 20 正时链总成 21 正时链导轨 22 螺栓 - 正时链导轨 23 螺栓 - 正时链导轨 24 正时链导轨 25 螺栓 - 正时链导轨 26 螺栓 - 正时张紧器 27 正时张紧器 28 正时链喷油嘴总成 29 机油泵驱动链条总成 30 机油泵链轮 31 螺栓 - 机油泵链轮 32 机油泵链条曲轴链轮 33 曲轴链轮 34 机油泵链条机械张紧器总成 35 螺栓 - 机油泵链条机械张紧器总成
