发动机正时链的更换
作者：小编
更新时间：2025-08-09
点击数：
拆卸
1 在举升机上固定车辆。
2 断开蓄电池负极。
3 排空发动机机油。参见 “ 发动机机油和机油滤清器 的更换 ”。
4 拆下辅助传动带。参见 “ 辅助传动带的更换 （单 张紧器） ” 或 “ 辅助传动带的更换 （双张紧器） ”
5 拆下正时链盖。参见 “ 正时链盖的更换 ”。

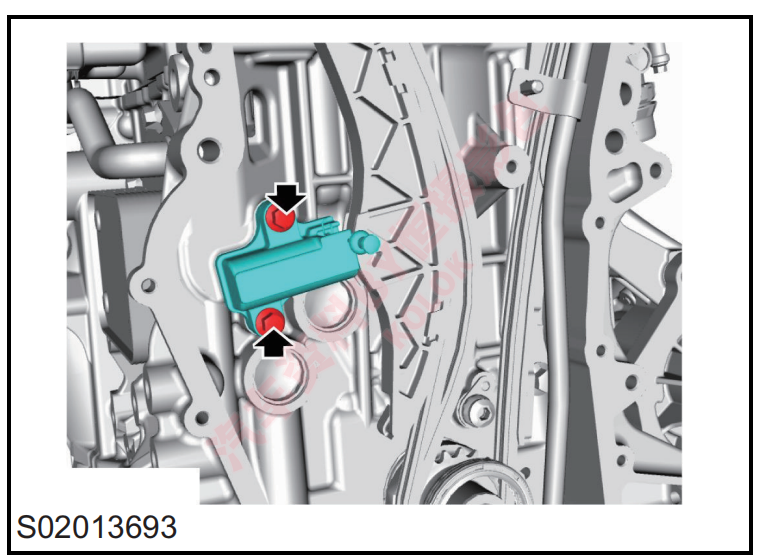

6 拆下正时链张紧器固定到裙架的 2 个螺栓。

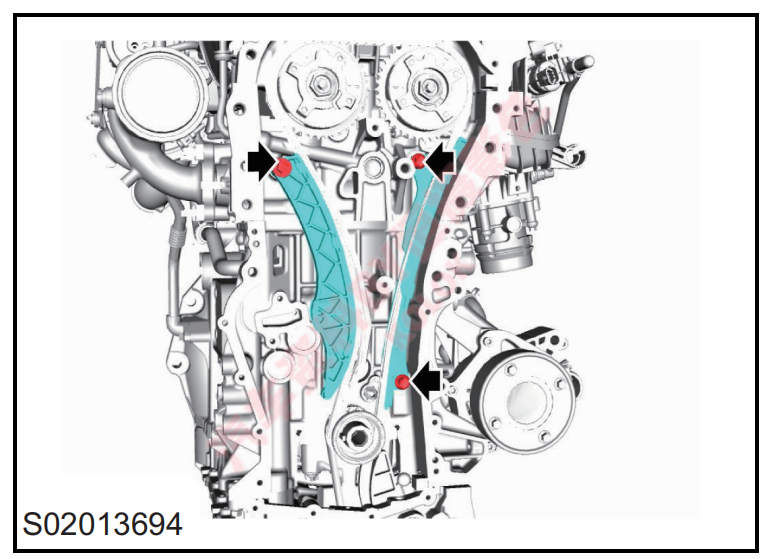

7 拆下正时链导轨固定到裙架的 3 个螺栓。

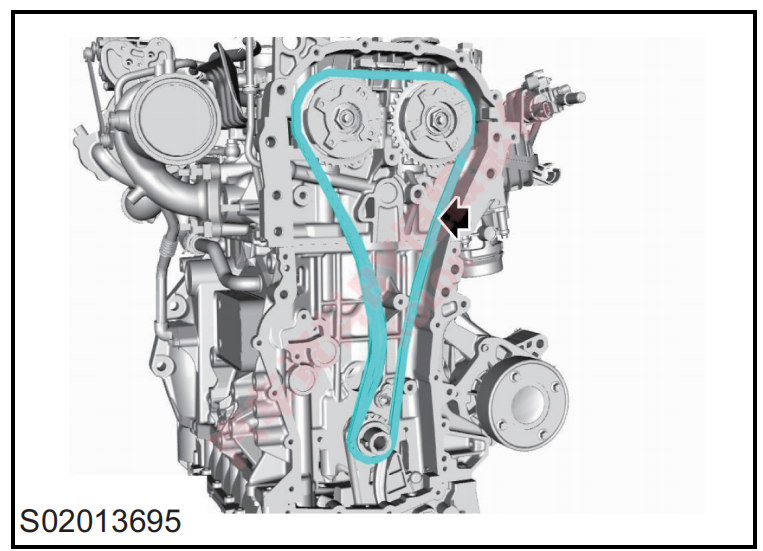

8 拆下正时链条。

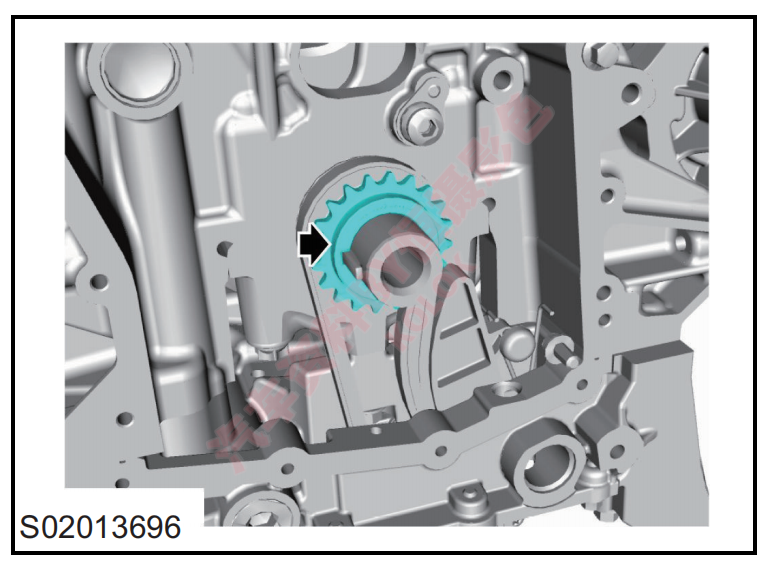

9 拆下曲轴链轮。

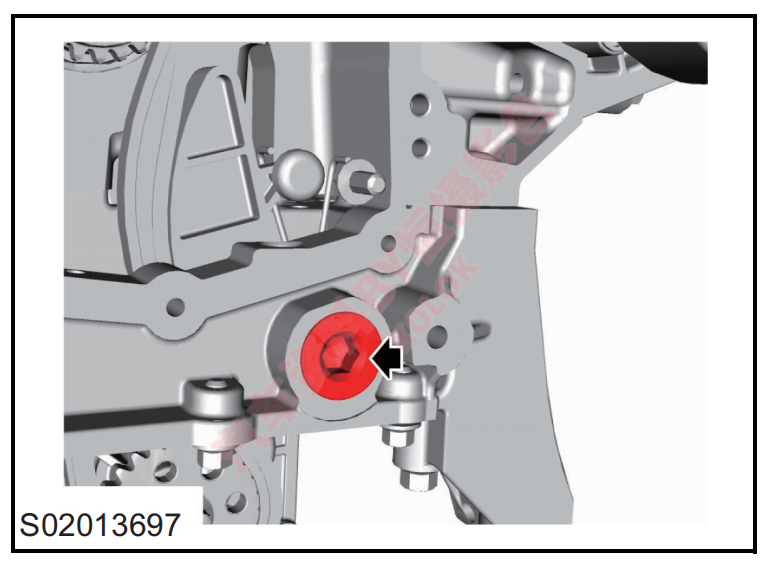

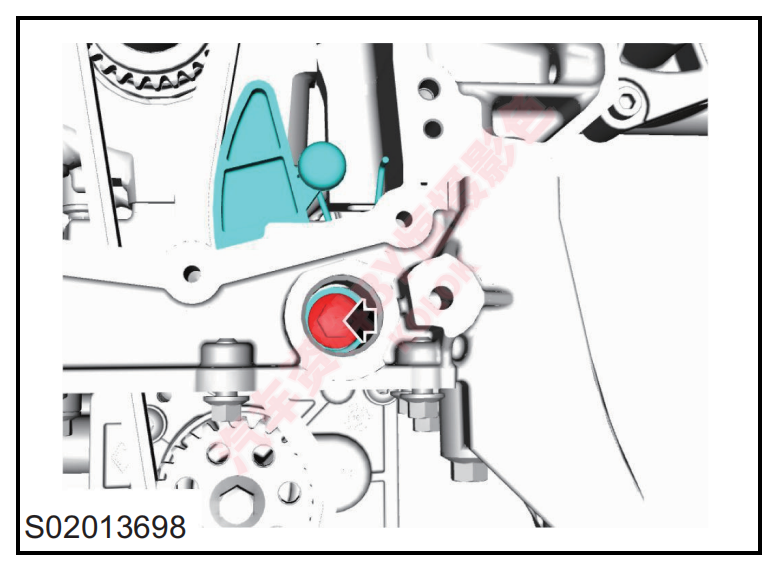

10 拆下固定到裙架的 1 个堵塞。
11 拆下机油泵链条张紧器固定到裙架的 1 个螺栓。

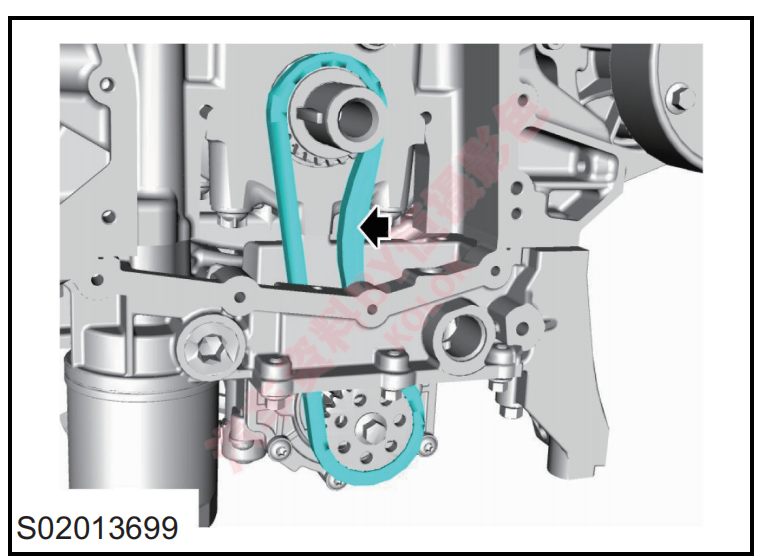

12 拆下机油泵链条。
安装
1 装上机油泵链条。
2 装上机油泵链条张紧器固定到裙架的1个螺栓，并 拧紧至 20–24 牛米，检查扭矩。
3 装上固定到裙架的 1 个堵塞，并拧紧至 60-70 牛 米，检查扭矩。
4 装上曲轴链轮。

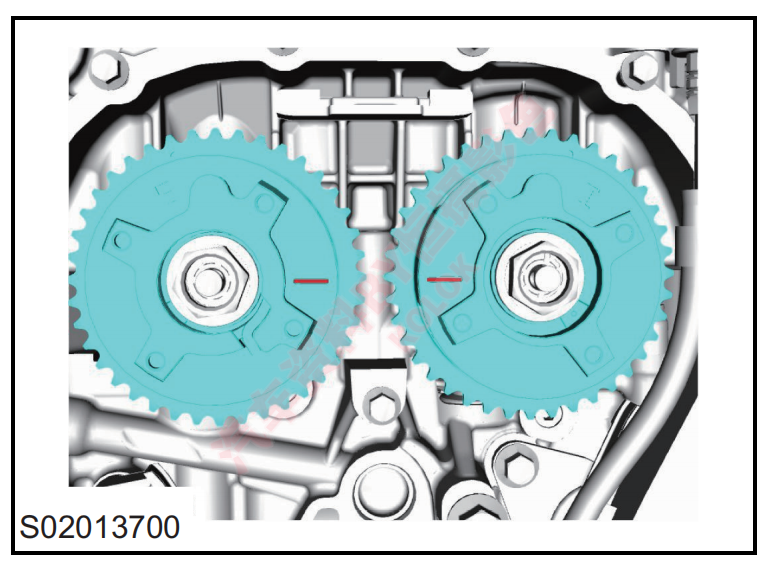

5 将进排气调相器上横线标识转动至水平位置。

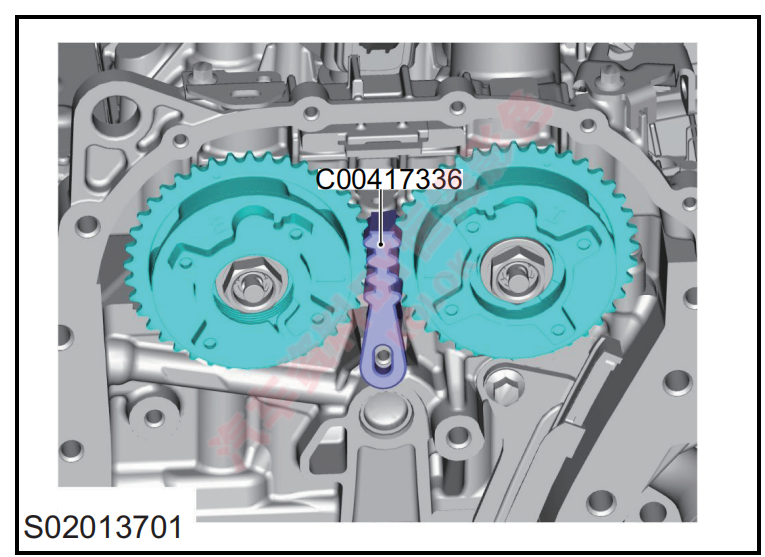

6 使用专用工具 C00417336 锁定住进排气调相器。

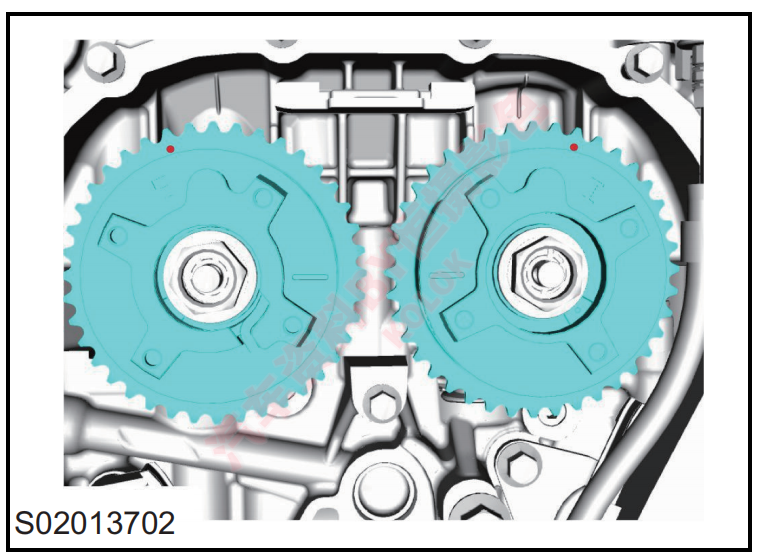

7 将进排气调相器上圆点和正时链上涂色部分对 齐。

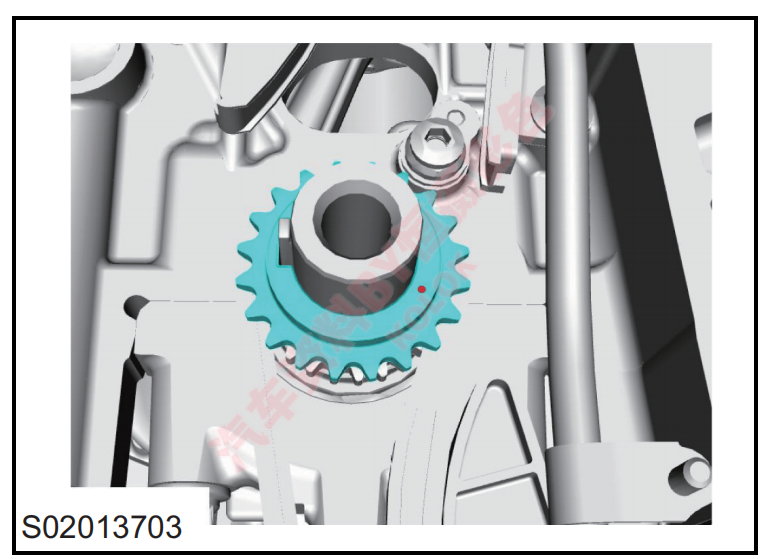

8 转动曲轴，将曲轴链轮圆点标识与正时链涂色部 分对齐。
9 装上正时链导轨固定到裙架的 3 个螺栓，并拧紧 至 22-28 牛米，检查扭矩。
10 装上正时链张紧器固定到裙架的 2 个螺栓，并拧 紧 至 9-11 牛米，检查扭矩。
11 装上正时链盖。参见 “ 正时链盖的更换 ”。
12 装上辅助传动带。参见 “ 辅助传动带的更换 （单 张紧器） ” 或 “ 辅助传动带的更换 （双张紧器） ”
13 装上发动机机油。参见 “ 发动机机油和机油滤清器 的更换 ”。
