连杆轴瓦的更换
作者：小编
更新时间：2025-08-09
点击数：
拆卸
1 拆下气缸盖。参见 “ 气缸盖的更换 ”。
2 拆下发动机裙架。参见 “ 发动机裙架的更换 （带 平衡轴） ”。

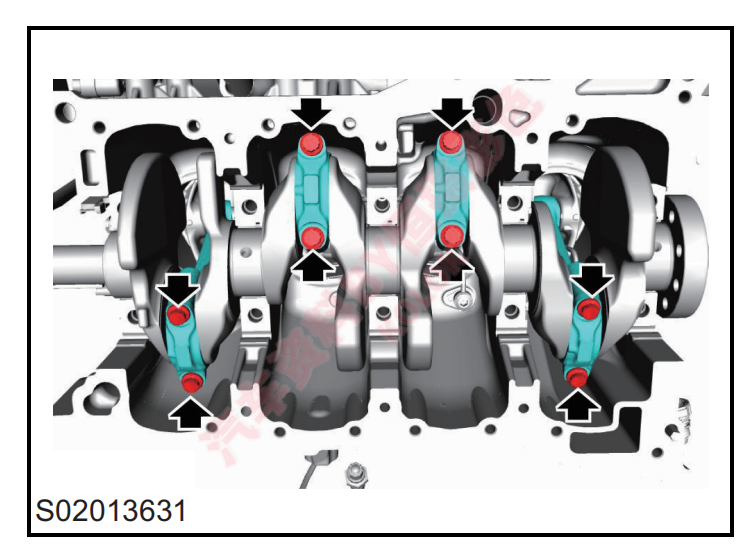

3 拆下连杆大头瓦盖固定到连杆的 8 个螺栓。

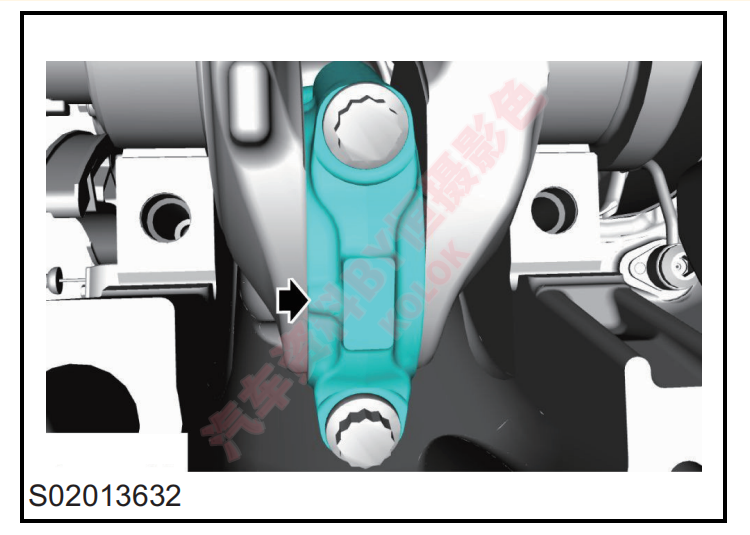

4 拆下连杆大头瓦盖注意前端标示，并按顺序摆放。
5 拆下连杆上下轴瓦。

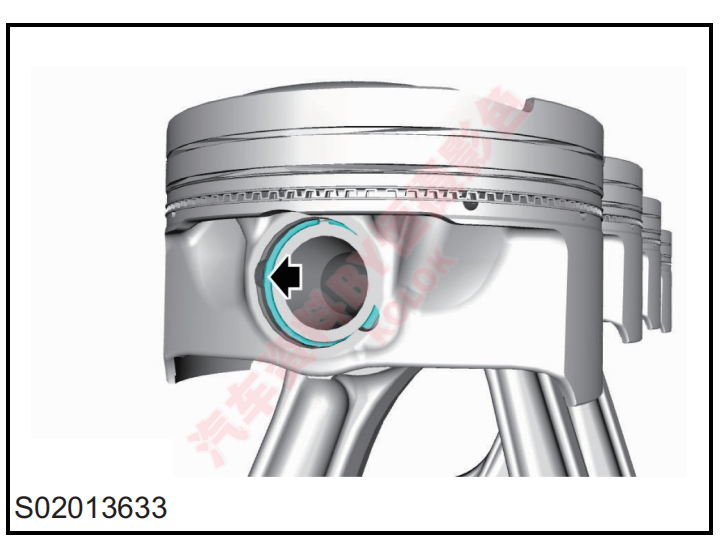

6 拆下连杆和活塞销固定到卡簧。
7 拆下连杆。
安装
1 连杆小头装入活塞内腔，用润滑油涂抹活塞销表 面、小头孔和活塞销孔，并将活塞销穿入连杆小 头和活塞销内孔，装上卡簧固定活塞销。连杆瓦 盖上突起圆柱朝向发动机前端。

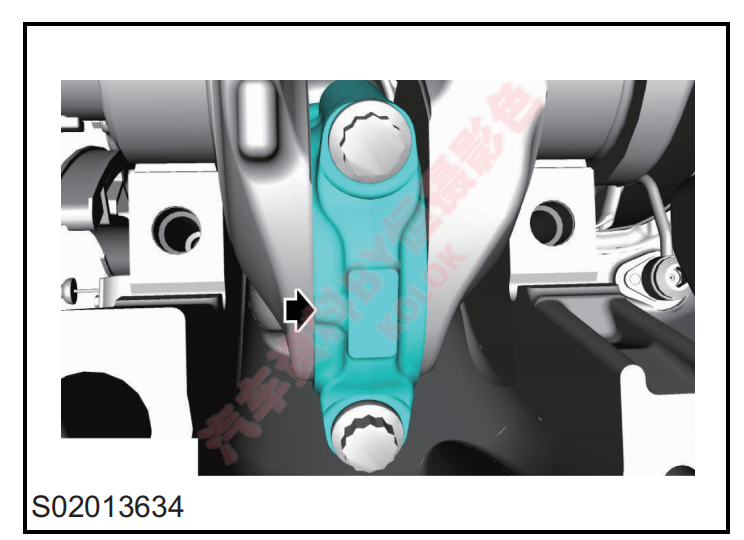

2 在连杆端部读取连杆大头孔径。（从上往下数，第 10 位的字母）

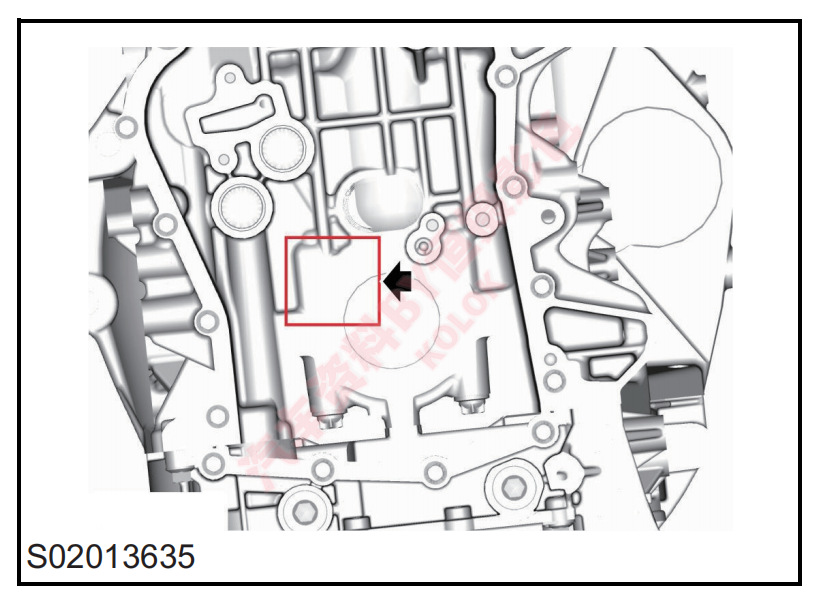

3 在曲轴后端读取连杆颈分组。（曲轴后端，上部 后 面 4 位数字在一起，从左至右依次为连杆颈 1234 分组号）
4 根据连杆大头孔孔径分组和曲轴连杆颈分组，按 照配瓦表选择对应的上、下连杆轴瓦。
5 将对应的上、下连杆轴瓦分别装入杆身上及连杆 瓦盖上，确保轴瓦两端突出量尽可能相等。
6 连杆轴瓦表面涂抹润滑油，把活塞连杆总成装上 曲轴。

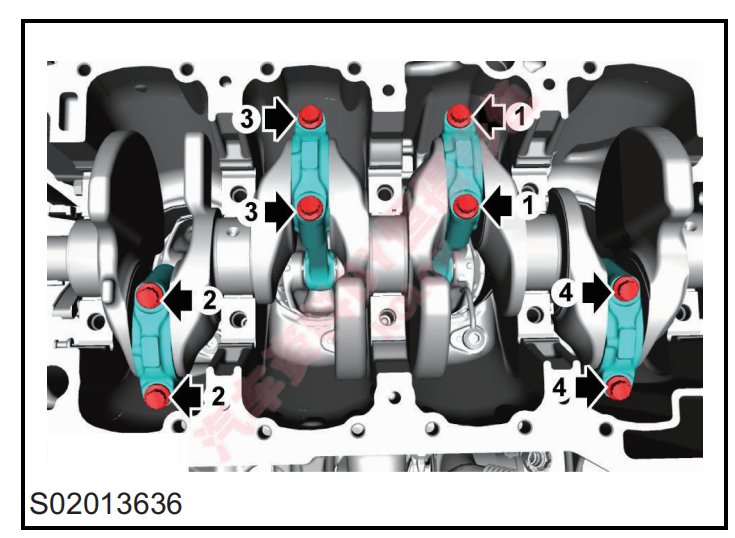

7 按照图示顺序装上连杆大头瓦盖固定到连杆的 8 个 螺栓，并拧紧至 （27-33）牛米 *（115-125）°, 检查扭矩。
8 转动曲轴，保证曲轴连杆自由转动。
9 装上发动机裙架。参见 “ 发动机裙架的更换 （带 平衡轴） ”。
10 装上气缸盖。参见 “ 气缸盖的更换 ”。
