活塞连杆总成的更换
作者：小编
更新时间：2025-08-09
点击数：
拆卸
1 拆下连杆轴瓦。参见 “ 连杆轴瓦的更换 ”。

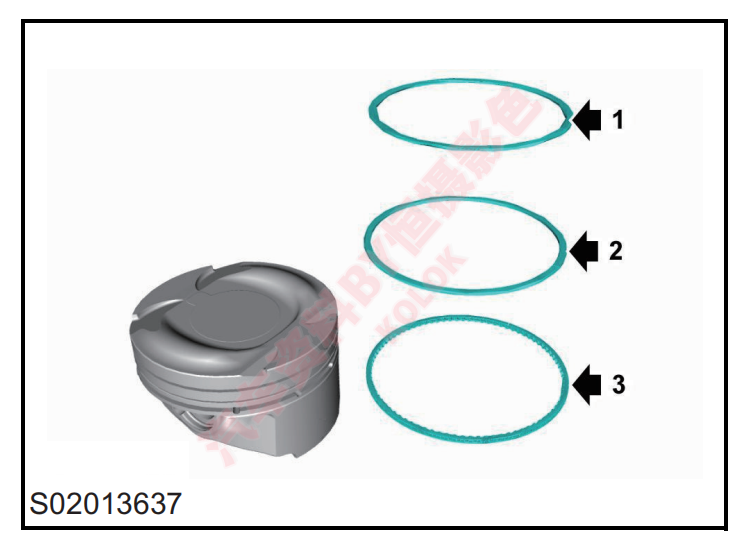

2 拆下活塞上压缩环 （1），下压缩环 （2）和油环 （3）。
安装

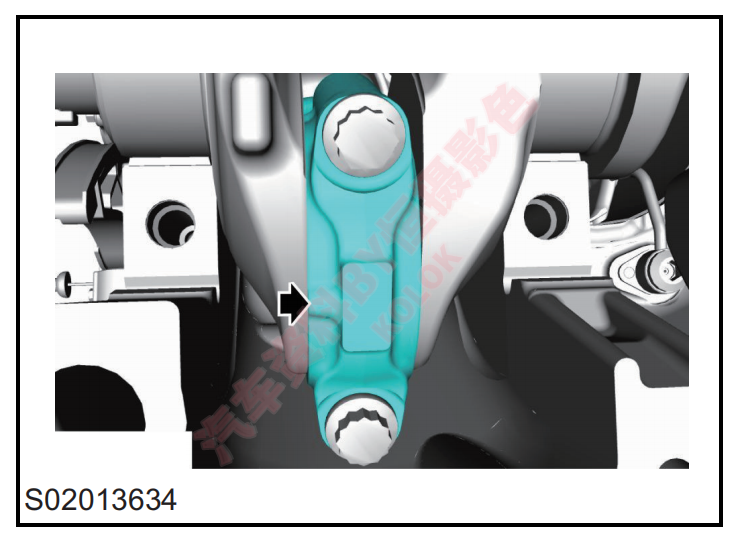

1 在连杆端部读取连杆分组号。( 从上往下数 , 第11- 12 位的数字 )

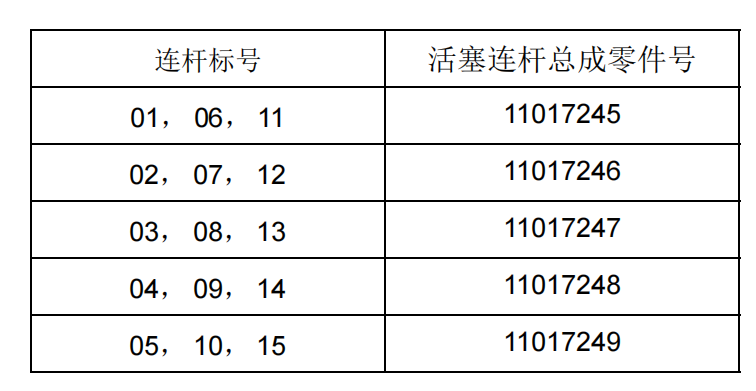

2 通过读取连杆瓦盖上的分组标记，选配正确的活 塞连杆总成。
3 检查各零件是否有碰伤、油污、锈迹、脏物。如 有碰伤，不得使用。如有油污，须擦干净。
4 将连杆小头置于活塞销座内侧，涂抹润滑油后将 活塞销装入活塞销孔和连杆小头孔内，再用工具 将 活塞销卡簧装入前端销孔卡簧槽内，注意卡簧 开 口位置位于第二象限。

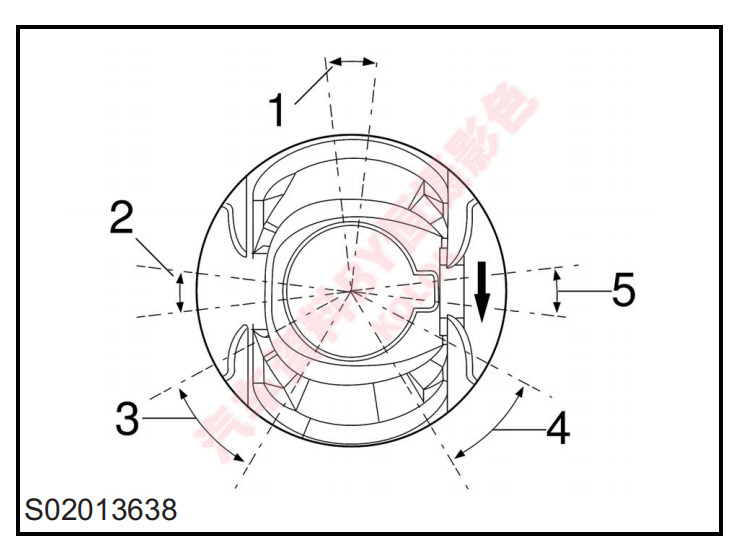

5 装上油环衬簧，开口方向 （1）。 6 装上上刮片，开口方向 （4）。
7 装上下压缩环，开口方向 （5）。
8 装上上压缩环，开口方向 （2）。
9 装上下刮片，开口方向 （3）。

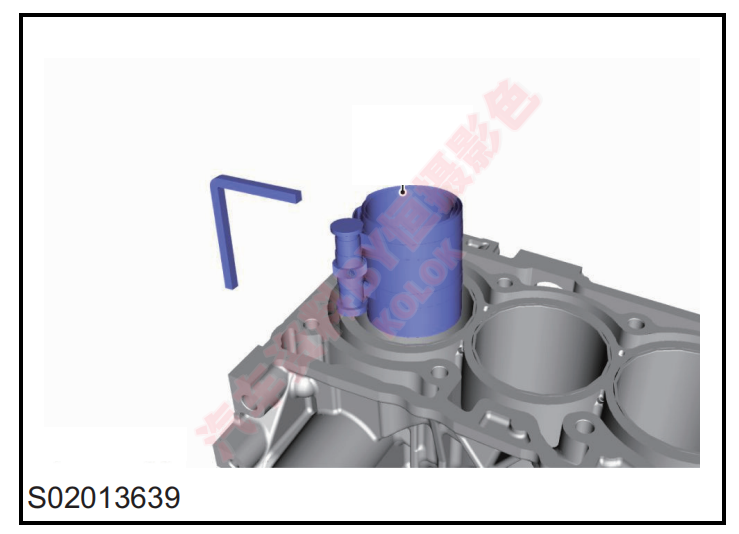

10 使用专用工具 C00017024将活塞连杆总成装竖直 方向 压入缸孔，活塞顶部箭头指向发动机前端。
11 装上连杆轴瓦。参见 “ 连杆轴瓦的更换 ”。
