曲轴后油封的更换

拆卸

1 拆下飞轮。参见 “ 飞轮 ”。

2 拆下曲轴位置传感器。参见 “ 曲轴位置传感器的更 换 ”。

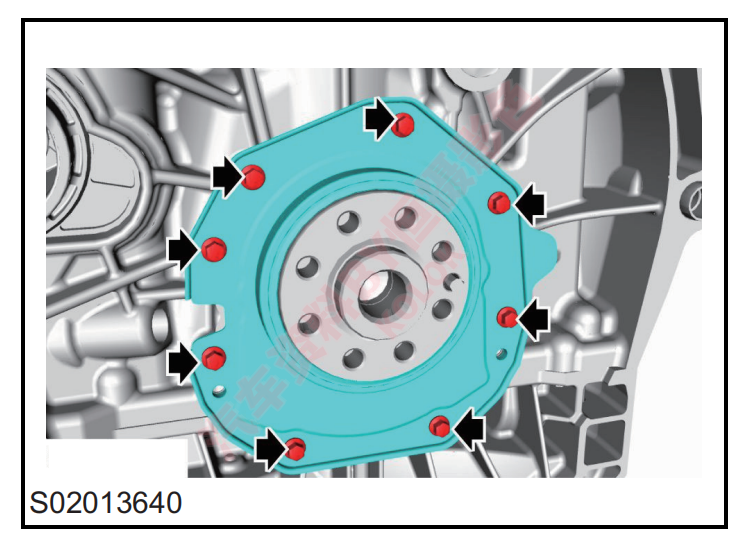

3 拆下曲轴后油封固定到发动机的 8 个螺栓。

安装

1 用干净无缝布清洁曲轴后油封和裙架、机体涂胶 表面，确认结合面清洁无缺陷，无油污、水渍、碎 屑及清洗残留物等。

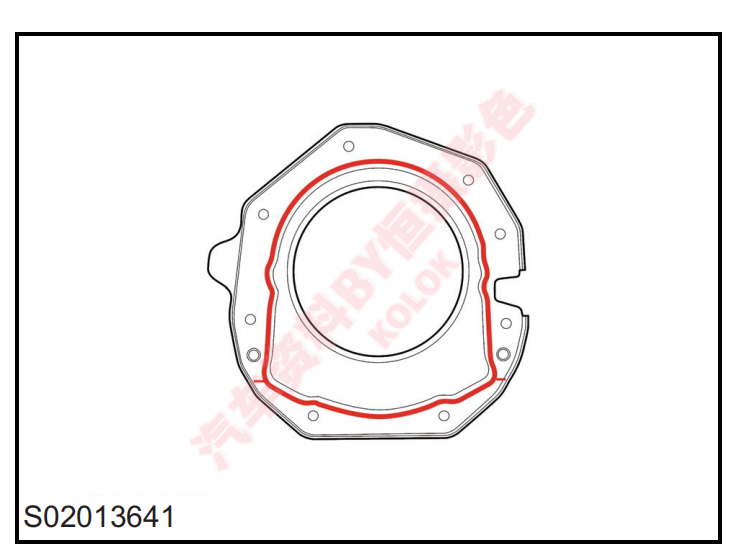

2 密封胶轨迹按照图示涂于机体零件表面，胶条宽 度为 3mm。

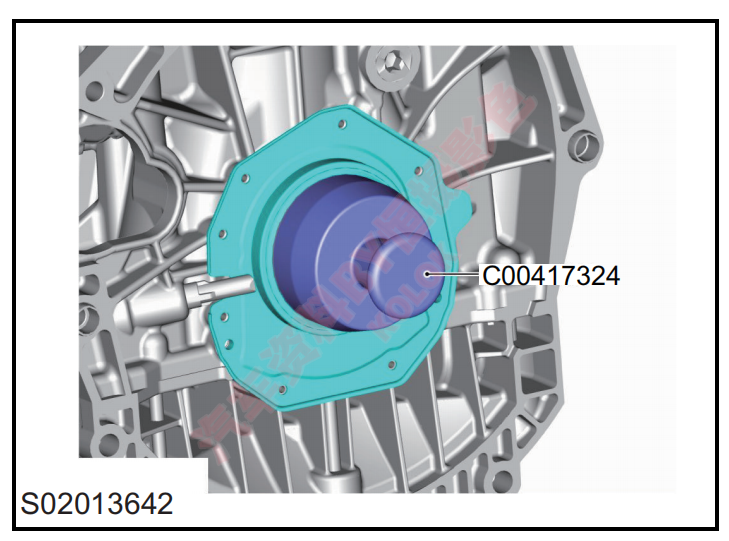

3 在专用工具外边缘涂适当机油，使用专用工具 C00417324 将曲轴后油封安装到位。

说明：任何情况下，严禁磕碰油封唇口

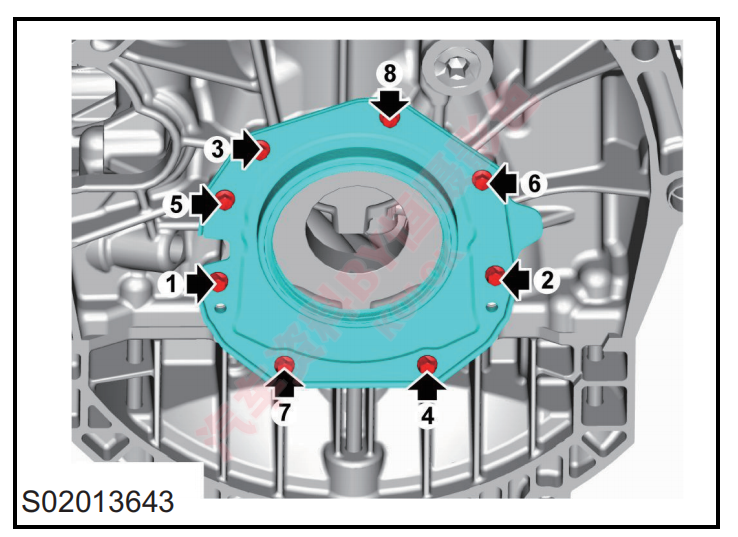

4 按照图示顺序装上曲轴后油封固定到发动机的 8 个 螺栓先预紧，并拧紧至 7-9 牛米，检查扭矩。

5 装上曲轴位置传感器。参见 “ 曲轴位置传感器的更 换 ”。

6 装上飞轮。参见 “ 飞轮 ”。
