油箱泄露诊断模块总成的更换

 拆卸

1 断开蓄电池负极。 2 拆下左后轮罩衬板。参见 “ 后轮罩衬板的更换 ”。

3 断开与油箱泄露诊断模块总成相连的连接器。

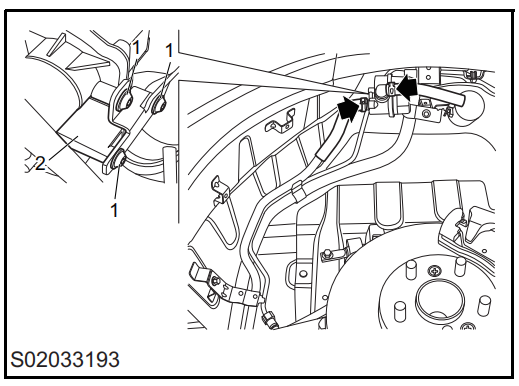

4 断开与油箱泄露诊断模块总成连接的管路。 5 拆下油箱泄露诊断模块总成固定加油管主管的螺 钉 （1）。

6 拆下油箱泄露诊断模块总成 （2）。

安装

1 安装油箱泄露诊断模块总成。

2 安装油箱泄露诊断模块总成固定加油管主管的螺 钉，并紧固螺钉。

3 安装与油箱泄露诊断模块总成连接的管路。

4 安装与油箱泄露诊断模块总成相连的连接器。

5 安装左后轮罩衬板。参见 “ 后轮罩衬板的更换 ”。

6 连接蓄电池负极。
