平衡轴总成的更换

拆卸

1 拆下油底壳。参见 “ 油底壳的更换（带平衡轴）”。

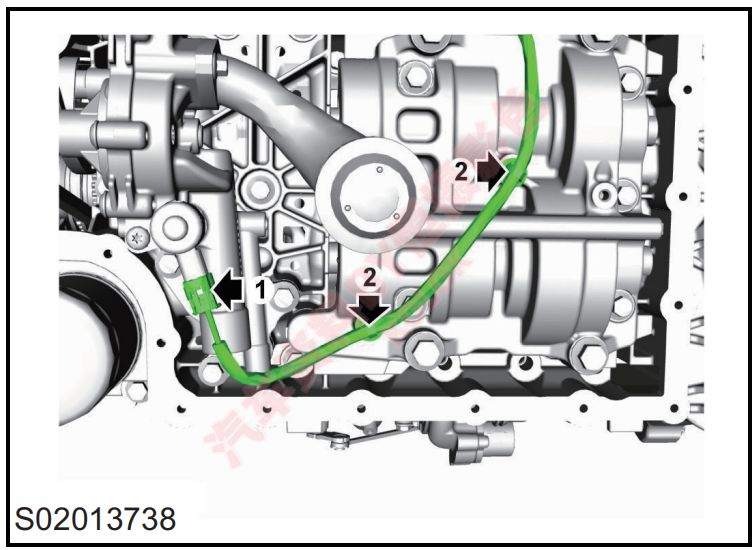

2 拆下固定到平衡轴的线束卡扣 （1）。

3 断开与机油泵连接的线束 （2）。

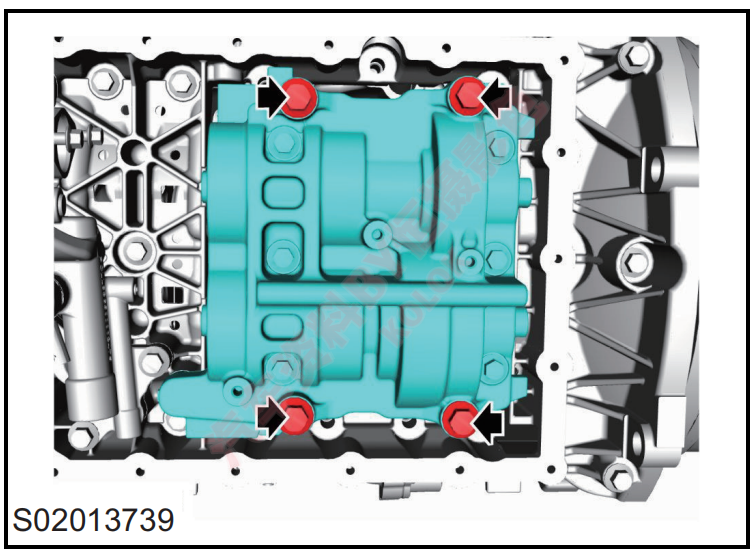

4 拆下平衡轴固定到发动机的 4 个螺栓，其中如有 预 涂胶的螺栓，需废弃。

安装

1 装配前检查各零件是否有磕碰伤、锈迹、油污、异 物等；如有磕碰伤、锈迹，不得使用，如有油 污、 异物，必须清理干净。

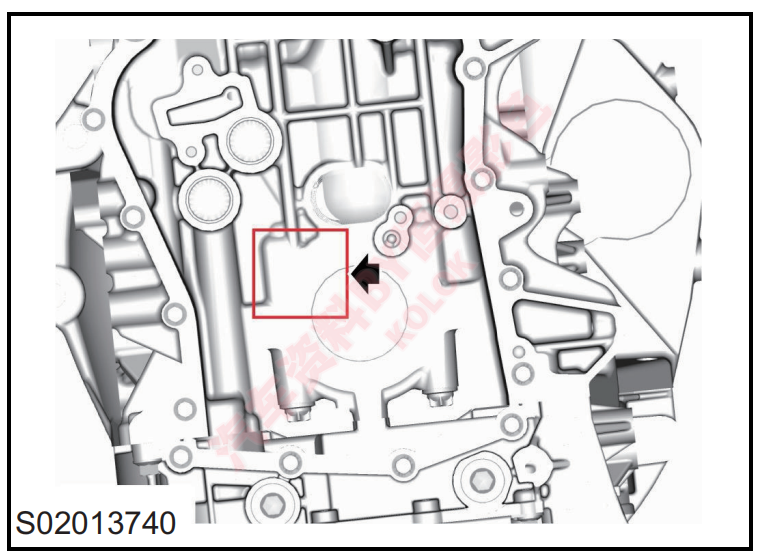

2 在缸体上读取缸体对平衡轴分组号。（最后一位 数字为缸体对平衡轴分组号 （前面 5 位为主轴承 孔分组））

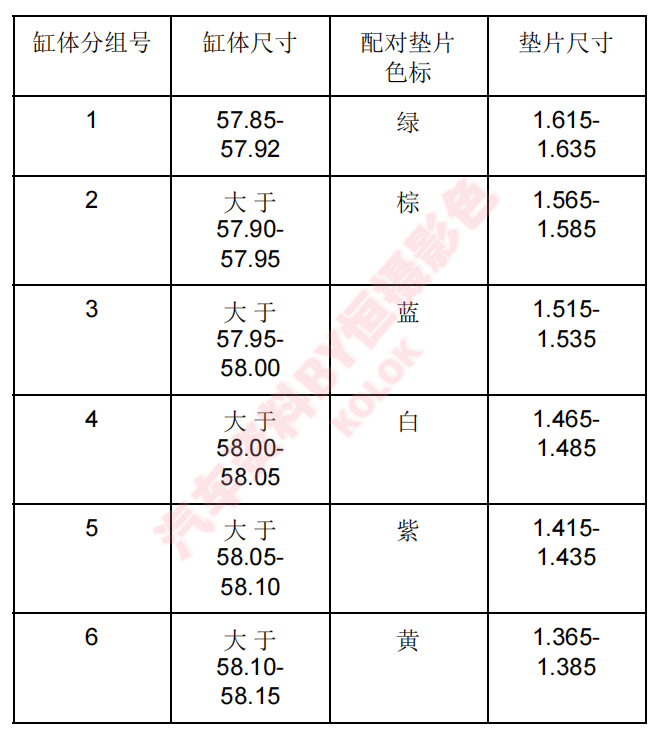

3 根据缸体主轴承孔到缸体底面的距离分组选择合 适的垫片，将垫片装到平衡轴总成定位销上并使 垫 片开口朝外。

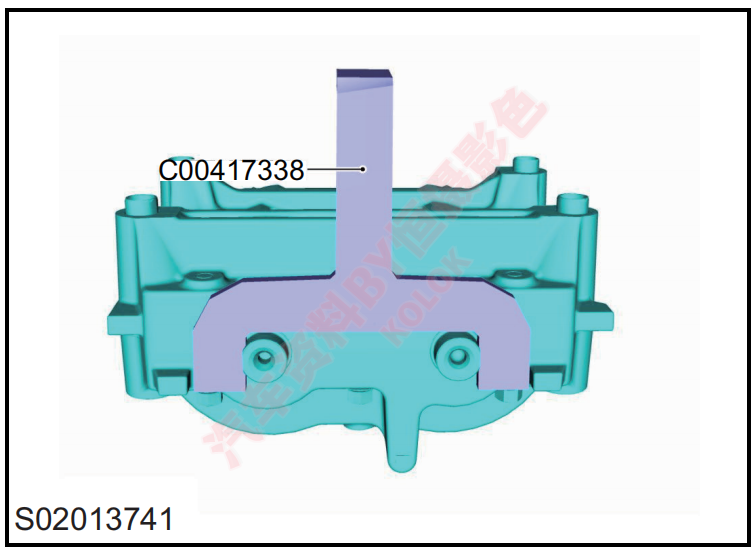

4 转动平衡轴使轴后端 D 型头平面朝外，用专用工 具 C00417338 将平衡轴固定，并将平衡轴总成安 放到缸体上 。

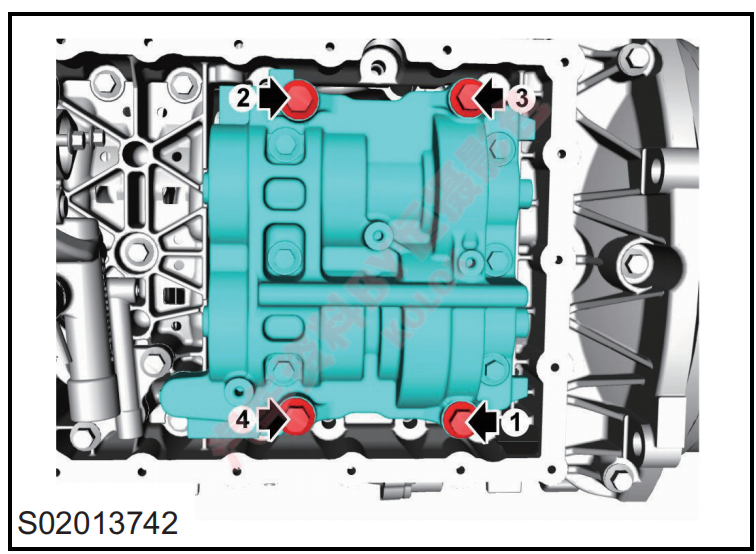

5 按照图示顺序装上平衡轴固定到发动机的 4 个螺 栓，并拧紧至 40-50 牛米，检查扭矩。

6 连接与机油泵连接的线束。 7 装上固定到平衡轴的线束卡扣。 8 装上油底壳。参见 “ 油底壳的更换（带平衡轴）”。
