排气调相器的更换

拆卸

1 断开蓄电池负极。

2 排空发动机机油。参见 “ 发动机机油和机油滤清器 的更换 ” 。

3 拆下排气凸轮轴。参见 “ 凸轮轴的更换 ”。

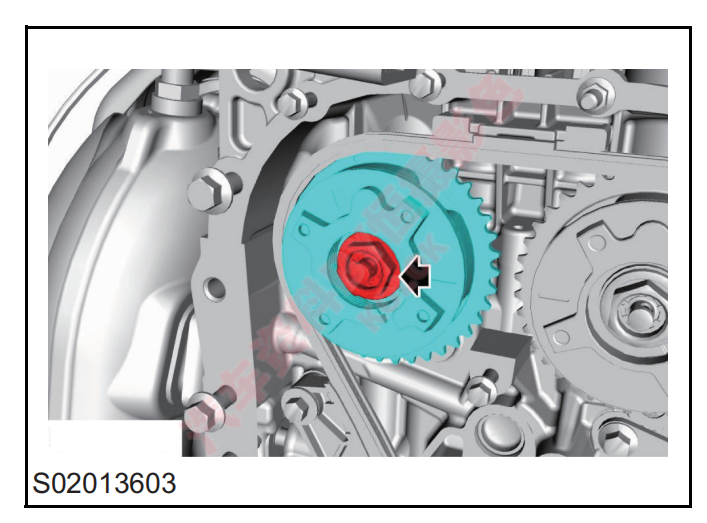

4 利用合适的工具固定排气凸轮轴，拆下排气调相 器固定到排气凸轮轴的 1 个凸轮相位调节器电磁 阀 阀体 ，取下排气调相器。排气凸轮轴只能固定 前端豁口，不能固定中部和后部。

安装

1 装配前检查各零件是否有碰伤 , 油污 , 锈迹 , 杂质 如有碰伤 , 不得使用 . 如有油污 , 必须擦干净。

2 将调相器定位销对准凸轮轴前端定位销孔后推 入，旋入螺栓并预紧。

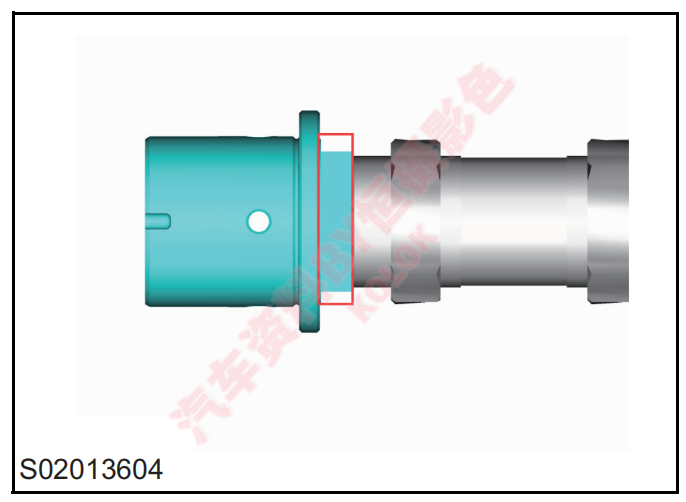

3 用合适的工具夹住凸轮轴前端豁口 （图中红色圈 出部分）。

4 装上排气调相器固定到排气凸轮轴的 1 个凸轮相 位 调节器电磁阀阀体 ，并拧紧至 （47.5-52.5） 牛米 + （23-27） °，检查扭矩。

5 加注发动机机油。参见 “ 发动机机油和机油滤清器 的更换 ” 。

6 装上排气凸轮轴。参见 “ 凸轮轴的更换 ”。

7 连接蓄电池负极。
