进气调相器的更换

安装

1 装上新的密封圈到出水口。

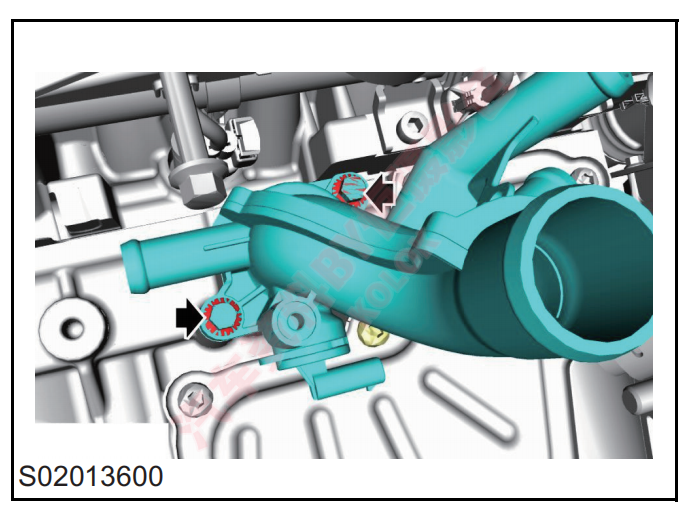

2 装上发动机出水口固定到缸体的 2 个螺栓，并拧 紧 至 9-11 牛米，检查扭矩。

3 连接与冷却液温度传感器连接的线束。

4 装上暖风回水管支架固定到出水口上的1个螺钉， 并拧紧至 8-12 牛米，检查扭矩。

5 连接固定到发动机出水口所有管路。

6 连接与电子节气门连接的线束。

7 连接固定到电子节气门的管路。

8 加注发动机冷却液。参见 “ 发动机冷却液的排放和 加注 ”。

9 连接蓄电池负极。

拆卸

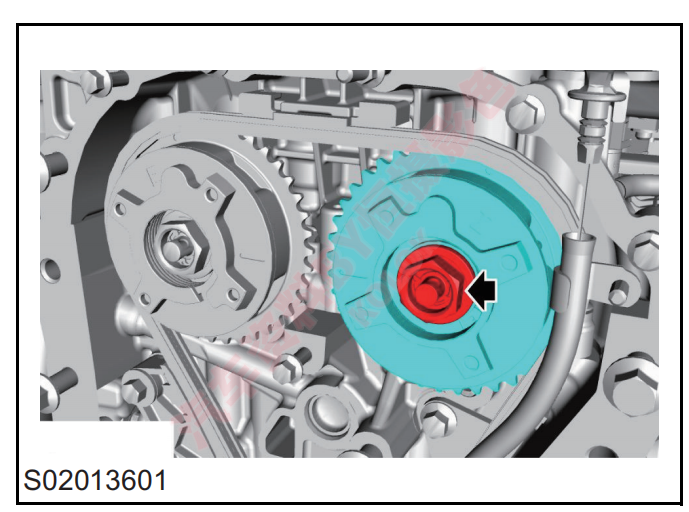

1 断开蓄电池负极。 2 排空发动机机油。参见 “ 发动机机油和机油滤清器 的更换 ” 。 3 拆下进气凸轮轴。参见 “ 凸轮轴的更换 ”。 4 利用合适的工具固定进气凸轮轴，拆下进气调相 器固定到进气凸轮轴的 1 个凸轮相位调节器电磁 阀阀体，取下进气调相器。

注意：因为排气凸轮轴是中空的，所以只能固定进气  凸 轮轴前端的缺口，不能固定中部和后部 。

安装

1 装配前检查各零件是否有碰伤 , 油污 , 锈迹 , 杂质 如有碰伤 , 不得使用 . 如有油污 , 必须擦干净 。

2 将调相器定位销对准凸轮轴前端定位销孔后推 入，旋入螺栓并预紧 。

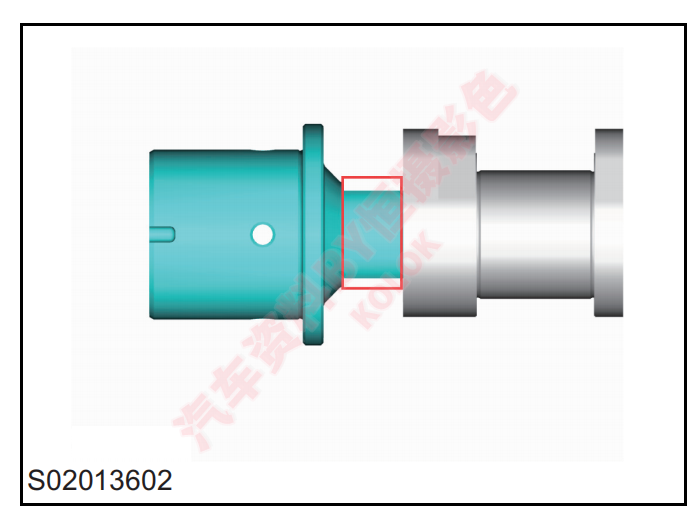

3 用合适的工具夹住凸轮轴前端豁口 （图中红色圈 出部分）。

4 装上进气调相器固定到凸轮轴上的 1 个凸轮相位 调 节器电磁阀阀体 ，并拧紧至 （47.5-52.5）牛 米 + （23-27） °。

5 发动机机油加注。参见 “ 发动机机油和机油滤清器 的更换 ” 。 6 装上凸轮轴。参见 “ 凸轮轴的更换 ”。 7 连接蓄电池负极。
