布置图
作者：小编
更新时间：2025-08-09
点击数：

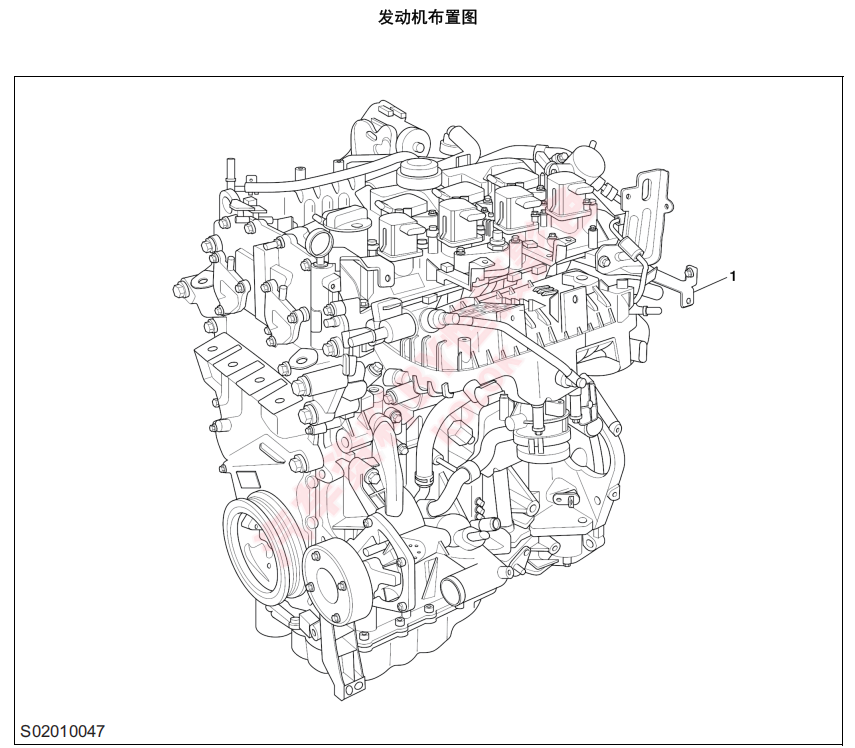

1 2.0T 发动机总成

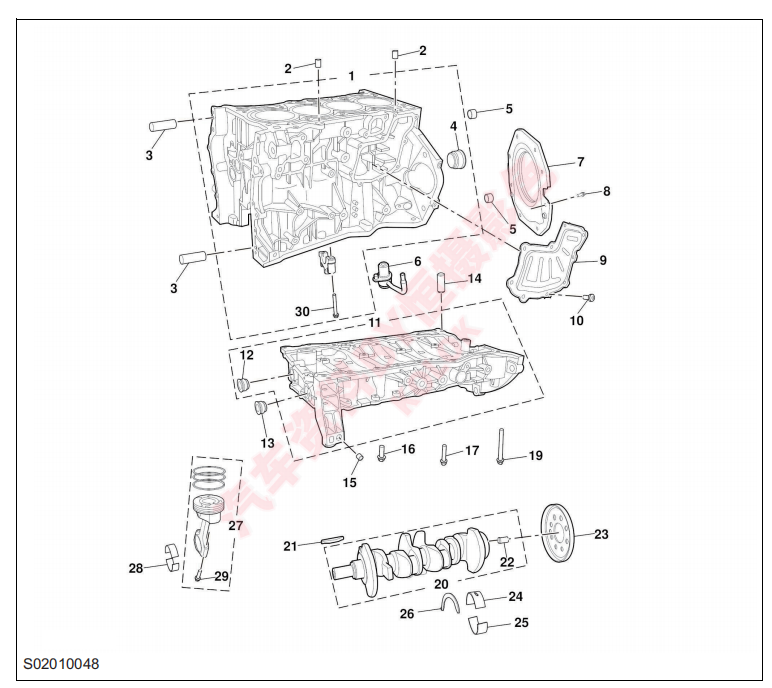

缸体分解图
1 气缸体总成 2 定位销 - 气缸盖 3 定位销 - 正时链罩盖 4 堵塞 - 发动机缸体 5 定位销 - 气缸体 6 活塞冷却喷嘴 7 曲轴后油封总成 8 螺钉 - 曲轴后油封 9 机油分离盖板 10 螺栓 - 机油分离器盖板 11 裙架总成 12 堵塞 - 发动机裙架 13 堵塞 - 发动机裙架 14 定位销 - 下曲轴箱 15 定位销 - 空调压缩机 16 螺栓 - 发动机裙架 17 螺栓 - 发动机裙架 18 螺栓 - 发动机裙架 19 曲轴总成 20 曲轴扭振减震器键 21 定位销 - 曲轴后油封 22 曲轴后油封总成 23 曲轴主轴瓦上 24 曲轴主轴瓦下 25 曲轴止推片 26 活塞连杆总成 27 连杆轴瓦 28 螺栓 - 连杆总成

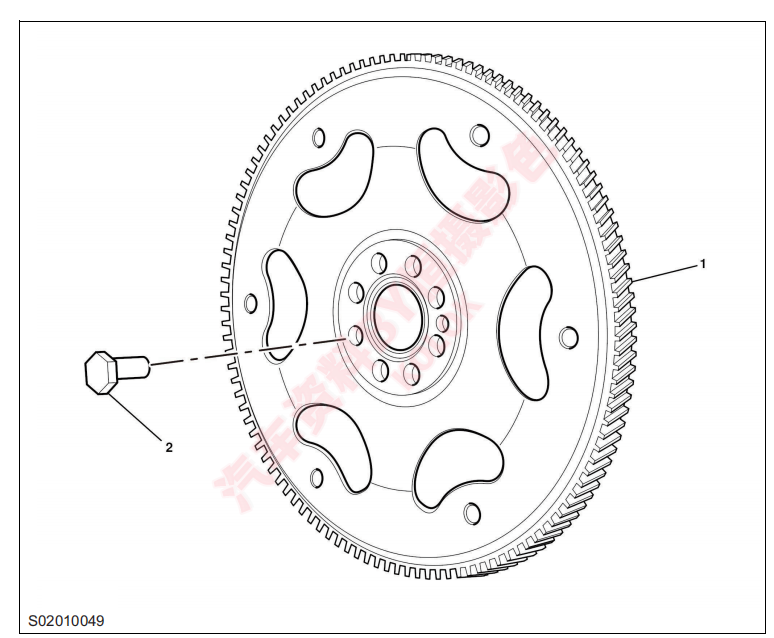

飞轮分解图
1 飞轮总成 2 螺栓 - 飞轮

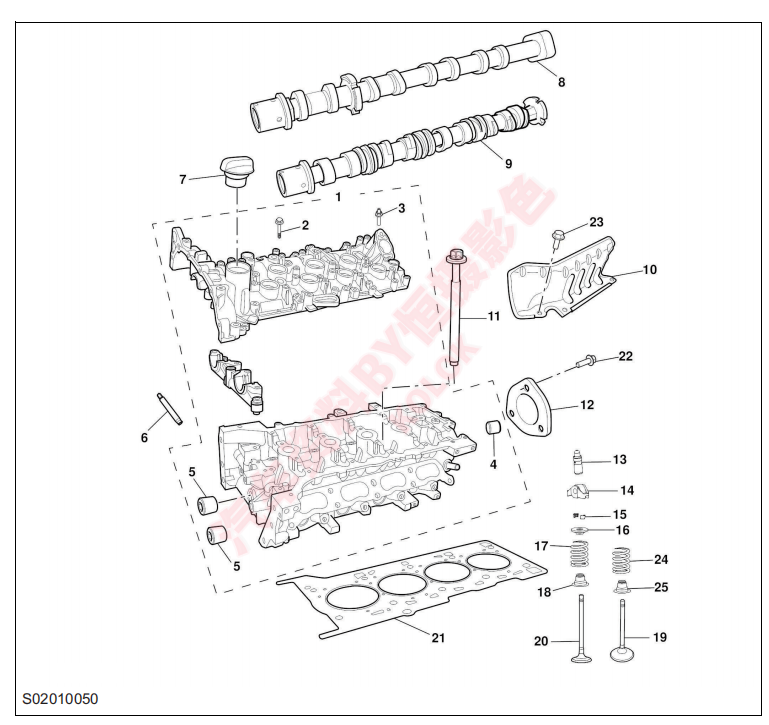

气缸盖分解图
1 发动机气缸盖总成 2 螺栓 - 凸轮轴罩盖 3 双头螺栓 - 凸轮轴罩盖 4 堵塞 - 气缸盖总成 5 堵塞 - 气缸盖总成 6 螺柱 - 增压器 7 机油加油口盖总成 8 排气凸轮轴总成 9 进气凸轮轴总成 10 气缸盖隔热罩 11 螺栓 - 气缸盖总成 12 盖板 - 凸轮检查孔 13 气门挺柱总成 14 气门摇臂 15 气门锁夹 16 气门弹簧盖 17 进气门弹簧 18 进气门油封
19 排气门 20 进气门 21 缸盖垫片 22 螺栓 - 凸轮检查孔盖板 23 螺栓 - 气缸盖隔热罩 24 排气门弹簧 25 排气门油封
