后悬架承载摆臂总成的更换

拆卸

1 拆下后车轮。参见 “ 车轮的更换 ”。

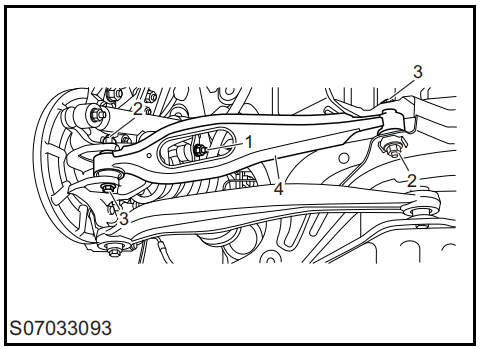

2 拆下后稳定杆连接杆总成固定后悬架承载摆臂总 成的螺母 （1）。

3 拆下后悬架承载摆臂总成固定后转向节的螺母 （2）和螺栓 （3）。

4 拆下后悬架承载摆臂总成固定后副车架总成的螺 母 （2）和螺栓 （3）、垫片。

5 拆下后悬架承载摆臂总成 （4）。

安装

1 安装后悬架承载摆臂总成。

2 安装后悬架承载摆臂总成固定后副车架总成的垫 片、螺母 / 螺栓，紧固至 210±10 牛米，并检查扭 矩。

3 安装后悬架承载摆臂总成固定后转向节的螺母/螺 栓，紧固至 210±10 牛米，并检查扭矩。

4 安装后稳定杆连接杆总成固定后悬架承载摆臂总 成的螺母，紧固至 100±10 牛米，并检查扭矩。 5 安装后车轮。参见 “ 车轮的更换 ”。

说明：螺栓、垫片、螺母均为一次性件。拆卸后需要报 废，不能重复使用。
