后悬架上摆臂的更换

拆卸

1 拆下后车轮。参见 “ 车轮的更换 ”。

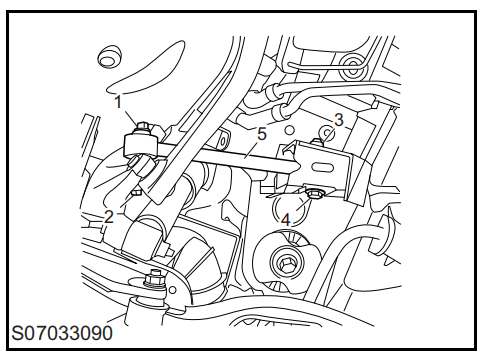

2 拆下后悬架上摆臂总成固定后转向节的螺栓 （1） 和螺母 （2）、垫片，并报废。

3 拆下后悬架上摆臂总成固定后副车架总成的螺栓 （4）和螺母 （3）、垫片，并报废。

4 拆下后悬架上摆臂总成 （5）。

安装

1 安装后悬架上摆臂总成。

2 安装上摆臂总成固定后转向节的螺栓 / 螺母，紧固 至 210±10 牛米，并检查扭矩。

3 安装上摆臂总成固定后副车架总成的螺栓 / 螺母、 垫片，紧固至 210±10 牛米，并检查扭矩。

4 安装后车轮。参见 “ 车轮的更换 ”。

说明：螺栓、垫片、螺母均为一次性件。拆卸后需要报 废，不能重复使用。
