后悬架纵臂总成的更换

拆卸

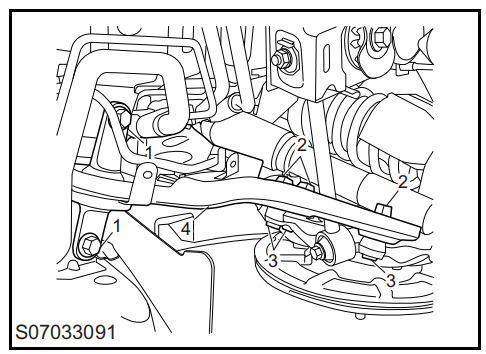

1 拆下后车轮。参见 “ 车轮的更换 ”。

2 断开与后悬架纵臂总成的线束连接。

3 拆下后悬架下纵臂与车身的固定螺栓 （1）。

4 拆下后悬架下纵臂与后转向节的固定螺母（2）和 螺栓 （3）。

5 从车身和后转向节上拆下下纵臂 （4）。

安装

1 安装后悬架纵臂总成。

2 安装后悬架纵臂总成固定车身的螺栓，紧固至 150±10 牛米 +45±5°，并检查扭矩。

3 安装后悬架纵臂总成固定车后转向节的螺栓 / 螺 母，紧固至 210±10 牛米，并检查扭矩。

4 安装与后悬架纵臂总成的线束连接。

5 安装后车轮。参见 “ 车轮的更换 ”。

说明：螺栓、垫片、螺母均为一次性件。拆卸后需要报 废，不能重复使用。
