变速箱油冷管总成的更换

拆卸

1 拆下发动机下护板。参见“发动机下护板的更换”。

2 拆下变速箱油冷管总成两端卡箍。

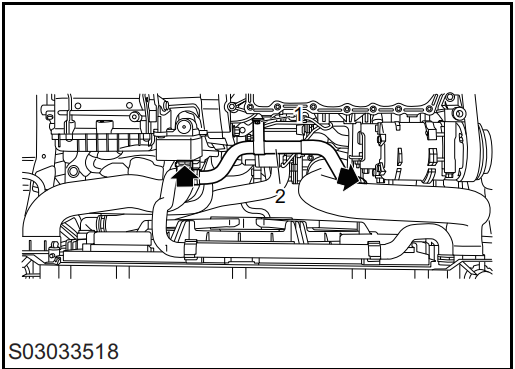

3 拆下变速箱油冷管总成固定发动机总成的螺母 （1）。

4 拆下变速箱油冷管总成 （2）。

安装

1 安装变速箱油冷管总成。

2 安装变速箱油冷管总成固定发动机总成的螺母， 紧固至 9±1 牛米，并检查扭矩。

3 安装变速箱油冷管总成两端卡箍。

4 安装发动机下护板。参见“发动机下护板的更换”。
