液压控制单元阀体的更换

拆卸

1 排空变速箱油。参见 “ 变速箱油的排空和加注 ”。

2 拆下阀体盖。参见 “ 阀体盖的更换 ”。

3 拆下拧松拆出 10 颗阀体固定连接螺栓。

说明：10 颗阀体螺栓的位置可参见：阀体安装里面的 图示。

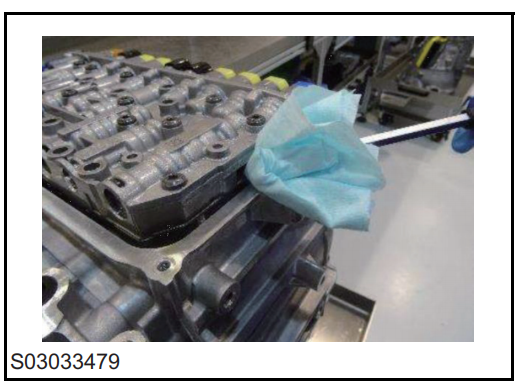

4 使用一字螺丝刀撬出阀体。

说明：撬阀体时，需要再壳体结合面处垫无纺布或纸， 避免损失结合面。 需 2 人配合操作，方便拆卸传感器模块总成螺栓。

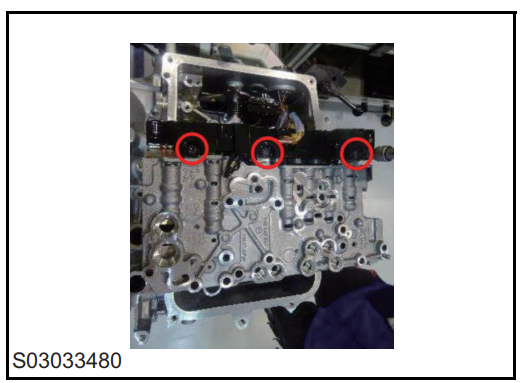

5 拧松拆下 3 颗传感器模块总成固定螺栓。

6 将传感器线束模块总成从阀体上拔出。 7 将拆下的阀体放到清洁的工作台上。

安装

说明：安装前需清洁阀体表面目视可见杂质 安装前清洁阀体安装结合面处的杂质。检查阀体油管 O 型圈有无掉落，割伤（若有进行更换）。

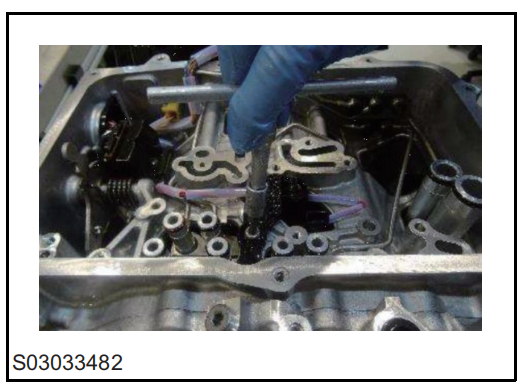

1 使用冲头将变速器手动解锁摇臂固定在解锁状 态。

2 将阀体总成横放于壳体安装结合面处。

3 安装传感器线束至阀体。

4 拧紧 3 颗传感器模块总成固定螺栓，并紧固螺栓。

5 安装阀体至变速器总成。 6 手动按压阀体四角，保证到位。

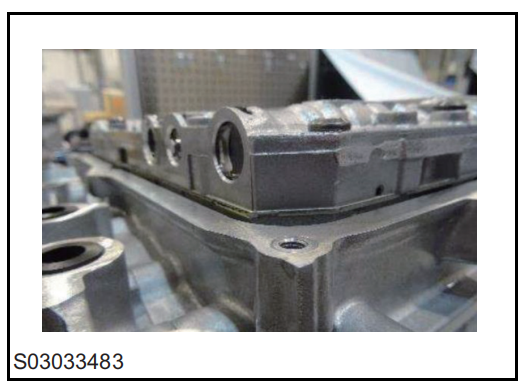

注意：阀体合箱前必须检查：传感器线束走向正确，如 下图所示，避免合箱压损。 阀体合箱后必须检查：阀体中间板与壳体平面相对 齐。

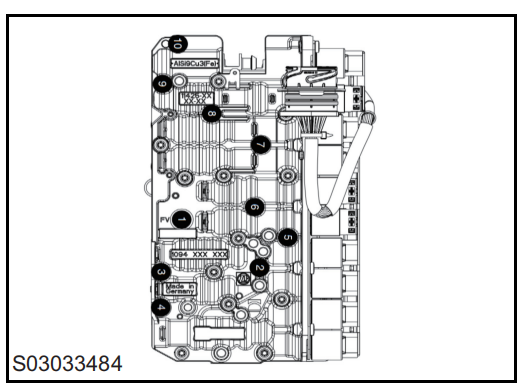

7 按顺序安装拧紧 10 颗阀体固定连接螺栓，紧固至 8±0.8 牛米，并检查扭矩。

8 安装阀体盖。参见 “ 阀体盖的更换 ”。

9 加注变速箱油。参见 “ 变速箱油的排空和加注 ”。
