传感器模块总成 （含线束）的更换
作者：小编
更新时间：2025-08-11
点击数：
拆卸
1 断开蓄电池负极。
2 拆下空气滤清器总成。参见 “ 空气滤清器总成的更 换 ”。

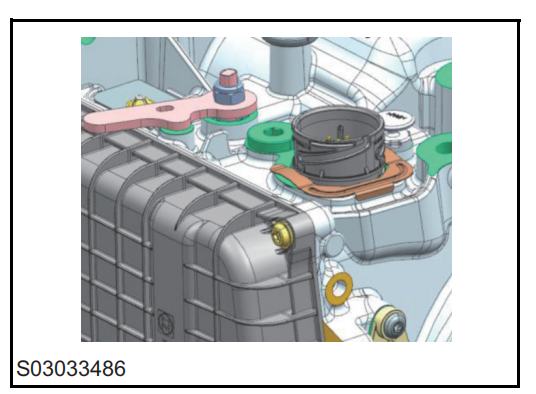

3 拆下阀体穿缸件处的大线束接插件。使用一字螺 丝刀拆出阀体盖线束卡扣。
4 拆下液压控制单元阀体。参见 “ 液压控制单元阀体 的更换 ”。

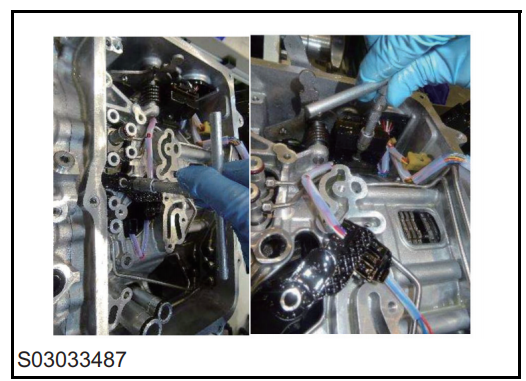

5 拆卸 1 颗转速传感器螺栓和 1 颗驻车传感器螺栓。

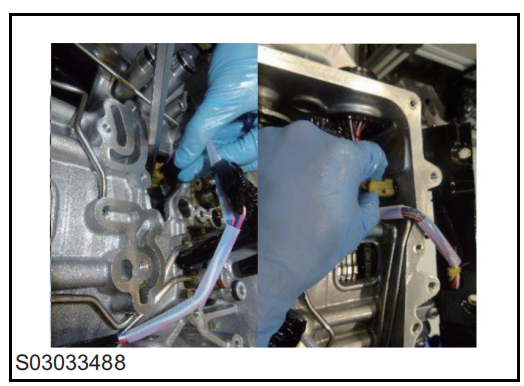

6 使用一字小螺丝刀拆卸 Sensor F 传感器接插件， 拆卸 Sensor A 传感器接插件。

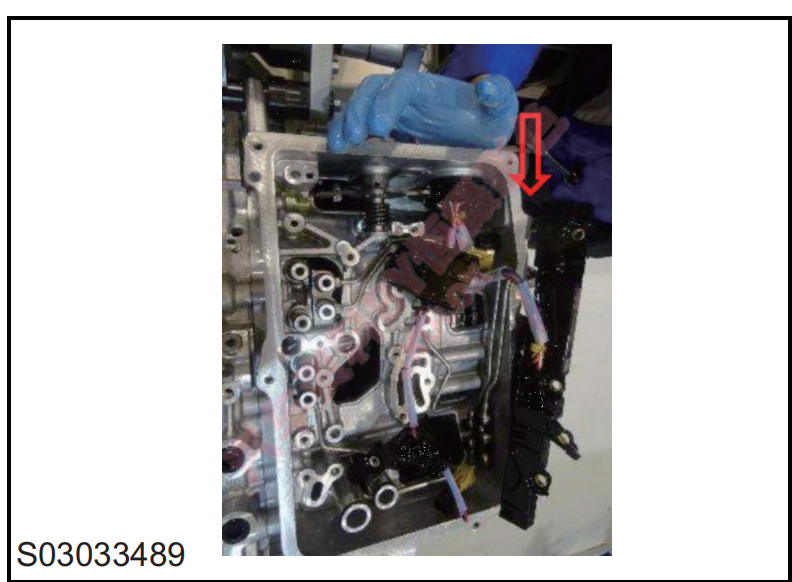

7 使用手掌将大线束传感器接头自外向内推出，取 下传感器模块总成 （含线束）。
安装
1 取传感器模块总成（含线束），将大线束接头自内 向外推出。
2 安装 Sensor F 传感器接插件，安装 Sensor A 传 感器接插件。
说明：安装完后，确认 Sensor A、 Sensor F 传感器 接插件卡扣处于锁死状态。
3 拧紧转速传感器和驻车位置传感器螺栓，紧固至 5.5±0.55 牛米，并检查扭矩。
4 安装阀体盖线束卡扣。
5 安装液压控制单元阀体。参见 “ 液压控制单元阀体 的更换 ”。
6 安装空气滤清器总成。参见 “ 空气滤清器总成的更 换 ”。
7 连接蓄电池负极。
