四轮定位

检查

1 只能用经本公司批准认可的设备进行车辆的四轮 定位调整。

2 设备必须按照制造商的要求调校过。

3 确保将正确的车辆数据输入到设备中。

4 检查转向横拉杆球节、前下摆臂球节和车轮轴承 是否磨损。如需要请更换或维修。

5 检查并调节轮胎压力。

6 在四轮定位仪上升起车辆。

7确保车辆处于整备质量状况，举升车辆。

8 确保车轮安装夹具调节到正确尺寸并牢牢地固定 到车辆上。

9 确保摄像头正确安装和对准。

10 根据设备制造说明书进行车轮的定位调整。放下 车辆，使车辆悬架处于正常的状态。

11 确保方向盘处于中心位置。

调节

1 观察试验设备上的读数并按要求调节四轮定位数 据。

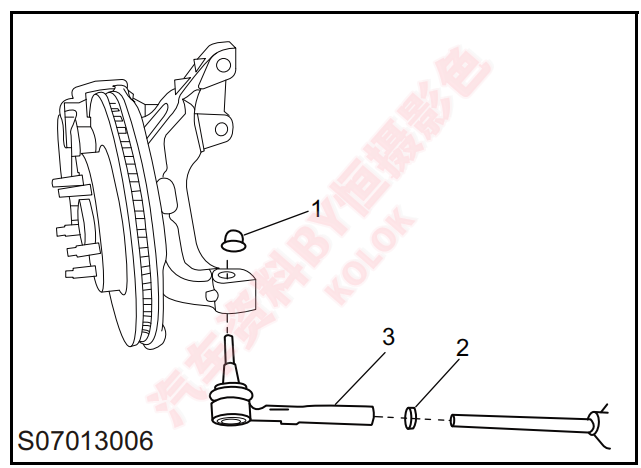

2 前轮前束调整： a. 松开转向器外拉杆上的锁紧螺母 （2）。 b. 调整转向横拉杆，使前轮定位参数到规定值。 c. 把锁紧螺母拧紧到 65±5 牛米。

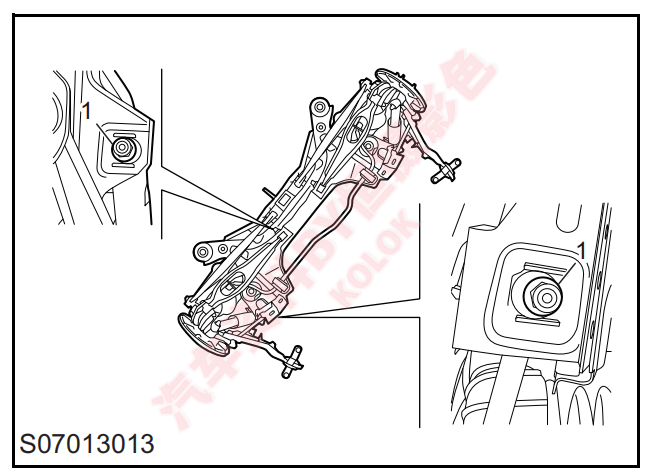

d. 另一侧重复上述步骤。 3 后悬定位调整： a、松开后悬架上摆臂总成偏心螺栓和螺母 （1），直至 螺母与垫片有间隙； b、松开后悬架承载摆臂总成偏心螺栓和螺母 （2），直 至螺母与垫片有间隙； c、待四轮定位到位后，打紧悬架承载摆臂总成偏心螺栓 和螺母，紧固至 210±10Nm ；打紧后悬架上摆臂总成偏 心螺栓和螺母，紧固至 210±10Nm。
