制动盘检查

拆卸

1 拆下车轮。参见 “ 车轮的更换 ”。

2 拆下制动钳至转向节固定螺栓，取下制动钳总成 并用托架托住。

注意：不要把制动钳挂在软管上。

3 制动盘的工作表面有轻微的锈斑、划痕和沟槽可 以用砂纸砂磨清除。当工作表有严重磨损、划痕或 裂纹时，应对制动盘进行车削加工或更换新的制 动盘。

4 用外径千分尺在制动盘与摩擦片接触中心圆周上 的 8 处以上测试点测量制动盘厚度，制动盘最小 厚度不应低于技术参数中规定的值，如果超过界 限，就必须更换制动盘。

注意：制动盘必须成对更换，除非该盘刚换成新的还不 到 1500 公里。

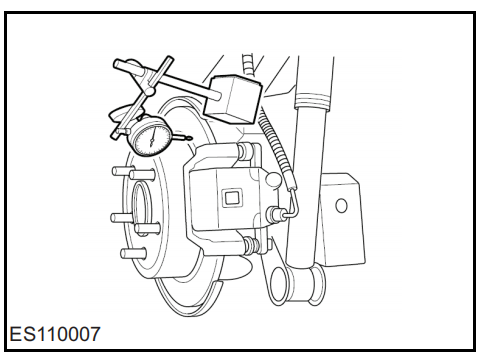

5 将千分尺固定在转向节上，如下图所示。把千分表 头固定在离制动盘边缘 10mm 的地方。

6 给千分表调零，转动车轮一圈，来测量制动盘跳 动量，制动盘跳动量不得超过技术参数中规定的 值，如果超过将会引起制动时踏板的振动和抖动。

7 如果制动盘的跳动量超过界限： 1) 拆下制动盘。 2) 确保制动盘到轮毂法兰的清洁。 3) 安装制动盘。 4) 按上面的步骤再检查制动盘的跳动量。 5) 如果跳动量还超过界限，更换制动盘。

8 安装制动钳总成。

9 装上车轮。参见 “ 车轮的更换 ”。

10 踩下制动踏板数次以调整制动块。
