车身控制器模块的更换

拆卸

1 断开蓄电池负极。

2 拆下仪表板驾驶员侧下护板总成。参见 “ 仪表板驾 驶员侧下护板总成的更换 ”。

3 拆下驾驶室保险丝盒与仪表板横梁固定螺母，移 开驾驶室保险丝盒。

4 断开车身控制器模块的线束连接器。

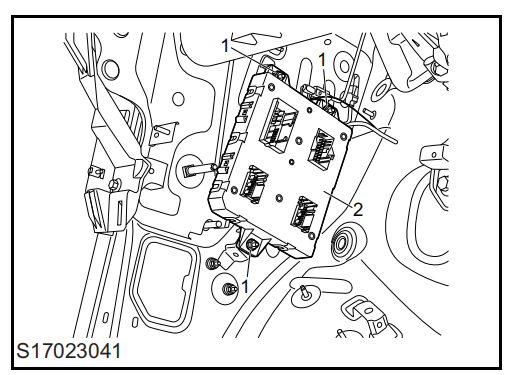

5 拆下车身控制器模块螺母 （1）。

6 拆下车身控制器模块 （2）。

安装

1 安装车身控制器模块。

2 安装车身控制器模块螺母，紧固至 4±1 牛米，并 检查扭矩。

3 线束连接器连接到车身控制器模块。

4 安装驾驶室保险丝盒。

5 安装驾驶室保险丝盒固定仪表板横梁螺母，紧固 至 5±0.5 牛米，并检查扭矩。

6 安装仪表板驾驶员侧下护板总成。参见 “ 仪表板驾 驶员侧下护板总成的更换 ”。

7 连接蓄电池负极。

8 进行车身控制器模块的学习。
