变道辅助雷达及支架总成的更换

拆卸

1 断开蓄电池负极。

2 拆下后保险杠总成。参见“后保险杠总成的更换”。

3 拆下变道辅助雷达及支架总成固定加强版的螺母 （1）。

4 断开变道辅助雷达及支架总成的线束连接器。

5 拆下变道辅助雷达及支架总成 （2）。

安装

1 安装变道辅助雷达及支架总成。

2 安装变道辅助雷达及支架总成的线束连接器。

3 安装变道辅助雷达及支架总成固定加强版的螺 母，紧固至 5±1 牛米，并检查扭矩。

4 安装后保险杠总成。参见“后保险杠总成的更换”。

5 连接蓄电池负极。

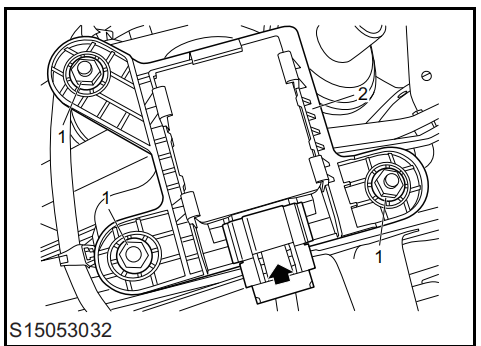

说明：图为左侧变道辅助雷达及支架总成，右侧变道辅 助雷达及支架总成和左侧变道辅助雷达及支架总成的 拆装方法类似。

6 进行变道辅助雷达校准。
