时钟弹簧总成的更换

拆卸

1 断开蓄电池负极。

2 拆下驾驶员安全气囊模块总成。参见 “ 驾驶员安全 气囊模块总成的更换 ”。

3 拆下转向盘总成。参见 “ 转向盘总成的更换 ”。

4 拆下转向管柱下护罩总成。参见 “ 转向管柱下护罩 总成的更换 ”。

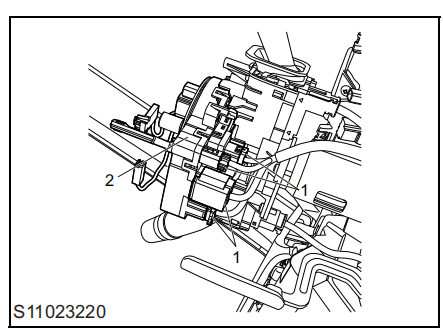

5 断开时钟弹簧总成与时钟弹簧回位圈的电气连接 器 （1）。

6 撬开卡扣，拆下时钟弹簧总成与时钟弹簧回位圈 （2）。

安装

1 装上时钟弹簧总成与时钟弹簧回位圈。

2 连接时钟弹簧总成与时钟弹簧回位圈的电气连接 器。

3 装上转向管柱下护罩总成。参见 “ 转向管柱下护罩 总成的更换 ”。

4 装上转向盘总成。参见 “ 转向盘总成的更换 ”。

注意：时钟弹簧安装要求： ·

时钟弹簧有固定插销，在安装方向盘之前，此插销不能 拔下，否则容易使得时钟弹簧自由转动，偏离对中位 置。 · 在安装方向盘时，拔下插销，确认时钟弹簧是否在对中 位置（在时钟弹簧表面窗口见有黄色标 记，即在对中位 置），确认对中，可固定方向盘。· 如果时钟弹簧不在对中位置，请将时钟弹簧调整到对 中位置，然后再安装方向盘。 · 拆装时钟弹簧可能会导致方向盘转角传感器位置改 变，安装完成后请用售后诊断仪对方向盘转角传感器进 行零点标定（如不进行标定，可能会导致 ESP 警告灯常 亮）。

5 装上驾驶员安全气囊模块总成。参见 “ 驾驶员安全 气囊模块总成的更换 ”。

6 连接蓄电池负极。
