拆卸
1 断开蓄电池负极。
2 拆下 C 柱上饰板总成。参见 “C 柱上饰板总成的更 换 ”。
3 拆下 D 柱上饰板总成。参见 “D 柱上饰板总成的更 换 ”。
4 拆下第三排座椅。参见“第三排三人座椅的更换”。 5 拆下安全带固定下方的螺栓。参见 “ 第三排座椅安 全带的更换 ”。
6 拆下堵盖 （1）。
7 拆下后侧围饰板总成固定螺钉 （2）。
8 断开与后侧围饰板总成相连的线束连接器。
9 拆下后侧围饰板总成 （3）。
10 如有需要，拆下 USB 充电器。
安装
1 如有需要，拆下 USB 充电器。
2 安装后侧围饰板总成。 3 安装与后侧围饰板总成相连的线束连接器。
4 安装后侧围饰板总成固定螺钉，紧固至扭矩，并检 查扭矩。
5 安装堵盖。
6 安装安全带固定下方的螺栓。参见 “ 第三排座椅安 全带的更换 ”。
7 安装第三排座椅。参见“第三排三人座椅的更换”。
8 安装 D 柱上饰板总成。参见 “D 柱上饰板总成的更 换 ”。
9 安装 C 柱上饰板总成。参见 “C 柱上饰板总成的更 换 ”。
10 连接蓄电池负极。

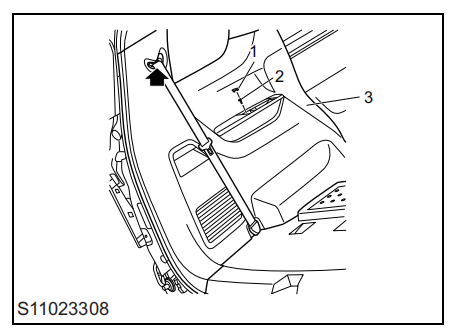

说明：图为左侧后侧围饰板总成。右侧后侧围饰板总成 和左侧后侧围饰板总成的拆装方法相似。
