发动机舱保险丝盒的更换
作者：小编
更新时间：2025-08-13
点击数：
拆卸
1 断开蓄电池负极电缆。

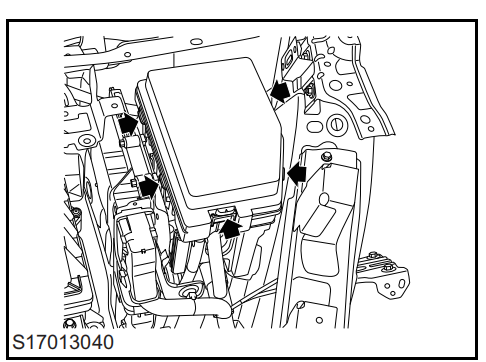

2 松开保险丝盒上盖到保险丝盒的卡扣，并取下保 险丝盒上盖。

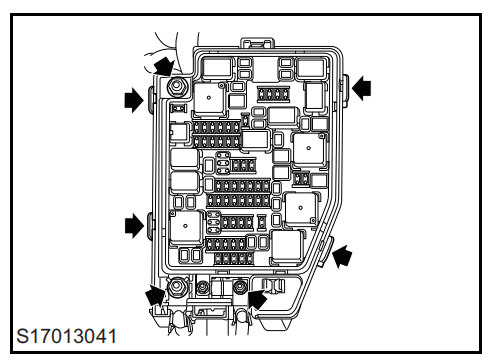

3拆下将蓄电池正极电缆固定到发动机保险丝盒的 螺母，拿开线束。
4 拆下将 DC/DC 正极电缆固定到发动机保险丝盒 的螺母，拿开线束。
5 拆下将线束固定到发动机保险丝盒的 M6 螺母，拿 开线束。
6 松开将发动机舱保险丝盒固定到保险丝盒下盖的 卡扣，并提起发动机舱保险丝盒。
7 断开发动机舱保险丝盒背部的线束连接器，拆下 发动机舱保险丝盒。

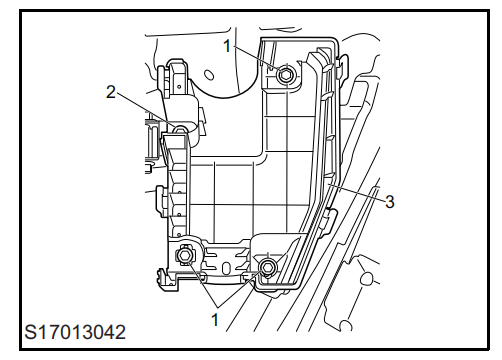

8 拆下将保险丝盒底座固定到车身上的螺栓 (1,2)， 拆下保险丝盒底座 (3)。
安装
1 将发动机舱保险丝盒底座固定到车身上。
2 装上发动机舱保险丝盒底座 3 个 M6 螺栓，拧紧到 9±1 牛米，并检查扭矩。
3 装上发动机舱保险丝盒底座 1 个 M8 螺栓，拧紧到 13±2 牛米，并检查扭矩。
4 线束连接器连接到发动机舱保险丝盒背部。 5 通过卡扣将发动机舱保险丝盒固定到保险丝盒下 盖上。
6 将蓄电池正极电缆固定到保险丝盒上，装上 1 个 螺母，拧紧到 13±2 牛米，并检查扭矩。
7 将蓄电池 DC/DC 正极电缆固定到保险丝盒上，装 上 1 个螺母，拧紧到 13±2 牛米，并检查扭矩。
8 将线束固定到保险丝盒上，装上 1 个 M6 螺母，拧 紧到 6±1 牛米，并检查扭矩。
9 将保险丝盒上盖通过卡扣固定到发动机舱保险丝 盒上。
10 连接蓄电池负极电缆。
