散热器安装框架的更换
1 排放制冷剂。参见 “ 制冷剂的排放与加注 ”。
2 排放发动机的冷却液。参见 “ 发动机冷却液的排放 和加注 ”。
3 拆下前保险杠总成。参见“前保险杠总成的更换”。
4 拆下发动机舱盖锁体总成。参见 “ 发动机舱盖锁体 总成的更换 ”。 5 拆下高、低音喇叭。参见 “ 喇叭的更换 ”。
6 拆下散热器安装支架总成。参见 “ 散热器安装支架 总成的更换 ”。
7 拆下进气导流板。参见 “ 进气导流板的更换 ”。 8 断开散热器水管。
9 拆下中冷器气管。
10 拆下空气滤清器进气管。参见 “ 空气滤清器进气管 的更换 ”。
11 撬开散热器安装框架上的真空管卡扣，并移开真 空管。
12 拆下变速箱润滑油冷却器进水管总成。参见 “ 变速 箱润滑油冷却器进水管总成的更换 ”。
13 拆下散热器安装框架固定的线束卡扣。

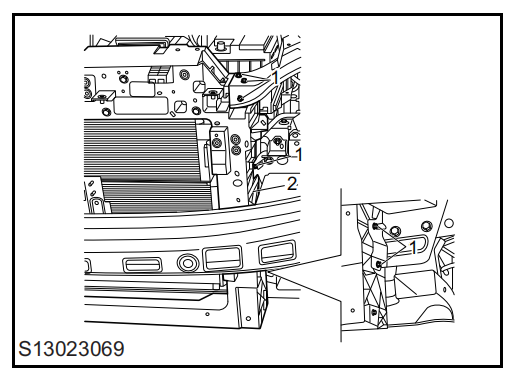

14 拆下散热器安装框架固定前保横梁安装板的螺栓 （1）。
15 拆下散热器安装框架 （2）。
安装
1 安装散热器安装框架。
2 安装散热器安装框架固定前保横梁安装板的螺 栓，紧固至 9±1 牛米，并检查扭矩。
3 安装散热器安装框架固定线束卡扣。
4 安装变速箱润滑油冷却器进水管总成。参见 “ 变速 箱润滑油冷却器进水管总成的更换 ”。
5 将真空管固定至散热器安装框架。 6 安装空气滤清器进气管。参见 “ 空气滤清器进气管 的更换 ”。
7 安装中冷器气管。
8 安装散热器水管。
9 安装进气导流板。参见 “ 进气导流板的更换 ”。
10 安装散热器安装支架总成。参见 “ 散热器安装支架 总成的更换 ”。
11 安装高、低音喇叭。参见 “ 喇叭的更换 ”。
12 安装发动机舱盖锁体总成。参见 “ 发动机舱盖锁体 总成的更换 ”。
13 安装前保险杠总成。参见“前保险杠总成的更换”。
14 加注发动机的冷却液。参见 “ 发动机冷却液的排放 和加注 ”。
15 加注制冷剂。参见 “ 制冷剂的排放与加注 ”。
