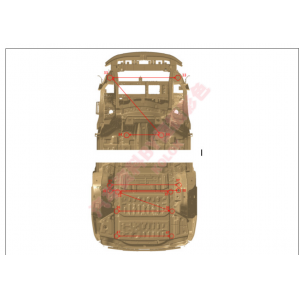

车身底部安装孔图示说明

39&40. 背门铰链安装孔 41&42. 尾门气撑杆安装孔 （对称） 43. 尾门锁扣安装孔 44...

车身底部

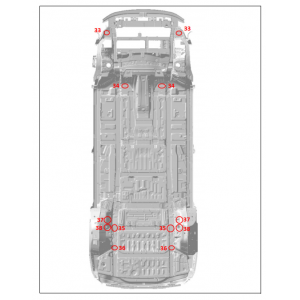

33 前副车架前安装点 34 前副车架后安装点 35 后副车架前安装点 36 后副车架后安装点 37...

车身舱安装孔图示说明

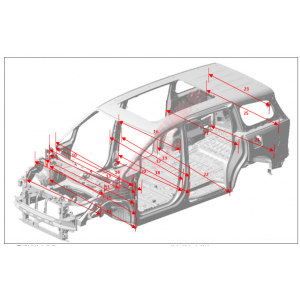

车身舱总成

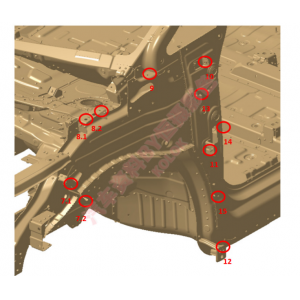

7 翼子板前安装孔 8 翼子板上前安装孔 9 翼子板上后安装孔 10 翼子板上安装孔 11 翼子板中...

前舱安装孔图示说明

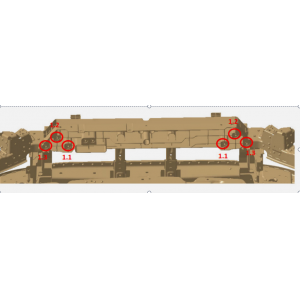

1. 散热器固定支架安装孔 2. 前舱罩上安装孔 3. 前保险杠连接板固定孔 4. 前照灯安装孔5....

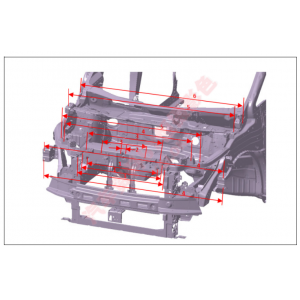

前舱

1 散热器固定支架安装孔 2 前舱罩上安装孔 3 前保险杠连接板固定孔 （对称） 4 前照灯安装孔 ...

尾门

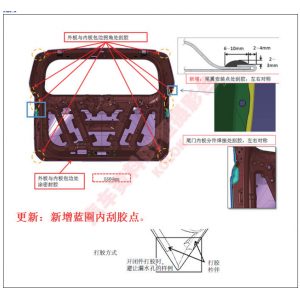

说明：焊缝密封胶：零件号 C00005393。 装配要求： 尾门包边按图示进行密封拐角处刮胶处理。 ...

发盖

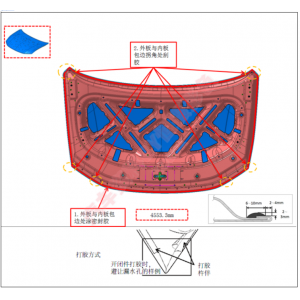

说明：焊缝密封胶：零件号 C00005393。 装配要求： 发盖包边按图示进行密封。 拐角处刮胶处理...

移门

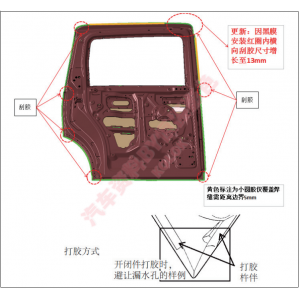

说明：焊缝密封胶：零件号 C00005393。 装配要求： 移门边按图示进行密封。 图示为左侧，右侧...

密封胶装配

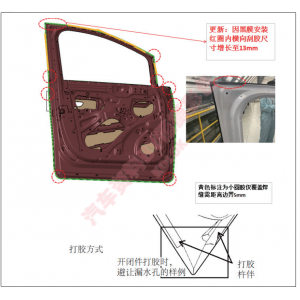

说明：焊缝密封胶：零件号 C00005393。 装配要求： 前门门边按图示进行密封。 前门拐角采用擦...
