电动滑移门供电装置的更换

拆卸

1 断开蓄电池负极。

2 拆下移门内饰板总成。参见 “ 移门内饰板总成的更 换 ”。

3 拆下侧移门踏板覆盖件。参见 “ 侧移门踏板覆盖件 的更换 ”。

4 拧下电动滑移门供电装置的螺栓 （1）。

5 断开驱动系统总成线束。

6 拆下移门供电装置电器连接器。

7 拆下移门供电装置 （2）。

安装

1 安装移门供电装置。

2 安装移门供电装置电器连接器。

3 安装移门供电装置至移门驱动系统总成螺栓，紧 固至 9±1 牛米，并检查扭矩。

4 安装移门供电装置至车门螺栓，紧固至 9±1 牛米， 并检查扭矩。

5 安装侧移门踏板覆盖件。参见 “ 侧移门踏板覆盖件 的更换 ”。

6 安装移门内饰板总成。参见 “ 移门内饰板总成的更 换 ”。

7 连接蓄电池负极。

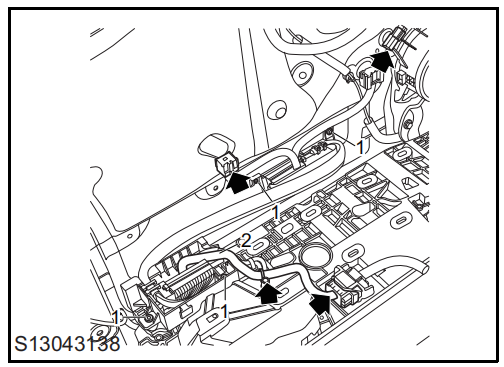

说明：图为左侧电动滑移门供电装置。右侧电动滑移门 供电装置和左侧电动滑移门供电装置的拆装方法类 似。
