后保险杠总成的更换

拆卸

1 断开蓄电池负极。

2 拆下两侧的后轮罩衬板。参见 “ 后轮罩衬板的更换 ”。

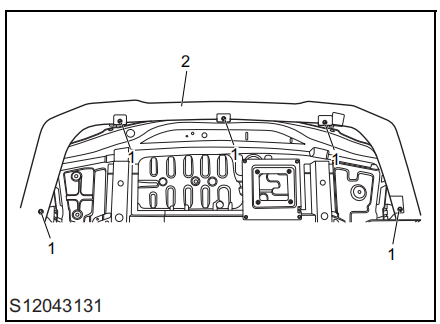

3 拆下堵盖，拆下后保险杠总成固定车身的螺栓 （1）。

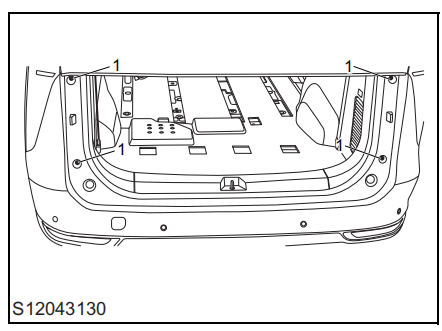

4 拆下后保险杠蒙皮螺栓 （1）。

5 断开与后保险杠总成相连的线束连接器。

6 拆下后保险杠总成 （2）。

7 如有需要。拆下倒车雷达传感器、后雾灯、倒车 灯。

安装

1 如有需要。安装倒车雷达传感器、后雾灯、倒车 灯。

2 安装后保险杠总成。

3 安装与后保险杠总成相连的线束连接器。

4 安装后保险杠蒙皮螺栓，紧固至 5±1 牛米，并检 查扭矩。

5 安装两侧的后轮罩衬板。参见 “ 后轮罩衬板的更换 ”。

6 连接蓄电池负极。
