前排腰带预紧器总成的更换

拆卸

警告：在断开蓄电池 （或汽车上可能已连接的任何辅助电源）连接之后，必须允许 SRS 控制模块电容器放电至少 10 分钟，然后才能开始拆卸安全气囊。

1 断开蓄电池负极，等 10 分钟，即 SRS 后备电路 放电完成后才可以着手工作。

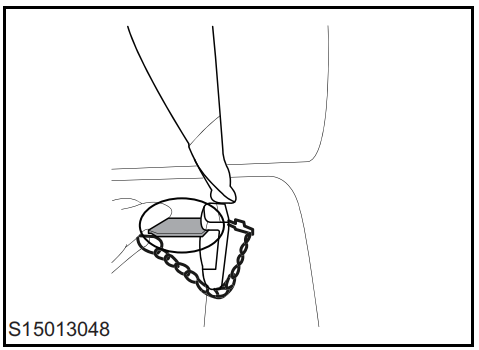

2 用专用工具 C00189258 拆下前排左侧预紧限力式 安全带总成与前排左侧腰带预紧器总成的连接。

3 拆下 B 柱下饰板总成。参见 “B 柱下饰板总成的更 换 ”。

4 断开前排腰带预紧器总成的电气连接器。

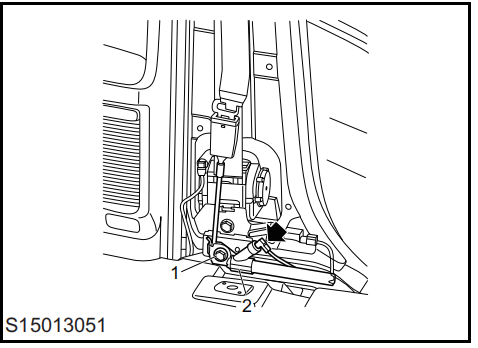

5 拆下将前排腰带预紧器总成固定在车身上的螺栓 （1）。

6 从车上取下前排左侧腰带预紧器总成 （2）。

安装

1 将前排左侧腰带预紧器总成固定到车身上，装上 螺栓拧紧到 50±5 牛米，并检查扭矩。

2 连接前排腰带预紧器总成的电器连接器。

3 安装 B 柱下饰板总成。参见 “B 柱下饰板总成的更 换 ”。

4 安装前排预紧限力式安全带总成与前排腰带预紧 器总成的连接。

5 连接蓄电池负极。

说明：图为左侧前排腰带预紧器总成。右侧前排腰带预 紧器总成与左侧前排腰带预紧器总成拆装方法类似。
