部件位置

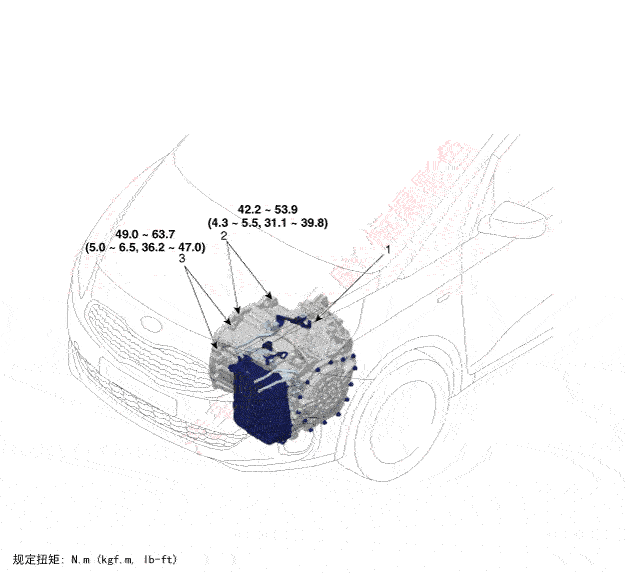

1.自动变速器总成
2.自动变速器上部固定螺栓

3.起动机固定螺栓

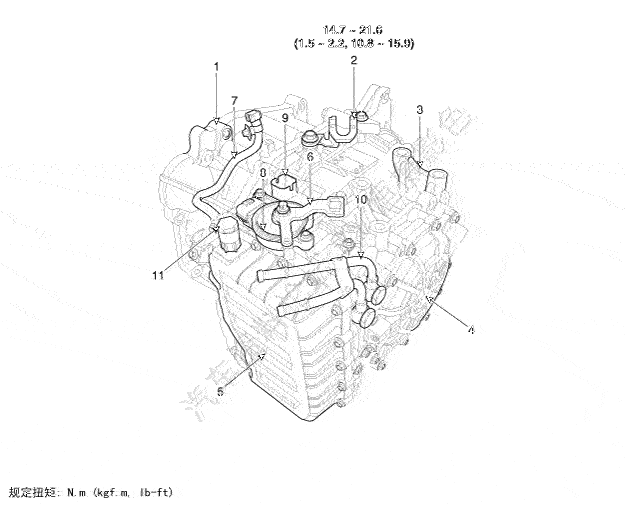

1.液力变矩器壳
2.换档拉线支架
3.自动变速器壳
4.后盖
5.阀体盖
6.手动控制杆

7.通风软管
8.档位开关
9.电磁阀连接器
10.油冷却器管
11.注入孔(空心螺栓)

拆卸

1.	拆卸空气滤清器总成和空气导管。 (参考发动机机械系统-"空气滤清器")

2.	拆卸蓄电池和蓄电池托架。 (参考EE系统-蓄电池)

3.	拧下螺栓(A)后，拆卸搭铁线路。

4.	分离电磁阀连接器(A)和档位开关连接器(B)。

拧下螺母(A)和螺栓(B)后，拆卸换档拉线(C)。

规定扭矩：

(A)9.8~13.7N•m(1.0~1.4kgf•m,7.2~10.1lb•ft)

(B)14.7~21.6N•m(1.5~2.2kgf•m,10.9~15.9Ib•ft)

6.	拆卸自动变速器油冷却软管夹(A)后，分离软管(B)。

拧下线束固定螺栓(A)。

规定扭矩：

9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)

8.	从支架上拆卸导线夹。

9.	拆卸车颈盖。 (参考BD部分-车颈顶盖)

10.	分离雨刮器电机线束连接器(A)。

11.	拆卸车颈盖板(B)。

12.

拧下自动变速器上固定螺栓(A-2个)和起动机固定螺栓 (B-2个)。

规定扭矩：

(A)42.2~54.0N•m(4.3~5.5kgf•m,31.1~39.8lb•ft)

(B)49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0lb•ft)

13.	装配发动机支架夹具。 (参考专用工具-"发动机支撑夹具总成图")

14.	使用发动机支架(横梁编号：09200-3N000，支架： 09200-A3100，适配器：09200-4X000)安全固定发动机和变速器总成。

15.	拆卸前轮胎。 (参考悬架系统-"轮胎")

16.

拆卸盖(A)。

17.

拧下自动变速器固定支架螺栓(A)。

规定扭矩：

88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.8Ib•ft)

18.

拆卸自动变速器支撑支架(A)。

规定扭矩：

58.8~78.5N•m(6.0~8.0kgf•m,43.4~57.9lb•ft)

19.

用千斤顶升起车辆。

20.	拆卸车底护板和侧下盖。 (参考发动机机械系统-"发动机室底盖")

21.	拆卸驱动轴总成。 (参考驱动轴和车桥部分-前驱动轴)

22.

拆卸隔热板(A)。

23.

拆卸支架(A)。

24.

拆卸防尘罩(A)。

规定扭矩：

42.2~48.1N•m(4.3~4.9kgf•m,31.1~35.4Ib•ft)

25.

转动曲轴，拧下液力变矩器固定螺栓(A)。

规定扭矩：

45.1~52.0N•m(4.6~5.3kgf•m,33.3~38.3Ib•ft)

拧紧前，在螺栓的螺纹上涂抹润滑油。

26.

拆卸滚动止动块(A)。

规定扭矩：

螺母(B)：

107.9~127.5N•m(11.0~13.0kgf•m,79.6~94.0Ib•ft)

螺栓(C)：

49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0Ib•ft)

27.

用千斤顶支撑变速器后，拧下固定螺栓(A、B)。

规定扭矩：

(A)42.2~54.0N•m(4.3~5.5kgf•m,31.1~39.8lb•ft)

(B)42.2~48.1N•m(4.3~4.9kgf•m,31.1~35.4lb•ft)

28.

缓慢降低千斤顶，拆卸变速器。

拆卸变速器总成时小心不要损坏附近的其它系统或部件。

安装

1.	按拆卸的相反顺序安装。

更换或重新安装自动变速器总成后，必须执行下列程序：

●	添加自动变速器油。 (参考油压系统-"油")

●	如果变速器壳侧油封损坏且液体泄漏，使用新品更换油封。安装新油封时，使用专用工具(油封安装工具： 09453-3L241，杆：09231-H1100)。

●	维修自动变速器或TCM后，使用GDS删除故障代码。 (不能通过分离蓄电池的方法删除故障代码)。

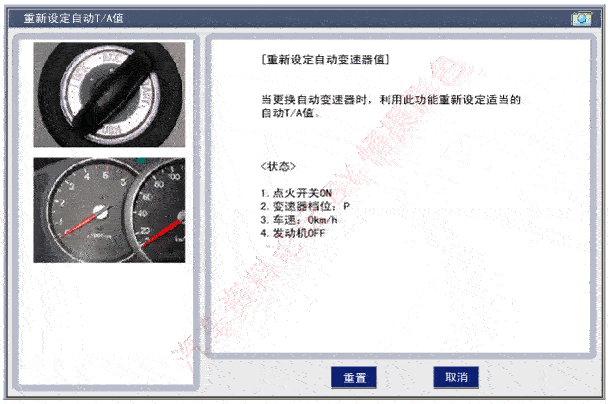

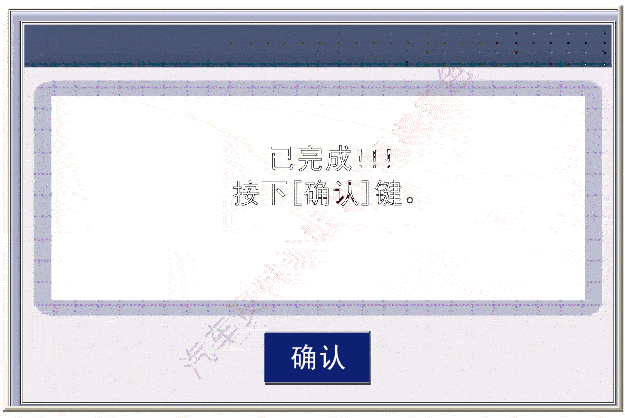

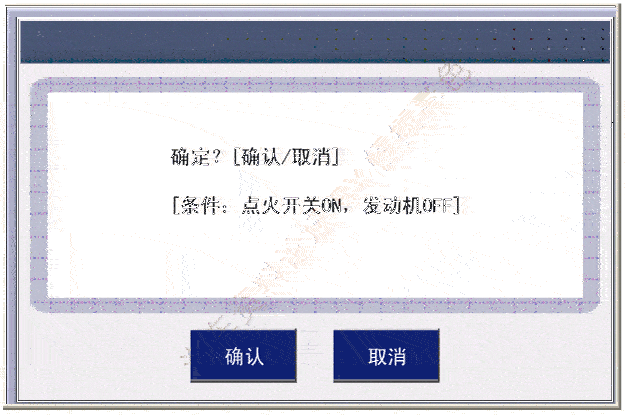

●	更换自动变速器后，使用GDS重新设置自动变速器值。

●	更换变速器后，执行TCM(变速器控制模块)学习，以免出现变速器响应缓慢、加速不稳和起步不稳现象。 (参考自动变速器控制系统-"维修程序")

拆卸

1.	拆卸空气滤清器总成和空气导管。 (参考发动机机械系统-"空气滤清器")

2.	拆卸蓄电池和蓄电池托架。 (参考EE系统-蓄电池)

3.	拧下螺栓(A)后，拆卸搭铁线路。

4.	分离电磁阀连接器(A)和档位开关连接器(B)。

拧下螺母(A)和螺栓(B)后，拆卸换档拉线(C)。

规定扭矩：

(A)9.8~13.7N•m(1.0~1.4kgf•m,7.2~10.1lb•ft)

(B)14.7~21.6N•m(1.5~2.2kgf•m,10.9~15.9Ib•ft)

6.	拆卸自动变速器油冷却软管夹(A)后，分离软管(B)。

拧下线束固定螺栓(A)。

规定扭矩：

9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)

8.	从支架上拆卸导线夹。

9.	拆卸车颈盖。 (参考BD部分-车颈顶盖)

10.	分离雨刮器电机线束连接器(A)。

11.	拆卸车颈盖板(B)。

12.

拧下自动变速器上固定螺栓(A-2个)和起动机固定螺栓 (B-2个)。

规定扭矩：

(A)42.2~54.0N•m(4.3~5.5kgf•m,31.1~39.8lb•ft)

(B)49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0lb•ft)

13.	装配发动机支架夹具。 (参考专用工具-"发动机支撑夹具总成图")

14.	使用发动机支架(横梁编号：09200-3N000，支架： 09200-A3100，适配器：09200-4X000)安全固定发动机和变速器总成。

15.	拆卸前轮胎。 (参考悬架系统-"轮胎")

16.

拆卸盖(A)。

17.

拧下自动变速器固定支架螺栓(A)。

规定扭矩：

88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.8Ib•ft)

18.

拆卸自动变速器支撑支架(A)。

规定扭矩：

58.8~78.5N•m(6.0~8.0kgf•m,43.4~57.9lb•ft)

19.

用千斤顶升起车辆。

20.	拆卸车底护板和侧下盖。 (参考发动机机械系统-"发动机室底盖")

21.	拆卸驱动轴总成。 (参考驱动轴和车桥部分-前驱动轴)

22.

拆卸隔热板(A)。

23.

拆卸支架(A)。

24.

拆卸防尘罩(A)。

规定扭矩：

42.2~48.1N•m(4.3~4.9kgf•m,31.1~35.4Ib•ft)

25.

转动曲轴，拧下液力变矩器固定螺栓(A)。

规定扭矩：

45.1~52.0N•m(4.6~5.3kgf•m,33.3~38.3Ib•ft)

参考

拧紧前，在螺栓的螺纹上涂抹润滑油。

26.

拆卸滚动止动块(A)。

规定扭矩：

螺母(B)：

107.9~127.5N•m(11.0~13.0kgf•m,79.6~94.0Ib•ft)

螺栓(C)：

49.0~63.7N•m(5.0~6.5kgf•m,36.2~47.0Ib•ft)

27.

用千斤顶支撑变速器后，拧下固定螺栓(A、B)。

规定扭矩：

(A)42.2~54.0N•m(4.3~5.5kgf•m,31.1~39.8lb•ft)

(B)42.2~48.1N•m(4.3~4.9kgf•m,31.1~35.4lb•ft)

28.

缓慢降低千斤顶，拆卸变速器。

参考

拆卸变速器总成时小心不要损坏附近的其它系统或部件。

安装

1.	按拆卸的相反顺序安装。

参考

更换或重新安装自动变速器总成后，必须执行下列程序：

●	添加自动变速器油。 (参考油压系统-"油")

●	如果变速器壳侧油封损坏且液体泄漏，使用新品更换油封。安装新油封时，使用专用工具(油封安装工具： 09453-3L241，杆：09231-H1100)。

●	维修自动变速器或TCM后，使用GDS删除故障代码。 (不能通过分离蓄电池的方法删除故障代码)。

●	更换自动变速器后，使用GDS重新设置自动变速器值。

●	更换变速器后，执行TCM(变速器控制模块)学习，以免出现变速器响应缓慢、加速不稳和起步不稳现象。 (参考自动变速器控制系统-"维修程序")
