| 规格 |
| 项目 | 规格 | |
| 变速器类型 | A6MF1 | |
| 发动机类型 | 汽油2.0
MPI | |
| 液力变矩器类型 | 3-元、1-级、2-相式 | |
| 液力变矩器尺寸 | Ø236mm(9.2913in.) | |
| 油泵系统 | Parachoid | |
| 摩擦要素 | 离合器：2个 | |
| 制动器：3个 | ||
| OWC：1个 | ||
| 行星齿轮 | 3个 | |
| 传动比 | 1档 | 4.212 |
| 2档 | 2.637 | |
| 3档 | 1,800 | |
| 4档 | 1.386 | |
| 5档 | 1.000 | |
| 6档 | 0.772 | |
| 倒档 | 3.385 | |
| 主传动比 | 3.510 | |
| 油压平衡活塞 | 2个 | |
| 蓄电池 | 4个 | |
| 电磁阀 | 8个(VFS：6个,ON/OFF：2个) | |
| 变速杆档位 | 4个位置(P、R、N、D) | |
| 机油滤清器 | 1个 | |
VFS：可变力电磁阀
传感器
输入速度传感器
▷类型：霍尔效应传感器
▷规格
| 工作条件(°C)°F | ((-)40~150))-40~302 | |
| 气隙(mm)in. | (0.25~1.9)0.0098~0.0748 | |
| 输出电压(V) | 高电位 | 1.18~1.68 |
| 低电位 | 0.59~0.84 | |
输出速度传感器
▷类型：霍尔效应传感器
▷规格
| 工作条件(°C)°F | ((-)40~150))-40~302 | |
| 气隙(mm)in. | (0.25~1.9)0.0098~0.0748 | |
| 输出电压 | 高电位 | 1.18~1.68 |
| 低电位 | 0.59~0.84 | |
油温传感器
▷类型：负温度系数类型
▷规格
| 温度[(°C)°F] | 电阻(kΩ) |
| (-40)-40 | 48.10 |
| (-20)-4.0 | 15.60 |
| (0)32.0 | 5.88 |
| (20)68.0 | 2.51 |
| (40)104.0 | 1.19 |
| (60)140.0 | 0.61 |
| (80)176.0 | 0.32 |
| (100)212.0 | 0.18 |
| (120)248.0 | 0.10 |
| (140)284.0 | 0.06 |
| (150)302.0 | 0.05 |
档位开关
▷类型：4个端子的输出信号组合
▷规格
| 供应电源(V) | 12 |
| 输出类型 | 组合输出信号 |
电磁阀
直接控制VFS[26/B,T/CON]
▷控制类型：常低型
| 控制压力kpa(kgf/㎠,psi) | 9.81~500.14
(0.1~5.1,1.42~72.54) |
| 电流值(mA) | 50~850 |
| 内部电阻(Ω) | 5-1 |
直接控制VFS[UD/B,OD/C,35R/C]
▷控制类型：常高型
| 控制压力kpa(kgf/㎠,psi) | 500.14~9.81
(5.1~0.1,72.54~1.42) |
| 电流值(mA) | 50~850 |
| 内部电阻(Ω) | 5-1 |
管路压力控制VFS
▷控制类型：常高型
| 控制压力kpa(kgf/㎠,psi) | 500.14~9.81
(5.1~0.1,72.54~1.42) |
| 电流值(mA) | 50~850 |
| 内部电阻(Ω) | 5-1 |
ON/OFF电磁阀(SS-A，SS-B)
▷控制类型：常低型
| 控制压力kpa(kgf/㎠,psi) | 490.33(5.0,71.12) |
| 内部电阻(Ω) | 10~11 |
电磁阀工作表
| SS-A | SS-B | UD/B-VFS | OD/C-VFS | 35R/C-VFS | 26/B-VFS | |
| N/H | N/H | N/H | N/L | |||
| N,P | ● | ● | ● | |||
| 1 | △ | △ | ● | |||
| 2 | ● | ● | ● | |||
| 3 | ● | ● | ||||
| 4 | ● | |||||
| 5 | ● | ● | ||||
| 6 | ● | ● | ● | |||
| L | ● | ● | ||||
| R | ● | ● | ● |
○：连接状态
△：车速高于8km/h时连接
规定扭矩
| 项目 | N•m | kgf•m | lb•ft |
| TCM固定螺母 | 9.8~11.8 | 1.0~1.2 | 7.2~8.7 |
| 换档拉线支架固定螺栓 | 14.7~21.6 | 1.5~2.2 | 10.8~15.9 |
| 输入轴速度传感器装配螺栓 | 9.8~11.8 | 1.0~1.2 | 7.2~8.7 |
| 输出轴速度传感器装配螺栓 | 9.8~11.8 | 1.0~1.2 | 7.2~8.7 |
| 变速杆总成螺栓 | 8.8~13.7 | 0.9~1.4 | 9.4~10.8 |
| 档位开关装配螺栓 | 9.8~11.8 | 1.0~1.2 | 7.2~8.7 |
| 阀体盖固定螺栓 | 13.7~15.7 | 1.4~1.6 | 10.8~11.6 |
| 排油塞 | 38.2~48.1 | 3.9~4.9 | 28.2~35.4 |
| 液力变矩器固定螺栓 | 45.1~52.0 | 4.6~5.3 | 33.3~38.3 |
| 起动机固定螺栓 | 49.0~63.7 | 5.0~6.5 | 36.2~47.0 |
| 自动变速器上固定螺栓(TM=>Eng) | 42.2~53.9 | 4.3~5.5 | 31.1~39.8 |
| 自动变速器下固定螺栓(TM=>Eng) | 42.2~48.1 | 4.3~4.9 | 31.1~35.4 |
| 42.2~53.9 | 4.3~5.5 | 31.1~39.8 | |
| 自动变速器支架固定螺栓 | 58.9~78.5 | 6.0~8.0 | 43.4~57.8 |
| 自动变速器固定支架螺栓 | 88.3~107.9 | 9.0~11.0 | 65.1~79.6 |
| 润滑油 |
| 项目 | 规定润滑油 | 数量 |
| 变速器油 | SK ATF SP-Ⅳ,MICHANG
ATF SP-Ⅳ,NOCA ATF SP-Ⅳ, Kia正品 ATF SP-Ⅳ | 7.1L (1.93U.S gal.,7.71U.S.qt.,6.42Imp.qt.) |
密封胶
| 项目 | 指定密封胶 |
| 后盖 | LOCTITE
FMD-546或THREE-BOND TB1281B |
| 液力变矩器壳 |
| 专用工具 |
| 工具 (号码与名称) | 图示 | 用途 |
| 09200-3N000 发动机支撑支架(横梁) |
| 拆卸和安装变速器 此适配器(专用工具编号：09200-4X000)配备 支架(专用工具编号：09200-A3100)使用 ※配备09200-38001使用 ※参考发动机支撑夹具专用工具总成图 |
| 09200-A3100 发动机支撑夹具(支架) |
| 拆卸和安装变速器 此横梁(专用工具编号：09200-3N000或38001) 配备适配器(专用工具编号：09200-4X000)使用 ※参考发动机支撑夹具专用工具总成图 |
| 09200-4X000 发动机支撑夹具(适配器) |
| 拆卸和安装变速器 此横梁(专用工具编号：09200-3N000或38001) 配备支架(专用工具编号：09200-43100)使用 ※参考发动机支撑夹具专用工具总成图 |
| 09453-3L241 油封安装工具 |
| 安装变速器壳油封 [配备手柄(专用工具编号：09231-H1100)一起使用] |
| 09231-H1100 杆 |
| 安装变速器壳油封 [与油封安装器(SST No.：09453-3L241)一起 使用] |
| 09480-A380 档位开关空档固定销 |
| 档位开关固定在空档 |

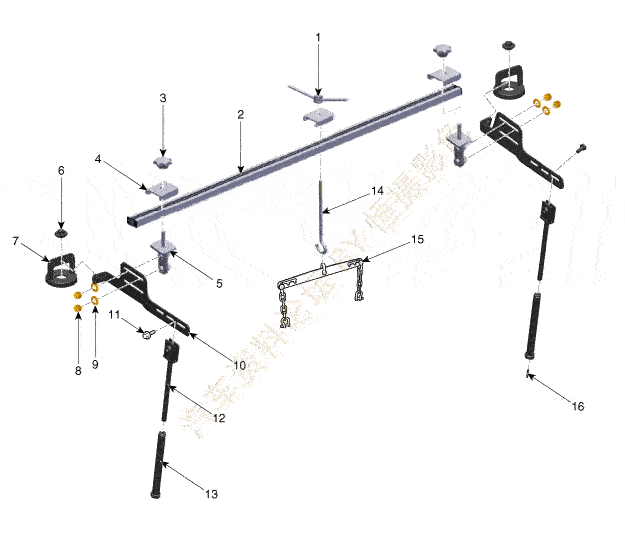

※发动机支撑夹具专用工具总成图
| 1.09200-3N000(手柄) 2.09200-3N000(主横梁) 3.09200-3N000(旋钮) 4.09200-3N000(止动块) 5.09200-3N000(适配器) 6.09200-A3100(螺母) 7.09200-A3100(适配器) 8.09200-3N000(螺母) | 9.09200-3N000(垫圈) 10.09200-A3100(主梁) 11.09200-A3100(螺栓) 12.09200-A3100(支架-1) 13.09200-A3100(支架-2) 14.09200-3N000(悬挂) 15.09200-4X000(适配器) 16.09200-A3100(导销) |
