换挡拉线部件及部件位置和_换挡拉线部件及部件位置和维修步骤

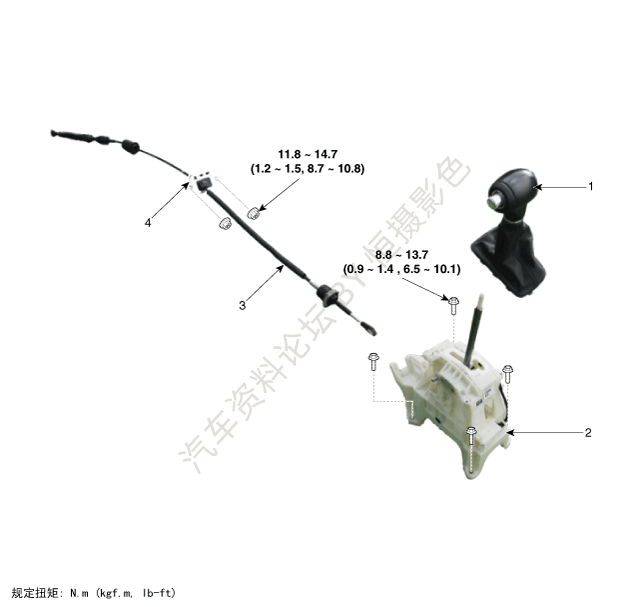

部件

1.变速杆手柄
2.变速杆总成

3.换档拉线总成
4.挡圈

拆卸

1.	拆卸底板控制台总成。 (参考BD部分-底板控制台)

2.	分离控制拉线(A)。

拆卸挡圈(A)和螺母(B)。

规定扭矩：

11.8~14.7N•m(1.2~1.5kgf•m,8.7~10.8lb•ft)

4.	拆卸空气滤清器总成和空气导管。 (参考发动机机械系统-"空气滤清器")

从手动控制杆上拧下螺母(C)。

规定扭矩：

9.8~14.7N•m(1.0~1.4kgf•m,7.2~10.8lb•ft)

6.	从变速器总成侧的支架(A)上拆卸拉线(B)。

7.	向内拉动并拆卸换挡拉线。

安装

按拆卸的相反顺序安装。

参考

●	将变速杆和手动控制杆置于N位置后，安装拉线。

●

调整控制拉线。

调整

1.	将变速杆和手动控制杆置于N位置。

2.	连接变速杆(B)与换档拉线(A)。

3.	朝着"F"方向轻轻推动换挡拉线，以紧固拉线。

按规定扭矩拧紧螺母(A)。

规定扭矩：

9.8~14.7N•m(1.0~1.4kgf•m,7.2~10.8lb•ft)
