电路图及维修步骤_电路图及维修步骤

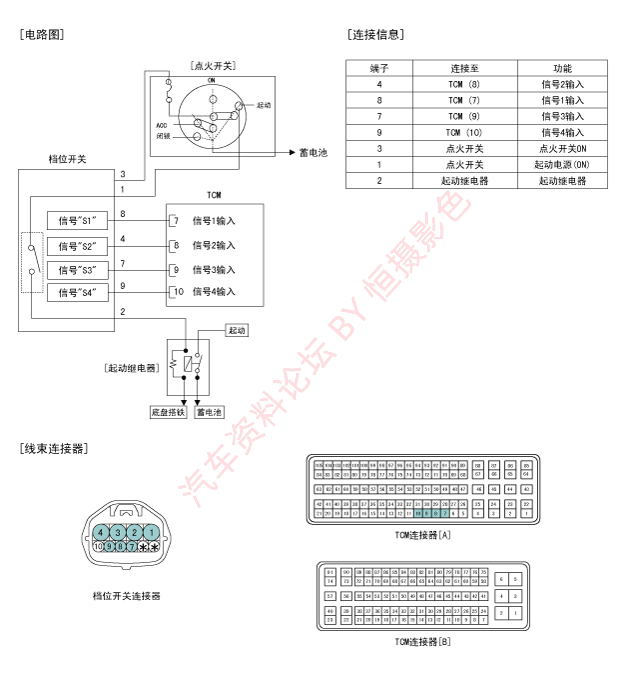

电路图

检查

参考

●	彻底检查连接器的松动、连接不良、弯曲、腐蚀、污染、变质或损坏情况。

电源电路检查

1.	分离档位开关连接器。

2.	点火开关"ON"&发动机"OFF"。

测量档位开关电路的供应电源与搭铁之间的电压。

规格：约12V

信号电路检查

1.	连接档位开关连接器。

2.	点火开关"ON"&发动机"OFF"。

在变速杆换至"P、R、N、D"档期间，测量各端子与搭铁之间的电压。

规格：参考如下"信号代码表"

信号代码表

拆卸

1.	设置室内侧换档杆和变速器侧手动控制杆到"N"位置前确定车辆不侧倾。

2.	分离蓄电池负极导线。

3.	拆卸空气滤清器总成和空气导管。 (参考发动机机械系统-"空气滤清器")

4.	拆卸空气滤清器总成。 (参考发动机机械系统-"空气滤清器")

5.	拧下换档拉线固定螺母(B)。

6.	分离档位开关连接器(A)。

7.	拧下螺母(A)后，拆卸手动控制杆(B)和垫圈。

8.	拧下螺栓(2个)，拆卸档位开关总成。

注意

安装时，轻轻拧紧档位开关总成固定螺栓，以便必要的调整。按规定扭矩拧紧。

安装

1.	安装档位开关(A)。安装时，轻轻拧紧档位开关总成固定螺栓，以便能进行必要调整。

使用专用工具(09480-A3800)或0.1969in.(5mm)螺栓在固定"N"定位孔(B)，并安装手动杆(A)。

规定扭矩：

16.7~20.6N•m(1.7~2.1kgf•m,12.3~15.2Ib•ft)

按规定扭矩拧紧螺栓(C)。

规定扭矩：

9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)

4.	拆卸专用工具(09480-A3800)或0.1969in.(5mm)螺栓。

连接档位开关连接器(A)后拧紧螺母(B)。

规定扭矩：

9.8~13.7N•m(1.0~1.4kgf•m,7.2~10.1lb•ft)

参考

拧紧螺母前调整换档拉线。

(参考自动变速器控制系统-"变速杆")
