电路图及维修步骤

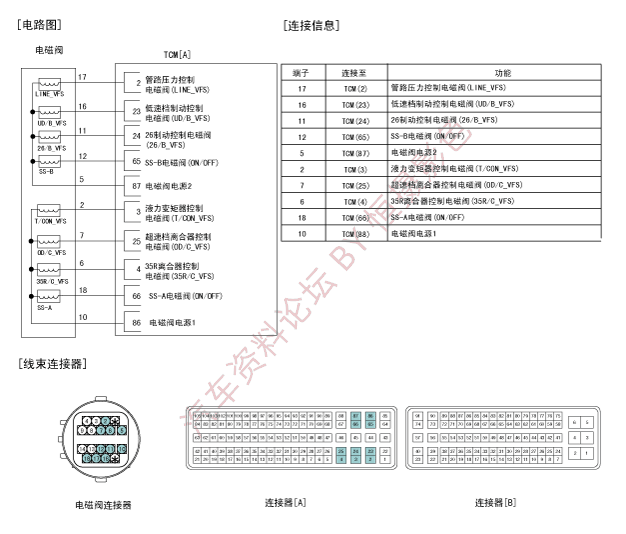

电路图


检查
1.
将点火开关转至OFF。
2.
分离电磁阀连接器。
3.
测量传感器信号端子与传感器搭铁端子之间的电阻。
4.
检查电阻值是否在规定值范围内。

拆卸
1.
拆卸蓄电池和蓄电池托盘。
(参照发动机电气系统-"充电系统")
2.
拧下螺栓(A)后，拆卸搭铁导线。


3.
拧下线束固定螺栓(A)。
规定扭矩：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7lb•ft)


4.
拆卸自动变速器油冷却软管夹(A)后，分离软管(B)。


5.
拆卸变速器油导管。
规定扭矩：
42.2~48.1N•m(4.3~4.9kgf•m,31.1~35.4Ib•ft)


6.
拆卸车底护板。
(参考发动机机械系统-"发动机室底盖")
7.
拆卸排放塞，排出自动变速器油，更换新的衬垫和塞。
(参考此部分的"油压系统(油)")
8.
拆卸通风软管(A)。
9.
拆卸阀体盖(B)。
规定扭矩：
13.7~15.7N•m(1.4~1.6kgf•m,10.1~11.6lb•ft)


10.
分离电磁阀连接器(B)和油温传感器连接器(A)，拧下螺栓(3个)。
规定扭矩：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)


11.
拆卸电磁阀支撑支架(B)和阀体装配螺栓(A-1个)。
规定扭矩：
9.8~11.8N•m(1.0~1.2kgf•m,7.2~8.7Ib•ft)


12.
拆卸液力变矩器控制电磁阀(A)。


安装
1.
按拆卸的相反顺序安装。
参考

●
重新安装阀体盖时，更换新的衬垫(A)。
●
添加自动变速器油。
(参考此部分的"油压系统(油)")


●
更换自动变速器后，进行TCM学习，来防止变速器 反应缓慢、突然加速和起步。
(参考此部分"自动变速器控制系统(维修程序)")
