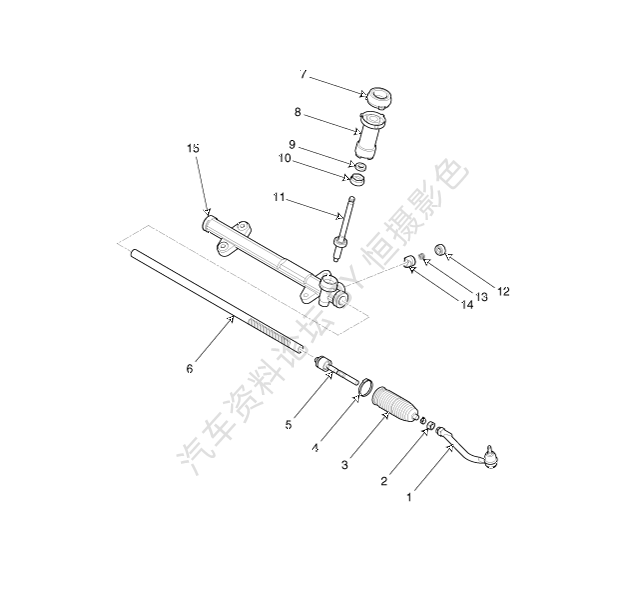

部件
1.横拉杆球头
2.锁止螺母
3.波纹管
4.波纹箍带
5.横拉杆
| 6.齿条杆
7.防尘衬垫
8.防尘盖
9.油封
10.小齿轮塞
| 11.小齿轮总成
12.拨叉塞
13.拨叉弹簧
14.支撑拨叉总成
15.齿条壳
|
| 1. | 轻微拧松车轮螺母。 举升车辆，并确保安全的支撑它。 |
| 2. | 从前毂上拆卸前轮和轮胎(A)。
规定扭矩： 88.2~107.8N•m(9.0~11.0kgf•m,65.0~79.5Ib•ft) |
|
 注意 |
|
| ● | 拆卸后车轮和轮胎(A)时，小心不要损坏轮毂螺栓。 |
|
|
| 3. | 拧下螺母，分离稳定连杆(B)与前支柱总成(A)。
规定扭矩： 98.1~117.7N•m(10.0~12.0kgf•m,72.3~86.8lb•ft)
|
|
| 4. | 拆卸开口销并拧下螺母，从前转向节上分离横拉杆末端(A)。
规定扭矩： 23.5~33.3N•m(2.4~3.4kgf•m,17.4~24.6lb•ft) |
|
| 5. | 拧下螺栓和螺母，拆卸下臂(A)。
规定扭矩： 78.5~88.3N•m(8.0~9.0kgf•m,57.9~65.1lb•ft)
|
|
| 6. | 拧下螺栓(A)，从转向器小齿轮上分离万向节总成(A)。
规定扭矩： 32.4~37.3N•m(3.3~3.8kgf•m,23.9~27.5lb•ft)
|
|
| A. | 处理方向盘时，朝正前方锁止方向盘，防止损坏时钟弹簧内部导线。 |
| B. | 装配时必须用新螺栓更换。 (已进行密封-锁止处理) |
|
| 7. | 拧下螺母和螺栓，分离前滚动止动块(A)。
规定扭矩： 107.9~127.5N•m(11.0~13.0kgf•m,79.6~94.0lb•ft)
|
|
| 9. | 拧下螺栓和螺母，拆卸副车架(A)。
规定扭矩： 副架固定螺栓和螺母 156.9~176.5N•m(16.0~18.0kgf•m,115.7~130.2lb•ft) 副车架支撑固定螺栓 44.1~53.9N•m(4.5~5.5kgf•m,32.5~39.8lb•ft)
|
|
| 10. | 拧下螺栓，拆卸防护装置(A)和转向器(B)。
规定扭矩： 88.3~107.9N•m(9.0~11.0kgf•m,43.4~57.9lb•ft) |
|
| 12. | 执行车轮定位。 (参考悬架系统-"车轮定位") |
