说明

方向盘上安装了加热垫，对方向盘进行加热。

加热控制模块

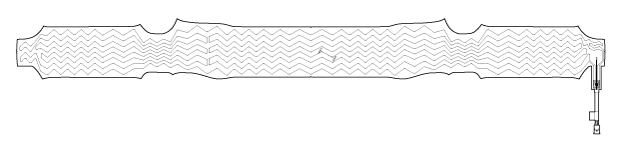

加热垫

规格

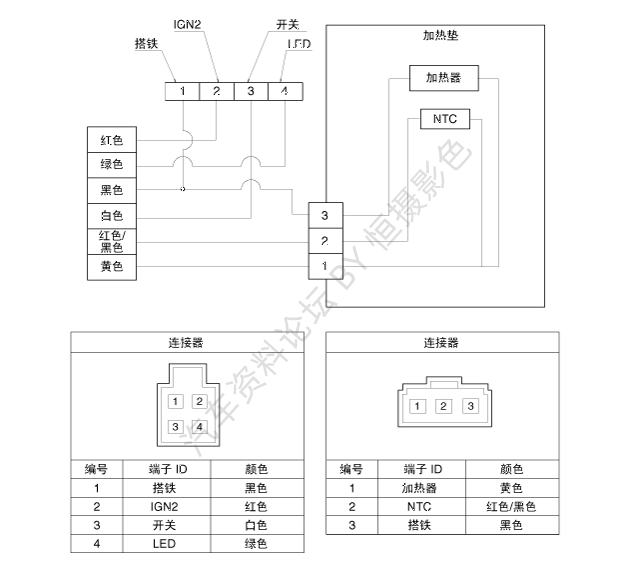

系统电路图

检查

测量NTC和加热垫的电阻。

A.	NTC电阻(红色/黑色)-10㏀(±10%,25°C)

B.	加热垫电阻(黄色，黑色)-2.1~2.5Ω

测量温度。

A.	6分钟之内，方向盘表面温度必须从-20°C增加到20°C。

B.	25分钟后，方向盘表面温度必须保持在38°C±4°C。

C.	开关ON和在所有测量点(1~8)进行测量。
