ABS制动泵&部件及部件位置&维修步骤

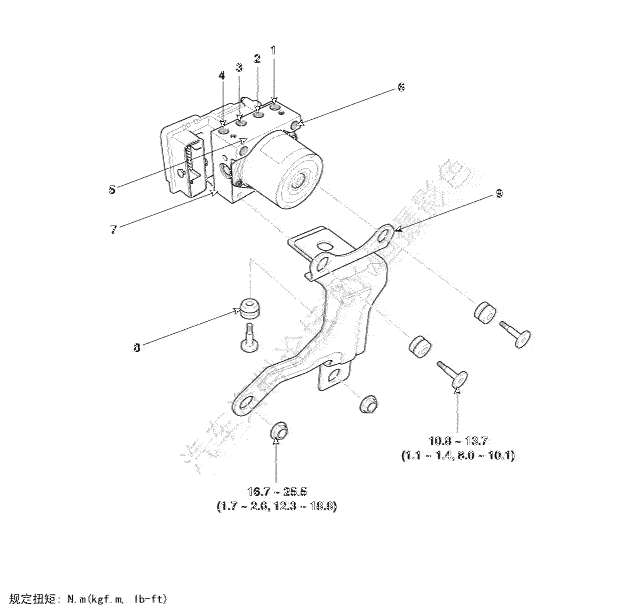

部件


1.前左管
2.后右管
3.后左管
4.前右管
5.MC2
6.MC1
7.ABS控制模块(HECU)
8.减震胶垫
9.支架
拆卸
1.
点火开关置于OFF，分离蓄电池负极(-)导线。
2.
拆卸蓄电池(A)和ECM(B)。



3.
使用注射器清除主缸储油罐的制动油。
注意

●
打开储油罐前，一定要完全清洁制动油储油罐周围的杂质。否则，会造成制动油污染和变质，影响制动性能。
●
禁止向车辆喷洒制动油。因为这样可能损坏油漆。如果制动油接触到油漆，立即用水清洗干净。
4.
拧下油管螺母，分离总泵和制动管(A)。
规定扭矩：
12.7~16.7N•m(1.3~1.7kgf•m,9.4~12.3lb•ft)


5.
拧下锻压螺母(A)，拆卸制动管路(B)。
规定扭矩：
12.7~16.7N•m(1.3~1.7kgf•m,9.4~12.3lb•ft)


6.
使用扳手逆时针方向拧下螺母，从HECU上分离制动管 (A)。
规定扭矩：
12.7~16.7N•m(1.3~1.7kgf•m,9.4~12.3lb•ft)



7.
向上拉HECU连接器的锁(B)，然后分离连接器。
8.
拧下HECU支架螺母(A)，拆卸HECU和支架。
规定扭矩：
16.7~25.5N•m(1.7~2.6kgf•m,12.3~18.8lb•ft)



注意

1.
不要试图分解HECU。
2.
不要冲击HECU。
9.
拧下螺栓，从HECU上拆卸支架。
规定扭矩：
10.8~13.7N•m(1.1~1.4kgf•m,8.0~10.1lb•ft)

安装
1.
按拆卸的相反顺序安装。
2.
按规定扭矩拧紧HECU固定螺栓和螺母。
3.
安装后，给制动系统放气。
(参考ABS放气)
4.
更换HECU时，必须执行变量编码程序。

变量编码
1.
连接诊断仪到诊断连接器上。
2.
将点火开关置于ON。
3.
选择车辆名称和系统。
4.
选择变量编码。
5.
根据显示屏上的指令执行变量编码程序。


6.
点火开关"OFF"后"ON"。
7.
完成变量编码。
