后轮速传感器& 部件及部件位置& 维修步骤

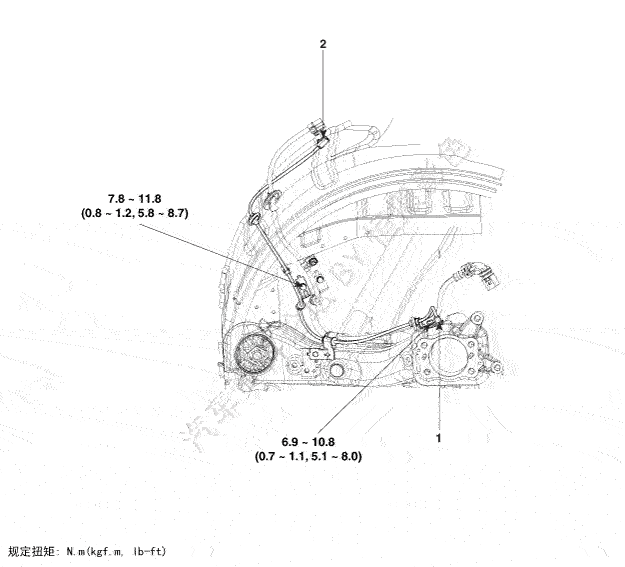

部件


1.后轮速传感器
2.后轮速传感器连接器

拆卸
1.
拆卸后车轮和轮胎。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)
2.
拧下后轮速传感器固定螺栓(A)。
规定扭矩：
6.9~10.8N•m(0.7~1.1kgf•m,5.1~8.0Ib•ft)


3.
拧下后轮速传感器线束固定螺栓(B)。
规定扭矩：
7.8~11.8N•m(0.8~1.2kgf•m,5.8~8.7Ib•ft)



4.
拆卸后轮罩装饰板(A)。
5.
拆卸行李箱侧装饰板。
(参考车身-"行李箱侧面装饰板")
6.
分离后轮速传感器连接器，拆卸后轮速传感器。
7.
按拆卸的相反顺序安装。
注意

使用润滑油(RAREMAX AF-1)润滑传感器O型环后，安装 后轮速传感器。
插入传感器时，小心不要损坏O-型环。
