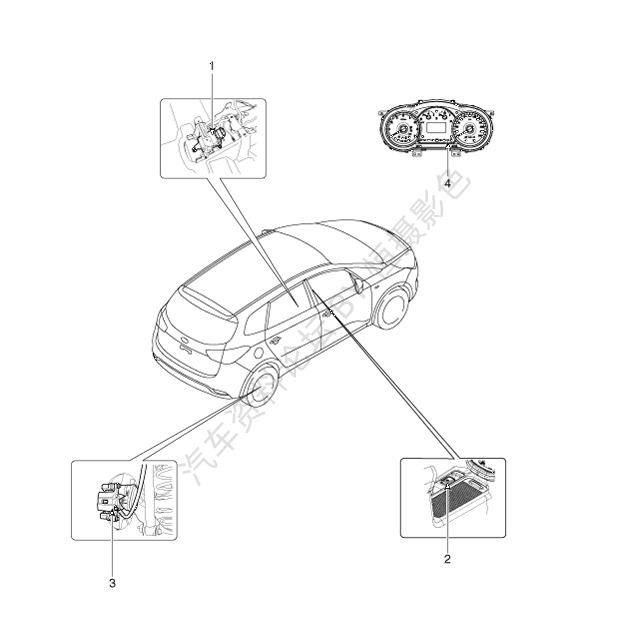

部件
| 1.EPB(电控驻车制动)模块 2.EPB(电控驻车制动)开关 | 3.制动钳 4.EPB(电控驻车制动)警告灯 |
| 概要及操作原理说明 |
EPB是电控驻车制动。
EPB与现行用制动踏板或制动杆控制的驻车制动系统不同。驾驶员操作EPB开关时，EPB系统发送信号至EPB ECU，并由EPB
ECU控制由电机和齿轮组成的EPB执行器。
EPB(电控驻车制动)功能
| 1. | 静态开关应用
|
| 2. | 在平坦地面上减压夹紧力(RCF)
|
| 3. | 静态(开关)释放
额外释放条件(ARC)
儿童安全(释放禁止)
|
| 4. | 起步自动解除(DAA)功能 在满足下列所有条件时，可通过缓慢踩下加速踏板自动释放驻车制动器。(仅自动变速器)
在满足下列所有条件时，可通过缓慢踩下加速踏板自动释放驻车制动器。(仅手动变速器)
|
| 5. | 动态驻车制动
|
| 6. | 移动重新夹紧(RAR)功能
|
| 7. | 高温重新夹紧(HTR)功能
|
| 8. | 制动块更换模式
|
| 9. | 行驶/停止状态检测(DSD)功能 这是在因故障没有轮速信号时如何操作驻车制动器的方法。可在车辆运动中应用制动力以缓慢减速。如果持续拉动EPB开关，驻车制动器可以最大力夹紧。 |
| 10. | "P"位置到其它位置 当变速杆从P位置移动到其它位置时，EPB(电控驻车制动)自动释放： 必须满足：发动机ON+制动踏板条件。 |
| 11. | "N"位置到其它位置 当变速杆从N位置移动到行驶位置(D或R)时，EPB(电控驻车制动)自动释放。 ：如果变速杆移动到P位置或迅速通过N位置时，EPB(电控驻车制动)不释放。 ;
必须满足：发动机ON+制动踏板条件。 |
驻车制动器紧急释放。
| - | 下列程序用于出现EPB故障时释放驻车制动器。 |
| - | 这是不能电动释放驻车制动器时释放EPB的最后办法，或因电机或EPB损坏或电源电路断路时通过诊断仪释放
EPB的最后办法。 |
| - | 必须在平坦地面上保证安全的环境下执行此项操作。 释放驻车制动器时，一定要车辆保持静止状态。 (如果释放驻车制动器时车辆移动，仅在您做好所有 安全预防措施后执行此项操作。) |
| 1. | 使用标准六角扳手拧下后制动钳背部的螺钉(A)
(2个)。 |
| 2. | 使用相同的六头扳手顺时针转动在基座内侧的六角形部分芯轴(B)0.5-1圈。 |
| 3. | 释放驻车制动器。 |

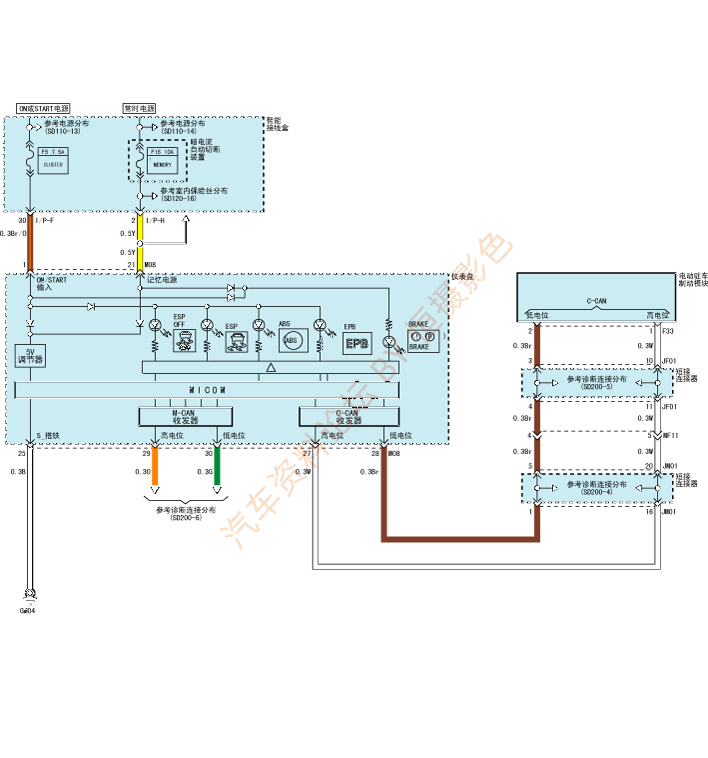

EPB(电控驻车制动)电路图(1)

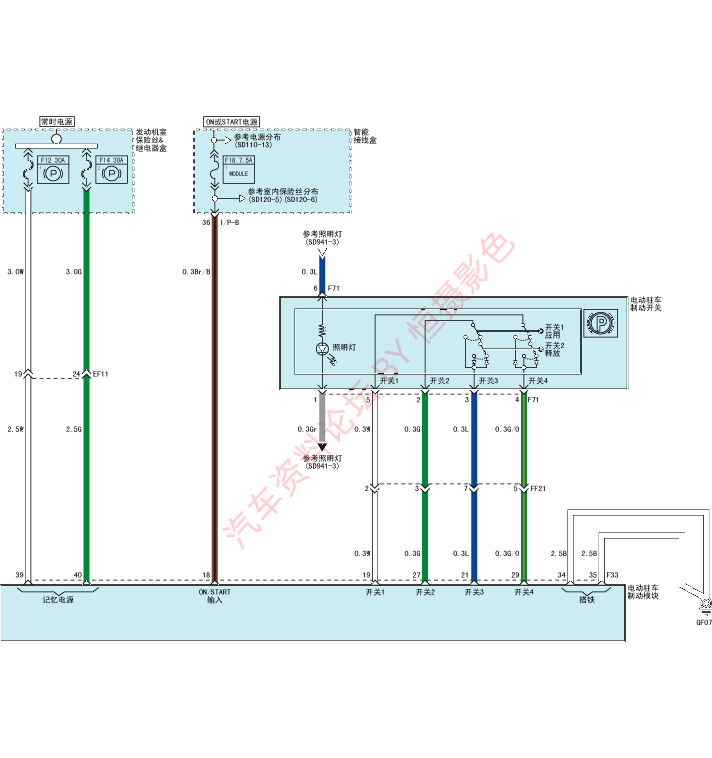

EPB(电控驻车制动)电路图(2)

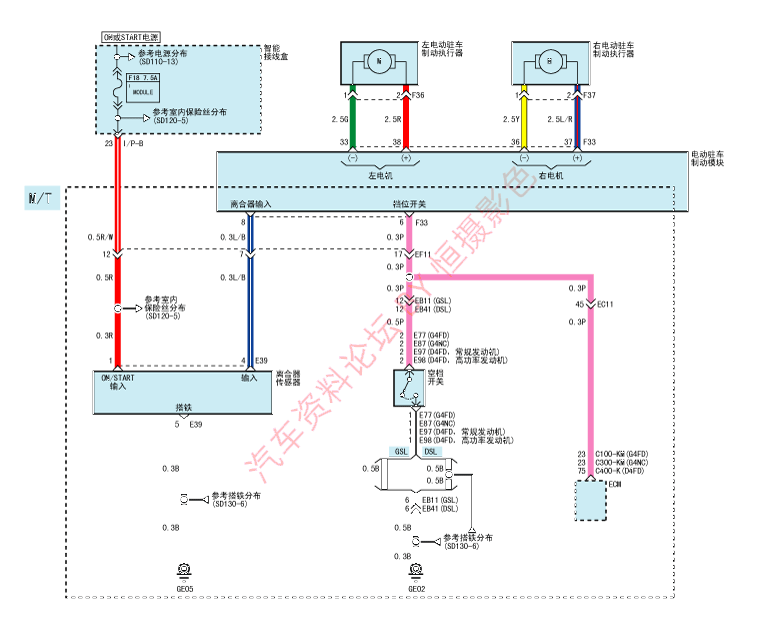

EPB电路图(3)
EPB(电控驻车制动)连接器输入/输出
| 端子号 | 功能 | 端子号 | 功能 |
| 1 | CAN高电位 | 21 | EPB开关信号3 |
| 2 | CAN低电位 | 22 | - |
| 3 | - | 23 | - |
| 4 | - | 24 | - |
| 5 | - | 25 | - |
| 6 | 空档开关(仅手动变速器) | 26 | - |
| 7 | - | 27 | EPB开关信号2 |
| 8 | 离合器传感器信号(仅手动变速器) | 28 | - |
| 9 | - | 29 | EPB开关信号4 |
| 10 | - | 30 | - |
| 11 | - | 31 | - |
| 12 | - | 32 | - |
| 13 | - | 33 | 后左制动钳电机+ |
| 14 | - | 34 | 搭铁 |
| 15 | - | 35 | 搭铁 |
| 16 | - | 36 | 后右制动钳电机- |
| 17 | - | 37 | 后右制动钳电机- |
| 18 | 点火开关1 | 38 | 后左制动钳电机+ |
| 19 | EPB开关信号1 | 39 | 后右电机电源 |
| 20 | - | 40 | 后左电机电源 |
