后盘式制动器部件及部件位置维修步骤

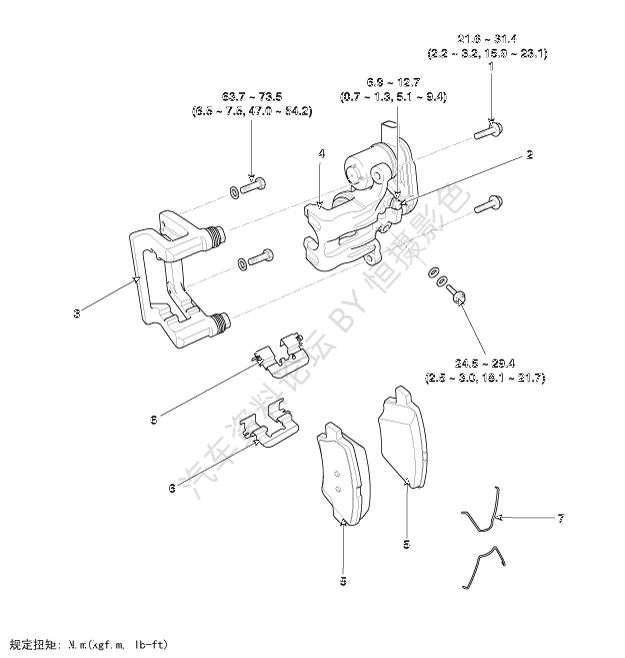

结构图[未配备EPB]



1.导杆螺栓
2.放气螺钉
3.制动钳托架
4.制动钳体
5.制动块
6.制动块挡圈
7.制动钳回位弹簧

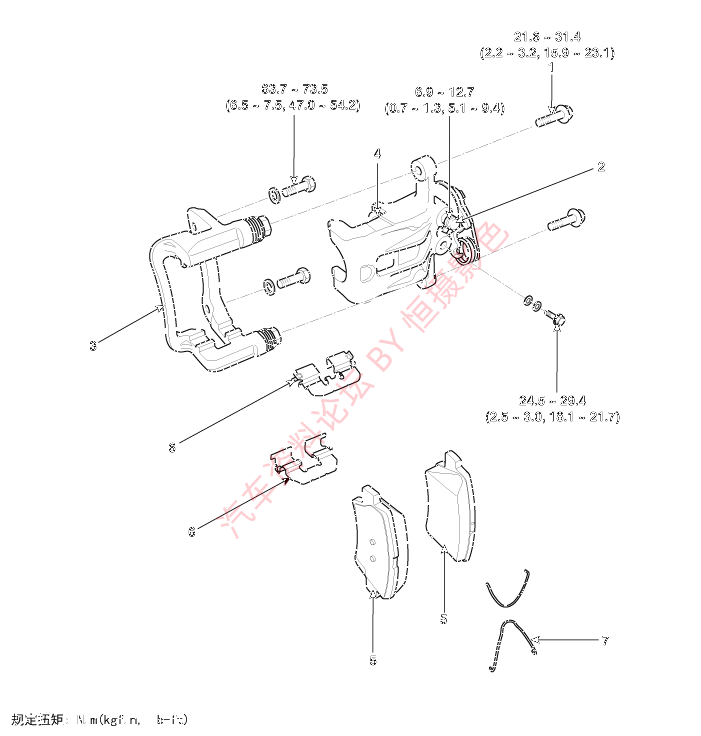

结构图[配备EPB]



1.导杆螺栓
2.放气螺钉
3.制动钳托架
4.制动钳体
5.制动块
6.制动块挡圈
7.制动钳回位弹簧


拆卸[未配备EPB]
1.
拆卸后车轮和轮胎。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)
2.
释放驻车制动杆，使驻车制动拉线松弛。
3.
拆卸夹(B)后，拆卸驻车制动拉线(A)。



参考


车内的驻车制动杆必须在完全释放位置。
4.
拧下软管空心螺栓(C)。
规定扭矩：
制动软管至制动钳：
24.5~29.4N•m(2.5~3.0kgf•m,18.1~21.7Ib•ft)


5.
拧下导杆螺栓(B)，拆卸后制动钳体(A)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)
6.
拆卸制动块回位弹簧(D)。
拆卸制动钳架(A)内的制动块保持器(C)和制动块(B)。


7.
拧下卡钳固定螺栓(B)，拆卸后卡钳总成(A)。
规定扭矩：
制动钳总成至支架(B)：
63.7~73.5N•m(6.5~7.5kgf•m,47.0~54.2Ib•ft)


8.
拧下螺钉(A)，拆卸后制动盘。
规定扭矩：
4.9~5.9N•m(0.5~0.6kgf•m,3.6~4.3lb•ft)


拆卸[配备EPB]
1.
拆卸后车轮和轮胎。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)
2.
释放驻车制动。
3.
分离EPB(电控驻车制动)执行器连接器(A)。



4.
拧下螺栓(C)，从制动钳分离制动软管。
规定扭矩：
24.5~29.4N•m(2.5~3.0kgf•m,18.1~21.7Ib•ft)


5.
拧下导杆螺栓(B)，拆卸后制动钳体(A)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)
6.
拆卸制动块回位弹簧(D)。
拆卸制动钳架(A)内的制动块保持器(C)和制动块(B)。


7.
拧下制动钳固定螺栓(A)，拆卸后制动钳总成(B)。
规定扭矩：
63.7~73.5N•m(6.5~7.5kgf•m,47.0~54.2Ib•ft)


8.
拧下螺钉(A)，拆卸后制动盘。


更换[未配备EPB]
后制动块
1.
拆卸后车轮和轮胎。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)
2.
释放驻车制动杆，使驻车制动拉线松弛。
3.
拧下导杆螺栓(B)，然后拆卸后卡钳体(A)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)


参考

●
如有必要用适当的扳手防止导杆转动。
●
注意不要损坏防尘盖。
4.
拆卸制动块回位弹簧(D)。
更换制动块挡圈(C)和卡钳支架(A)内的制动块(B)。



●
清洁卡钳支架上的制动块挡圈表面。
●
检查活塞防尘罩是否损坏，必要的话更换。
●
检查导杆操作是否顺畅，其防尘罩是否损坏。
5.
使用专用工具(09580-0U000)将活塞退入到轮缸内。


6.
将制动钳体(A)放置在制动钳支架上，拧紧导杆螺栓 (B)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)



参考

装配制动钳体，使活塞凹槽(A)与制动块中央凸部(B) 成一直线。


*确定活塞和制动块牢固地附着在一起。


7.
安装后车轮。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)
更换[配备EPB]
后制动块
1.
拆卸后车轮和轮胎。
2.
连接GDS到仪表板下方的诊断连接器。
3.
点火开关"ON"，发动机"OFF"。
4.
释放电控驻车制动。
5.
选择车辆名称和EPB(电控驻车制动)系统。
6.
选择"制动块更换模式"。



7.
使用GDS，执行"制动块更换模式(更换制动块前)"程序。


参考

在电机工作期间解除时，一定要踩下制动踏板。
8.
点火开关"OFF"。
9.
分离电控驻车制动执行器连接器(A)。


10.
拧下导杆螺栓(B)，将制动钳体(A)向上转动。


11.
拆卸制动块回位弹簧(D)。
更换制动块挡圈(C)和卡钳支架(A)内的制动块(B)。


12.
使用专用工具(09580-0U000)将活塞退入到轮缸内。


13.
将制动钳体(A)放置在制动钳支架上，拧紧导杆螺栓 (B)。
规定扭矩：
21.6~31.4N•m(2.2~3.2kgf•m,15.9~23.1lb•ft)




装配制动钳体，使活塞凹槽(A)与制动块中央凸部(B)成一直线。



*确定活塞和制动块牢固地附着在一起。


14.
连接电控驻车制动执行器连接器(A)。



15.
点火开关"ON"。
16.
选择"制动块更换模式"。



17.
使用诊断仪执行"制动块更换模式(更换制动块前)"程序。


参考

●
检查驻车制动工作是否正常。
注意

更换制动块后第一次启动EPB时，一定要踩下制动踏板。
18.
点火开关OFF，拆卸GDS。
19.
安装后车轮。
规定扭矩：
88.3~107.9N•m(9.0~11.0kgf•m,65.1~79.6Ib•ft)

检查
后制动盘厚度检查
1.
检查制动块是否磨损和褪色。
2.
检查制动盘是否损坏和裂纹。
3.
清除制动盘表面上的锈及污染物，在离制动盘外缘的 八个等分点(5mm)处测量制动盘厚度。
制动盘厚度
标准：10mm(0.394in)
维修极限值：8.4mm(0.331in)
偏差：小于0.01mm(0.0004in)


4.
如果磨损超出固定值，更换车辆左右制动盘和制动块 总成。
检查后制动块
1.
检查制动块是否磨损。测量制动块厚度，如果它小于 标准值，更换它。
衬垫厚度
标准值：10mm(0.394in)
维修界限值：2.0mm(0.0787in)
2.
检查制动块、后部金属是否损坏及被润滑脂污染。
后制动盘径向跳动检查
1.
在距制动盘外缘约5mm(0.2in.)处放置百分表，测量制动盘的径向跳动量。
制动盘径向跳动量：
极限值：0.05mm(0.0020in.)以下(新品)



2.
如果制动盘径向跳动量超过界限值，更换制动盘，然后再测量径向跳动量。
3.
如果径向跳动量超过极限值，转动180°后安装制动盘，然后再次检查制动盘径向跳动量。
4.
如果改变制动盘位置后径向跳动量仍不正确，更换制动盘。

安装[未配备EPB]
1.
按拆卸的相反顺序安装。
2.
使用专用工具(09580-0U000)将活塞退入到轮缸内。



●
把活塞推进到制动钳内，直到它完全收缩为止。
●
执行此任务时不要使用任何动力辅助工具。
●
从制动块手动插入新螺钉，首先按规定扭矩拧紧 主销螺栓(A)，按相同的方式拧紧从销螺栓(B)。


3.
安装后，给制动系统放气。
(参考制动系统放气)

●
踩下制动踏板(正常踏板行程的一半)数次，把制动块置于其工作位置，直到有阻力为止。
●
安装新制动块后的首个200km(124mile)内，为把制动块固定在制动盘上并确保性能和耐久性，必须告知车辆用户，在应用制动时避免紧急制动或持续制动。
●
大修制动钳体或更换制动钳、钳体、驻车制动拉线或制动盘后，有必要重新设置驻车制动。
安装[配备EPB]
1.
按拆卸的相反顺序安装。
2.
使用专用工具(09580-0U000)将活塞退入到轮缸内。


3.
安装后，给制动系统放气。
(参考制动系统放气)
